Stein oder Masse: Wo in der Biomasse-Brennkammer was hingehört

Eine Brennkammer sieht von innen überall gleich heiß aus. Sie ist es nicht. Über dem Rost liegt ein Glutbett, das sich bei jedem Vorschub bewegt und die Wand mechanisch abschleift. Zwei Meter höher, wo die Sekundärluft eintritt, herrscht die höchste Temperatur und die stärkste Turbulenz. Wieder darüber, am Eintritt in den Kessel, kühlt das Rauchgas ab — und genau dort schlagen sich Alkalien nieder. Drei Zonen, drei völlig verschiedene Beanspruchungen, in einem einzigen Raum.

Die gängigen Hersteller von Holzverbrennungsanlagen schreiben in ihren Unterlagen von der „vollständigen Schamottierung des Feuerraums". Das ist richtig und trotzdem unvollständig: Es sagt, dass ausgekleidet wird, aber nicht womit und wo. Diese Entscheidung fällt auf der Baustelle, und sie entscheidet über die Standzeit.

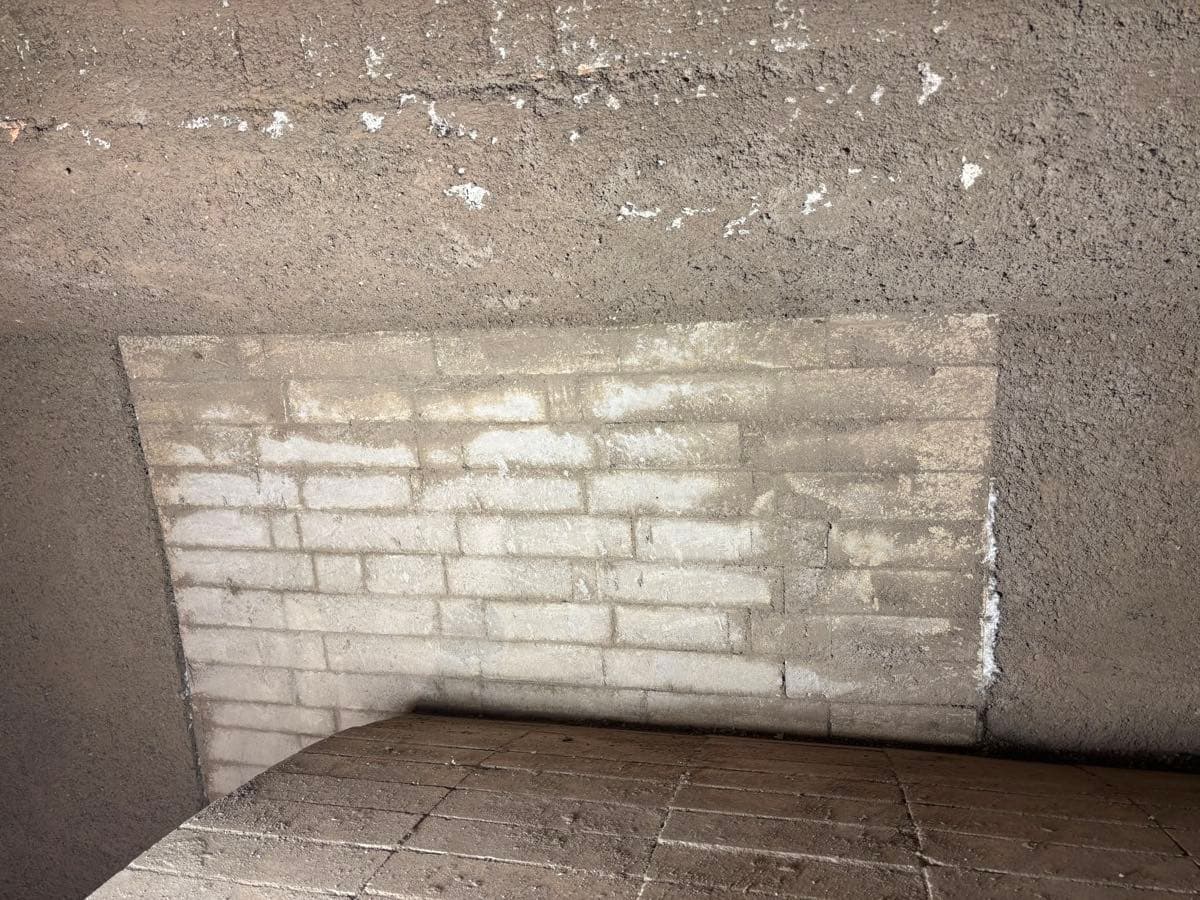

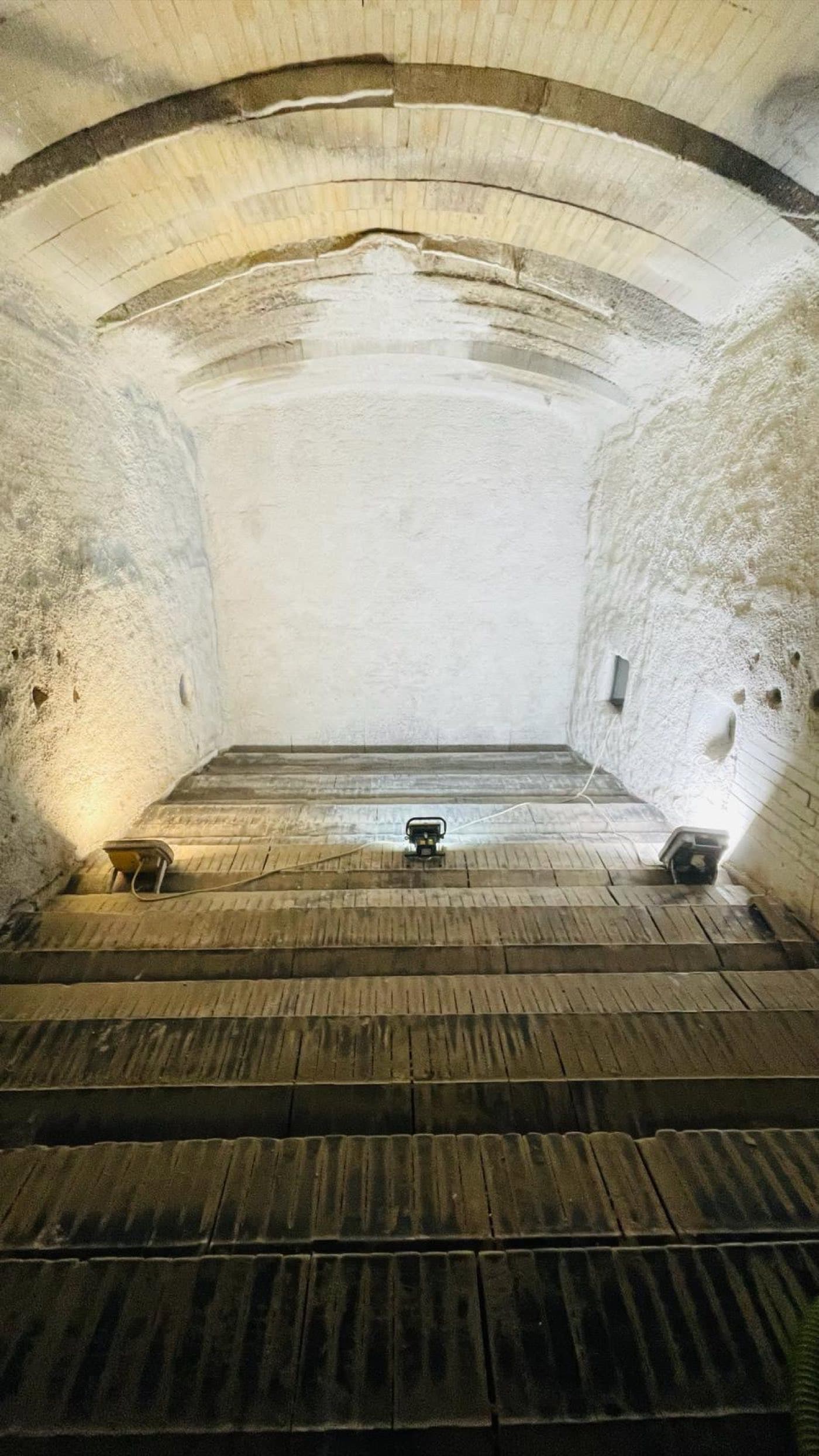

Über dem Rost gehören Steine hin

Der Vorschubrost schiebt das Brennstoffbett stufenweise vorwärts. Was dabei an der Seitenwand entlangschleift, ist ein Gemisch aus Glut, Asche und mineralischen Fremdanteilen — bei Waldhackschnitzeln Sand aus dem Poltern, bei Altholz auch Steine und Metall. Diese Bewegung wirkt wie Schmirgel, Stunde um Stunde, über die ganze Heizperiode.

Gegen mechanischen Abrieb ist ein gebrannter Stein einer ungebrannten Masse überlegen. Er ist im Werk bei über 1.300 °C gebrannt, sein Gefüge ist fertig, seine Dichte gleichmäßig. Eine monolithische Masse härtet erst im Betrieb aus — und tut das an der heißen Oberfläche schneller als in der Tiefe. Genau in der Zone, in der das Glutbett schleift, ist sie am anfälligsten.

Über dem Glutbett gehört Masse hin

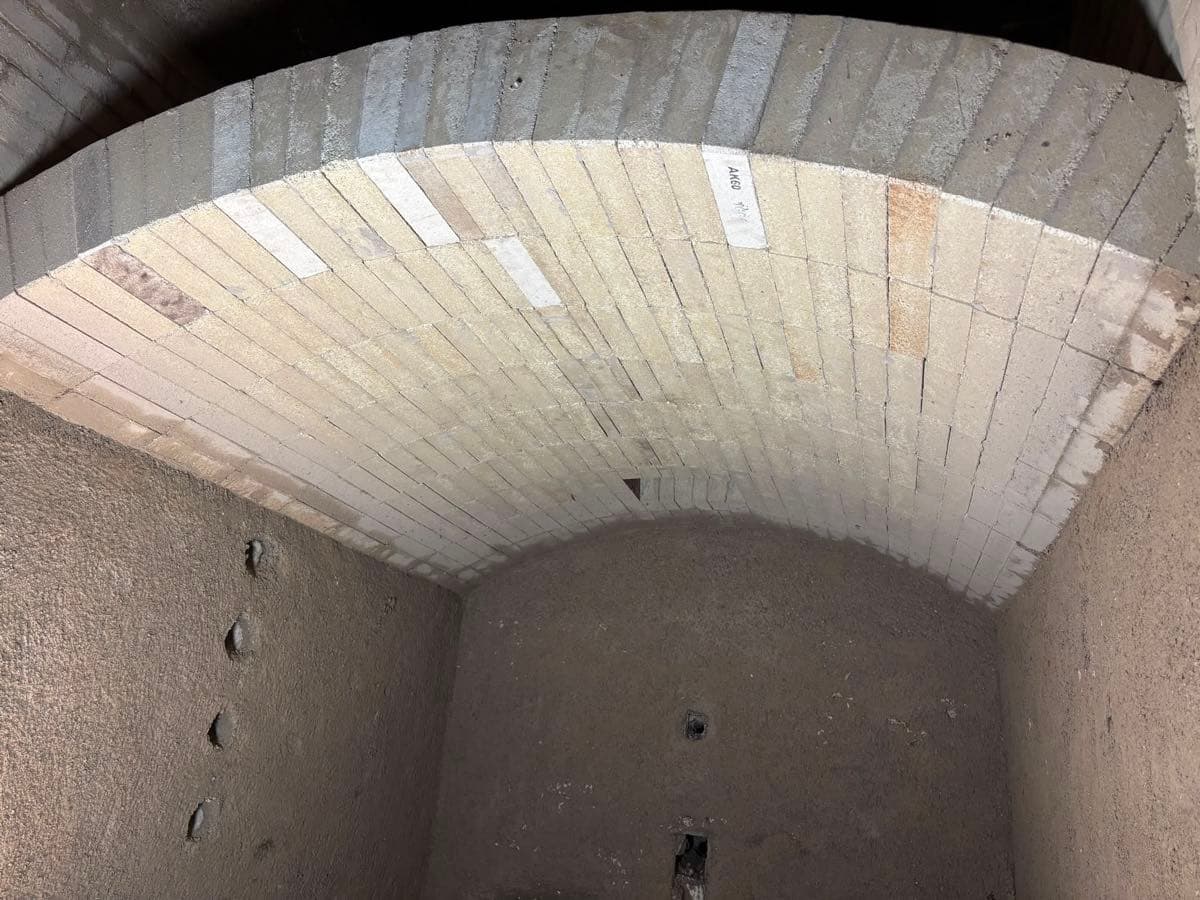

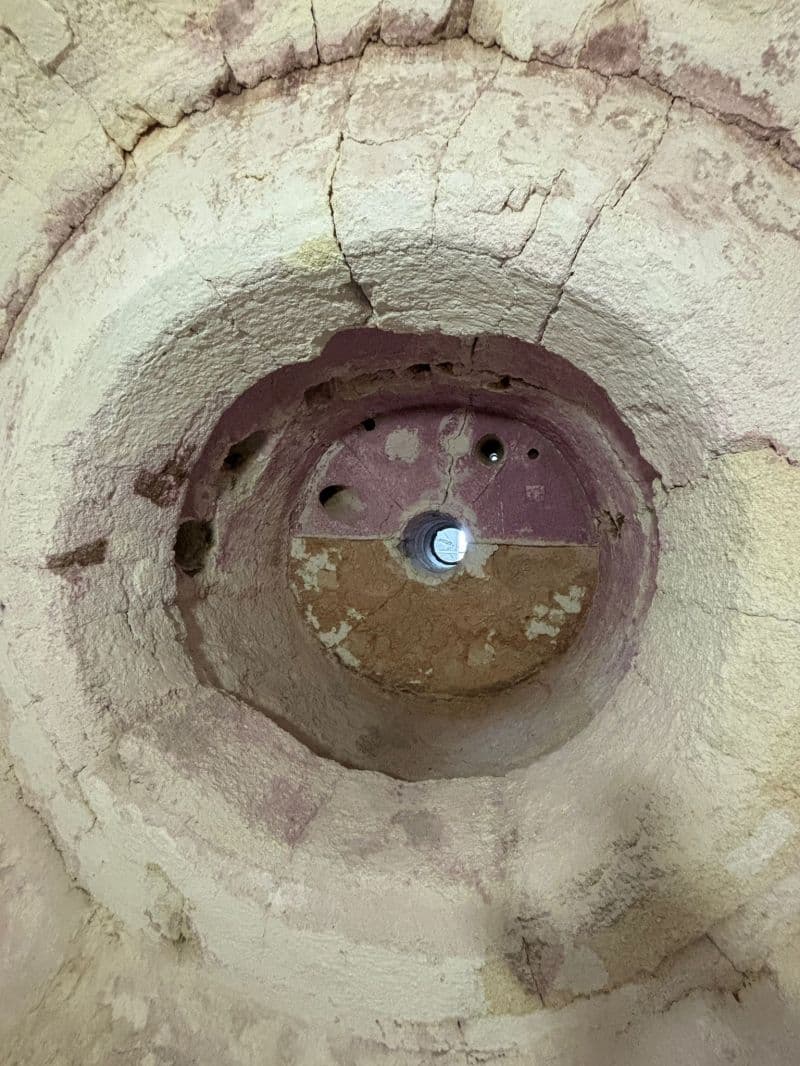

Oberhalb der Rostzone kehrt sich das Verhältnis um. Dort gibt es keinen Abrieb mehr, dafür Geometrie: Ecken, Schrägen, der Übergang zum Kessel, Durchführungen für Sekundärluft und Messtechnik. Jede dieser Formen in Steinen zu mauern bedeutet Passarbeit, viele Fugen und viele Stellen, an denen etwas beginnen kann.

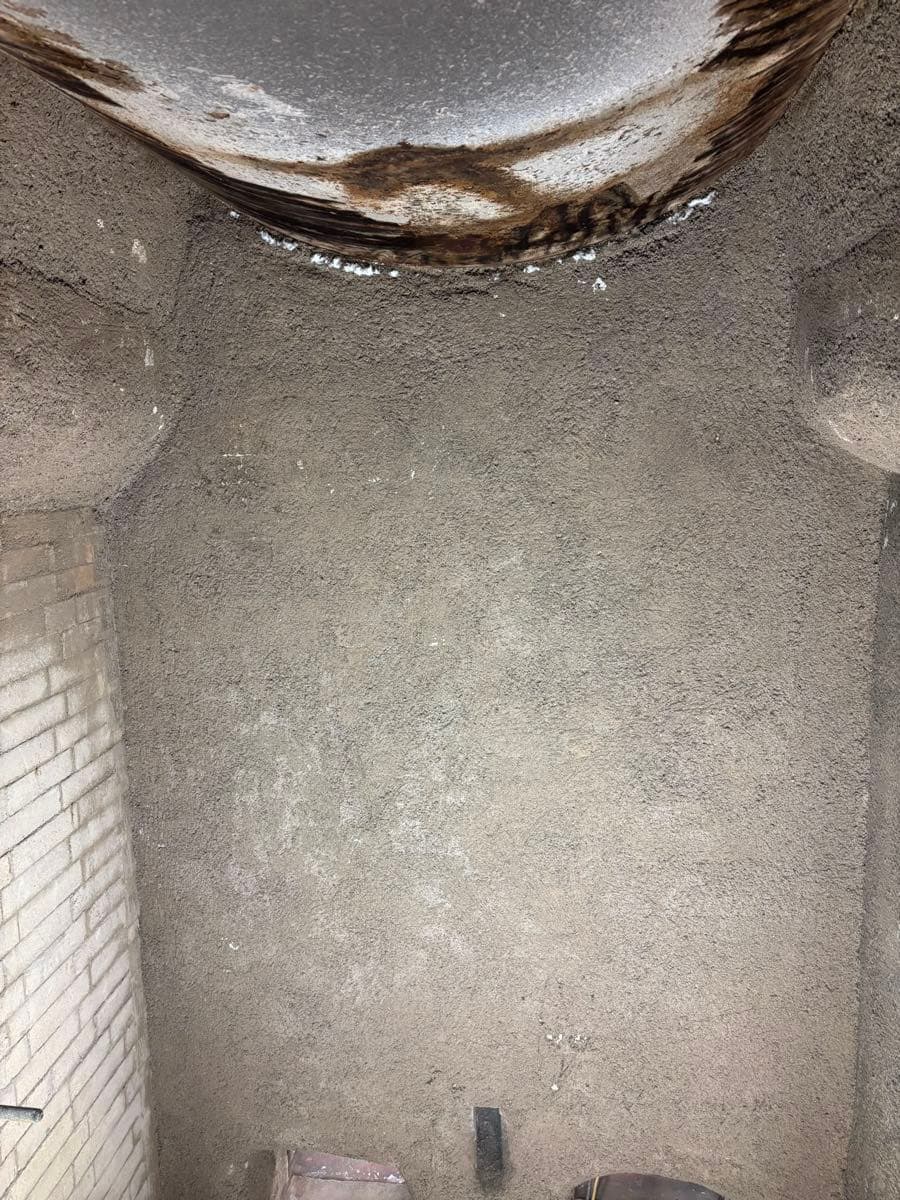

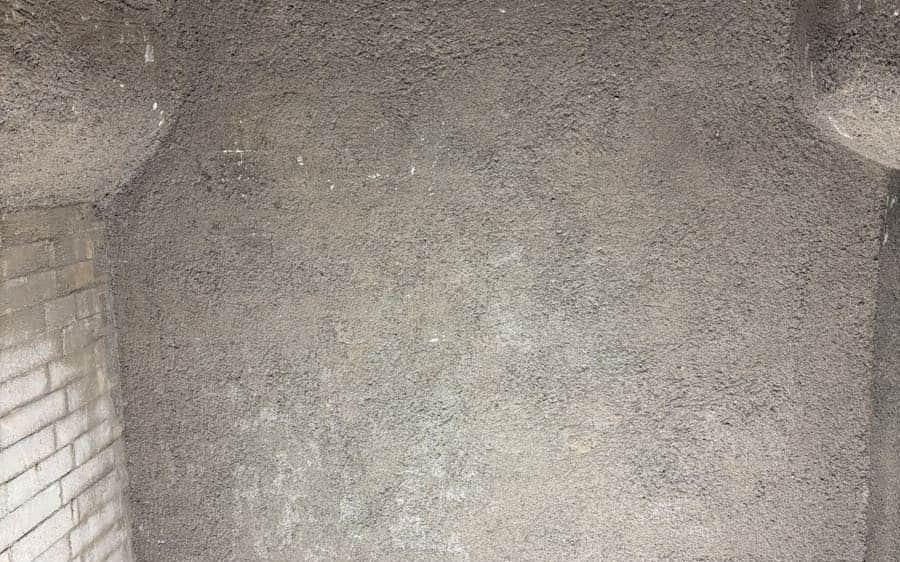

Eine monolithische Zustellung hat dort keine Fugen. Sie folgt der Form, umschließt Anker und Durchführungen fugenlos und lässt sich in einem Zug einbringen. Was ihr über dem Rost zum Nachteil wird — dass sie erst im Betrieb ihre Endfestigkeit erreicht — spielt hier keine Rolle.

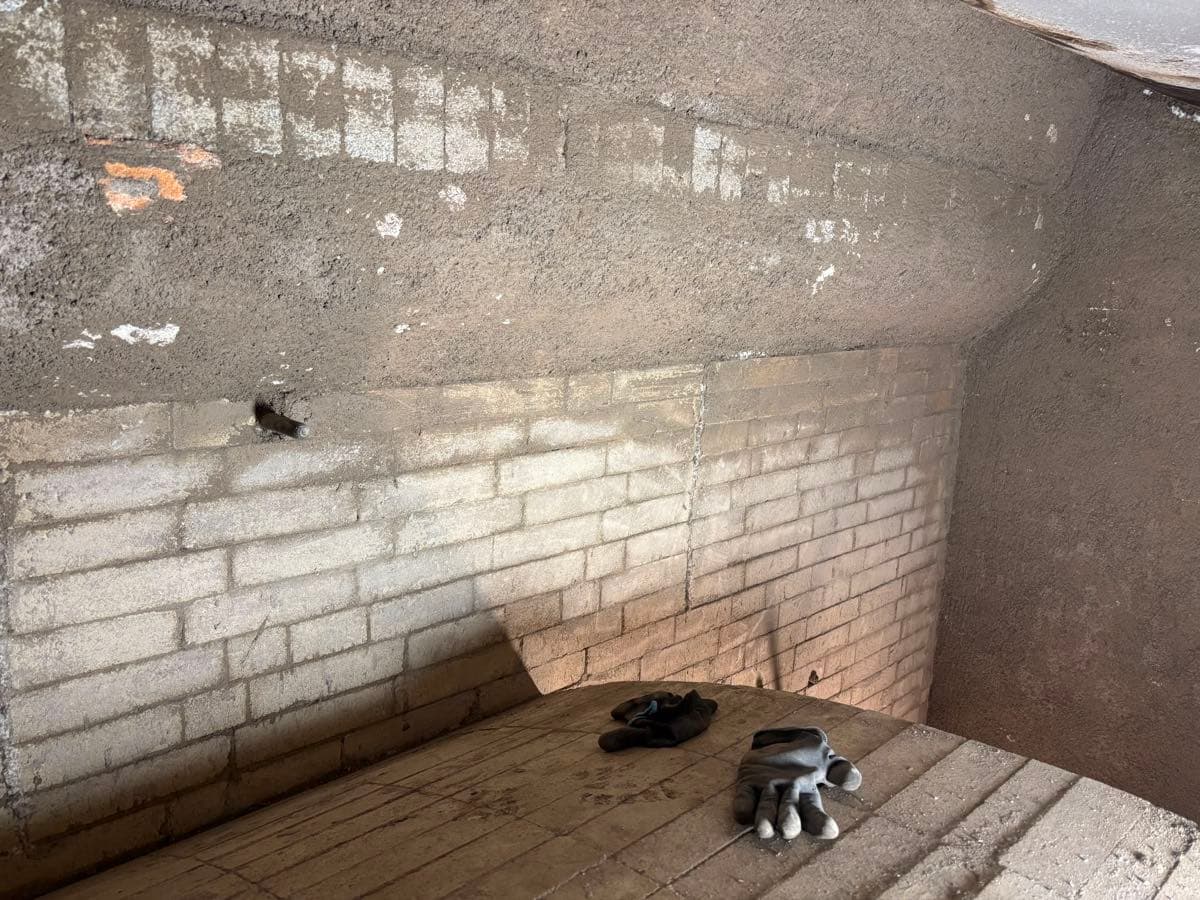

Die Naht zwischen beiden ist die eigentliche Arbeit

Wo zwei Materialien aneinanderstoßen, entsteht die schwächste Stelle der ganzen Zustellung. Stein und Masse dehnen sich unterschiedlich stark, und sie tun es zu unterschiedlichen Zeitpunkten: Der Stein folgt der Temperatur sofort, die Masse verzögert und schwindet beim ersten Aufheizen zusätzlich.

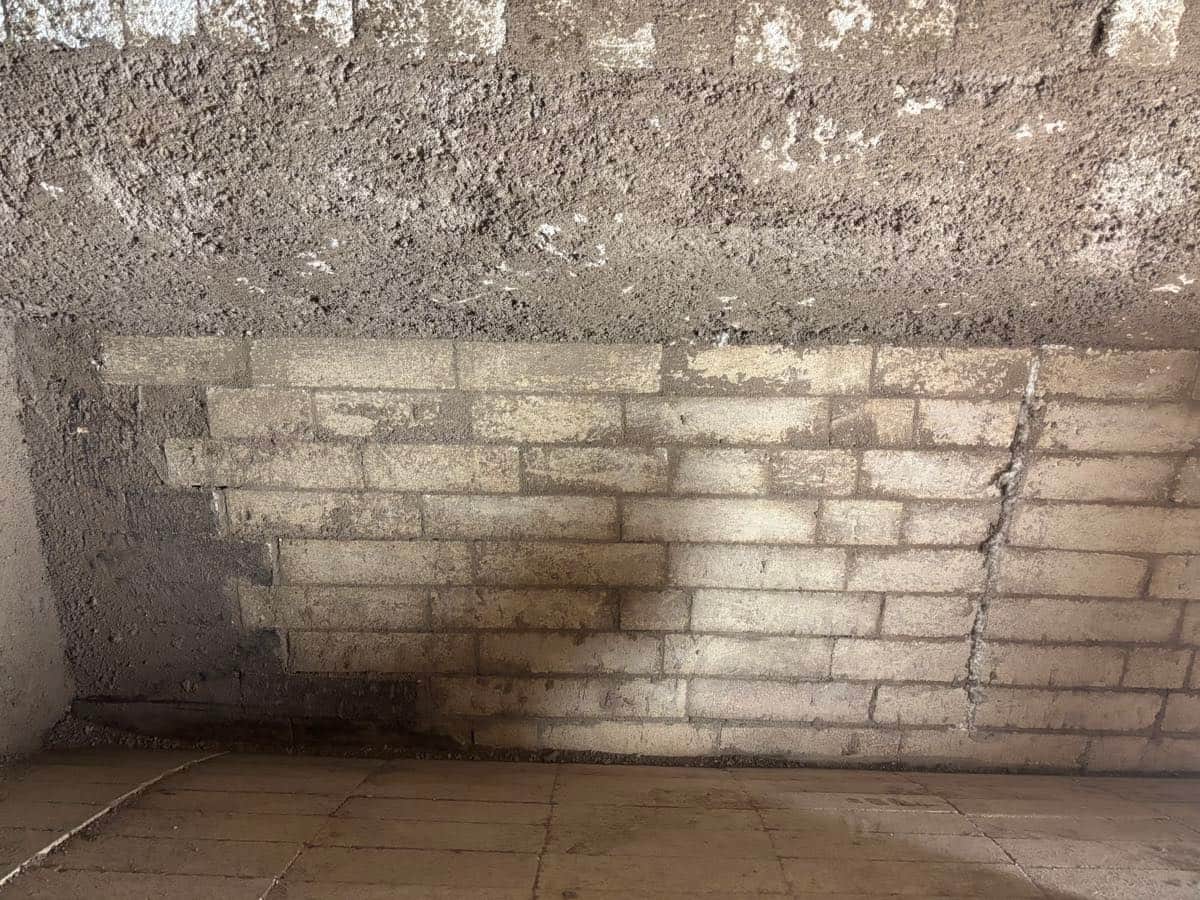

Läuft die Grenze als gerade waagerechte Linie durch die Wand, hat man eine durchgehende Sollbruchstelle gebaut. Beim ersten Lastwechsel reißt sie auf, und ab dann arbeitet sich der Riss über die volle Wandlänge. Deshalb wird die Grenze verzahnt: Die Steinlagen treten stufenweise in die Masse ein, jede Stufe versetzt zur nächsten. Ein Riss, der einer Stufe folgt, endet an der nächsten.

Dehnfugen sind kein Restposten

Feuerfestmaterial dehnt sich beim Aufheizen. Eine zehn Meter lange Brennkammerwand wächst dabei um mehrere Zentimeter. Bekommt sie dafür keinen Platz, drückt sie gegen sich selbst, und irgendwo gibt sie nach — meist dort, wo es am teuersten ist.

• Die Fuge muss senkrecht durchlaufen und darf nicht versetzt sein, sonst überträgt sich die Kraft doch wieder über die Steine.
• Sie wird mit Keramikfaser gestopft, nicht mit Mörtel gefüllt — die Faser gibt nach und dichtet trotzdem gegen Rauchgas ab.
• Ihre Breite folgt der Ausdehnung des gewählten Steins bei Betriebstemperatur, nicht einem Erfahrungswert.
• Sie gehört an die statisch ruhige Stelle, nicht in die Ecke und nicht neben eine Durchführung.

Sekundärluftdüsen entscheiden über den Ausbrand

Die Sekundärluft wird oberhalb des Glutbetts eingeblasen und sorgt für den Nachbrand der aufsteigenden Gase. Sitzen die Öffnungen falsch, verschlechtert sich der Ausbrand messbar — bei den gängigen Vorschubrostfeuerungen ist die Lage der Düsen Teil der Feuerungsauslegung und keine Nebensache.

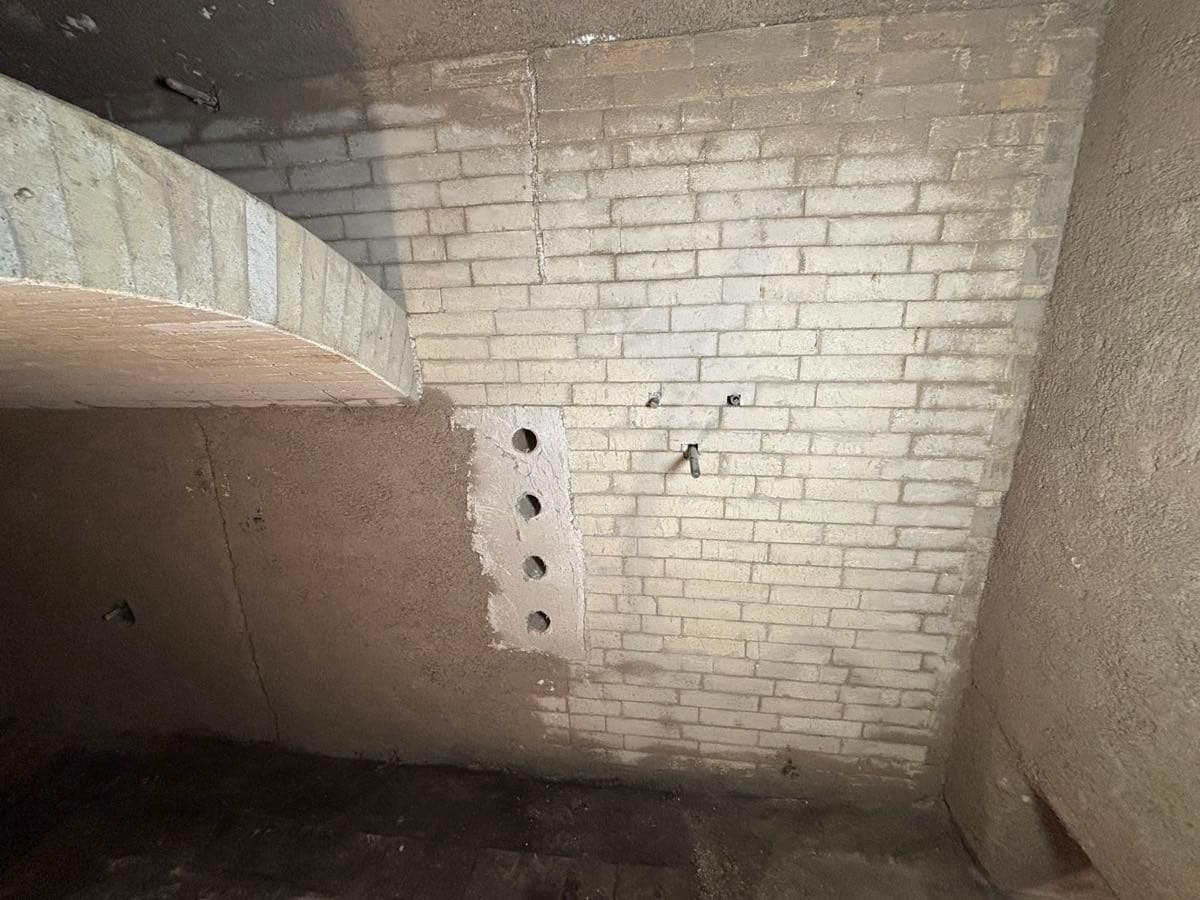

Für den Feuerfestbau heißt das: Die Düsen werden beim Einbau gesetzt, nicht nachträglich durchgestemmt. Eine nachträglich gebohrte Öffnung hat keinen geschlossenen Rand, das Gefüge ist am Bohrloch gestört, und die Luft strömt unkontrolliert an der Auskleidung entlang statt in den Gasstrom. Wird ein Feld erneuert, in dem Düsen sitzen, gehört ihre Lage vorher aufgemessen und nachher wiederhergestellt — auf den Millimeter.

Was den Brennstoff so eigen macht

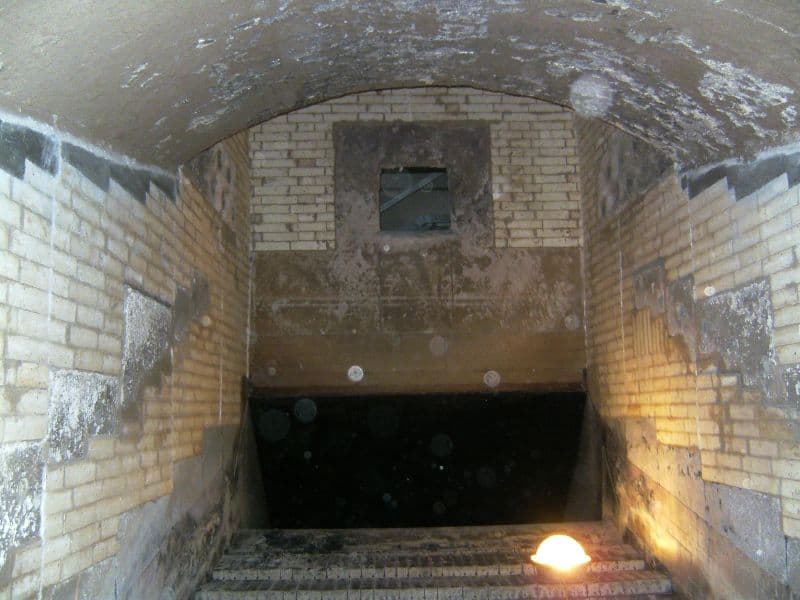

Holz verbrennt sauberer als Kohle, aber seine Asche ist chemisch aggressiver. Kalium und Natrium verdampfen im Glutbett, steigen mit dem Rauchgas auf und kondensieren dort, wo es kühler wird — am Kesseleintritt und an den ersten Heizflächen. Dort bilden sie mit dem Siliziumoxid der Auskleidung niedrigschmelzende Verbindungen. Die Oberfläche wird glasig, klebt, und Asche bleibt daran haften.

Das ist der Grund, warum in dieser Zone nicht die billigste Qualität eingebaut werden darf. Ein tonerdereicher Werkstoff bietet den Alkalien weniger Angriffsfläche als eine gewöhnliche Schamotte. Bei Altholz und Landschaftspflegematerial ist der Alkaligehalt höher als bei sauberen Waldhackschnitzeln — der Brennstoff bestimmt also mit, welches Material an den Kesseleintritt gehört.

Woran sich gute Arbeit erkennen lässt

Nach dem Einbau sieht jede Brennkammer ordentlich aus. Ob sie es ist, zeigen ein paar Stellen, die man beim Abnahmerundgang gezielt ansehen kann:

• Läuft die Grenze zwischen Stein und Masse verzahnt oder als gerade Linie?
• Sind die Dehnfugen durchgehend senkrecht und mit Faser gestopft — oder zugeschmiert?
• Sitzen die Sekundärluftöffnungen sauber im Verband, mit geschlossenem Rand?
• Ist der Verband über dem Rost eng gefugt, oder klaffen Mörtelbänder von mehreren Millimetern?
• Wurde die Aufheizkurve schriftlich übergeben — und passt sie zum eingebauten Material?

Der letzte Punkt wird am häufigsten übergangen. Eine monolithische Zustellung enthält nach dem Einbau Wasser, das langsam entweichen muss. Wird zu schnell hochgefahren, entsteht Dampfdruck im Gefüge, und die Oberfläche platzt ab. Die sorgfältigste Ausführung ist dann in wenigen Stunden entwertet.
