Regarnissage complet d’un four à lingots
Reconstruit au lieu d’être rafistolé — de l’isolation aux ancrages jusqu’à l’ouverture finie
Situation initiale
Lors de l’expertise du four à lingots, il était clair qu’une nouvelle réparation ne tiendrait plus : l’ancien garnissage était fissuré et déplacé à plusieurs endroits, jusqu’à l’enveloppe acier. Lorsque la structure porteuse du garnissage est touchée, et pas seulement sa surface, chaque réparation ne tient que jusqu’au prochain point faible voisin. SBS Refractory Service a donc entièrement regarni le four.
Étendue des prestations
- Démolition de l’ancien garnissage
- Isolation
- Ancrage
- Garnissage monolithique
- Voûtes sur coffrage
- Séchage
Données du projet
La problématique
L’ancien garnissage devait être entièrement démoli sans endommager l’enveloppe acier
L’isolation et les ancrages forment la structure porteuse du nouveau garnissage — les deux devaient être refaits, selon une trame adaptée
Voûtes, passages et ouvertures devaient correspondre aux cotes exactes de la mécanique existante du four
L'approche SBS
L’ancien garnissage a été démoli jusqu’à l’enveloppe acier, le support nettoyé puis réceptionné conjointement avant la reconstruction.
Sur la nouvelle couche de panneaux isolants, les ancrages ont été posés selon une trame, avec des capuchons de protection sur les têtes. Ils portent ensuite le garnissage monolithique et s’arrêtent à distance sous la face chaude.
Parois et voûtes ont été coulées en monolithique, les voûtes sur un coffrage bois. On obtient ainsi des surfaces sans joints, sans joint d’about dans l’arc.
Pour finir, les passages et ouvertures ont été réalisés aux cotes exactes et contrôlés par rapport au plan, avant que le four ne passe au séchage contrôlé.
Regarnissage complet d’un four à lingots en images

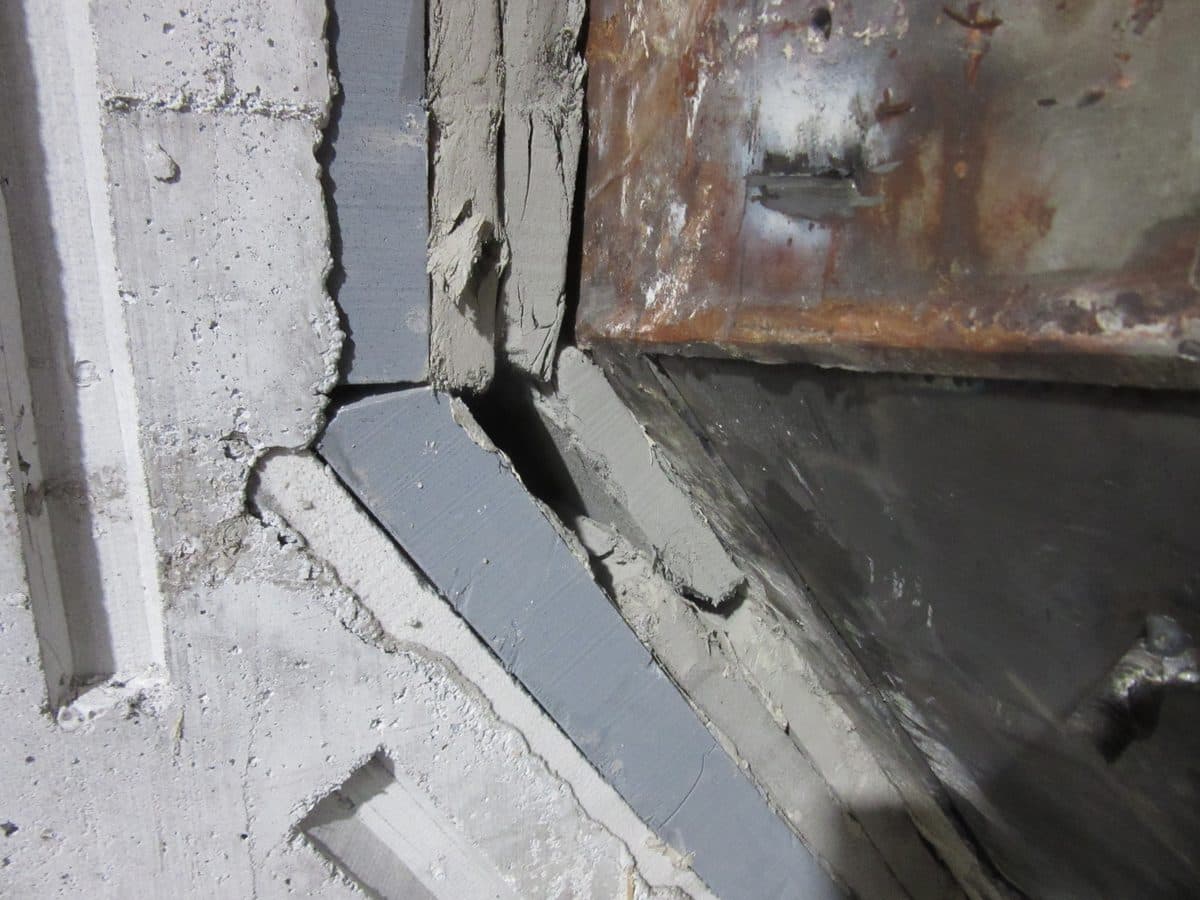

Constat avant travaux : le garnissage est fissuré jusqu’à l’enveloppe acier

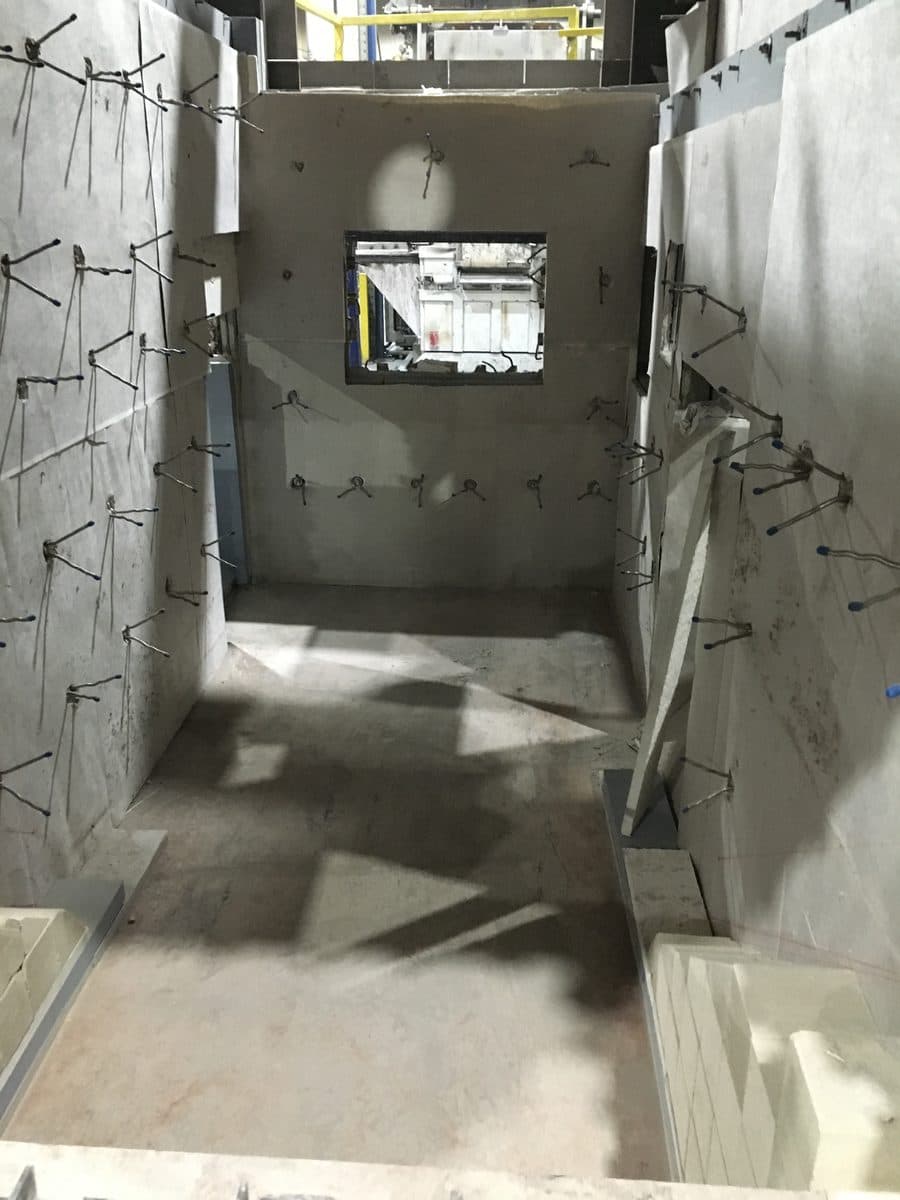

Nouvelle couche isolante, avec les ancrages posés selon une trame

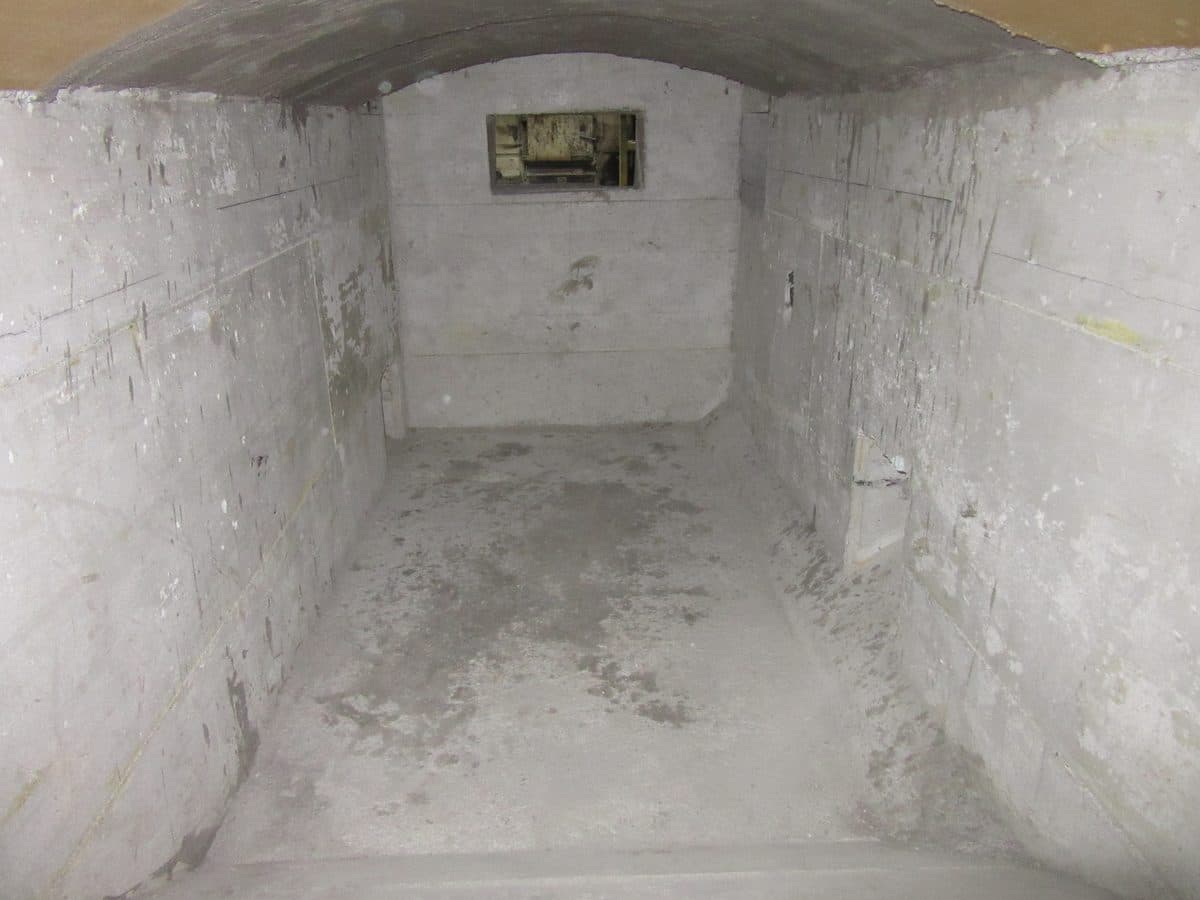

Voûte coulée en monolithique sur coffrage bois

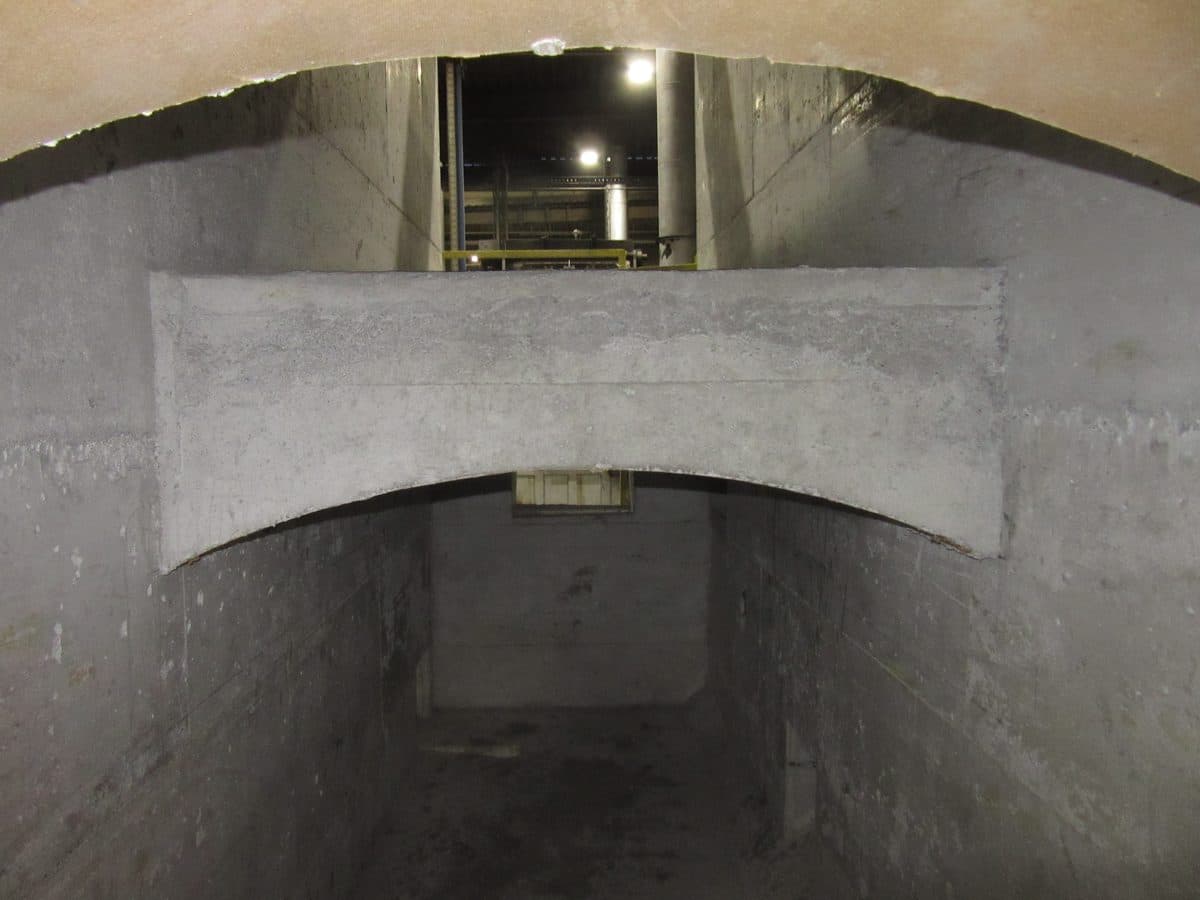

Arc au-dessus du passage — sans joints au lieu d’être maçonné

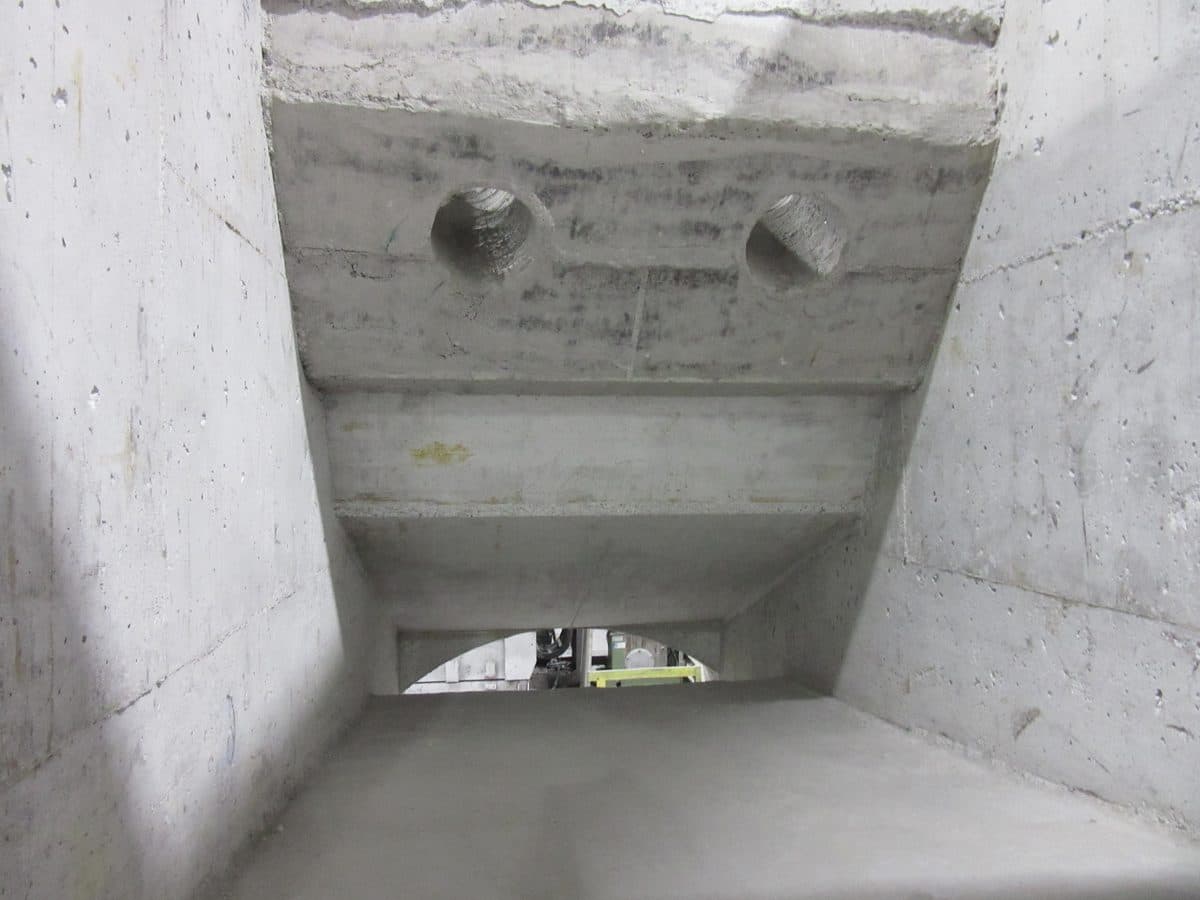

Chambre finie avec ouvertures réalisées aux cotes exactes

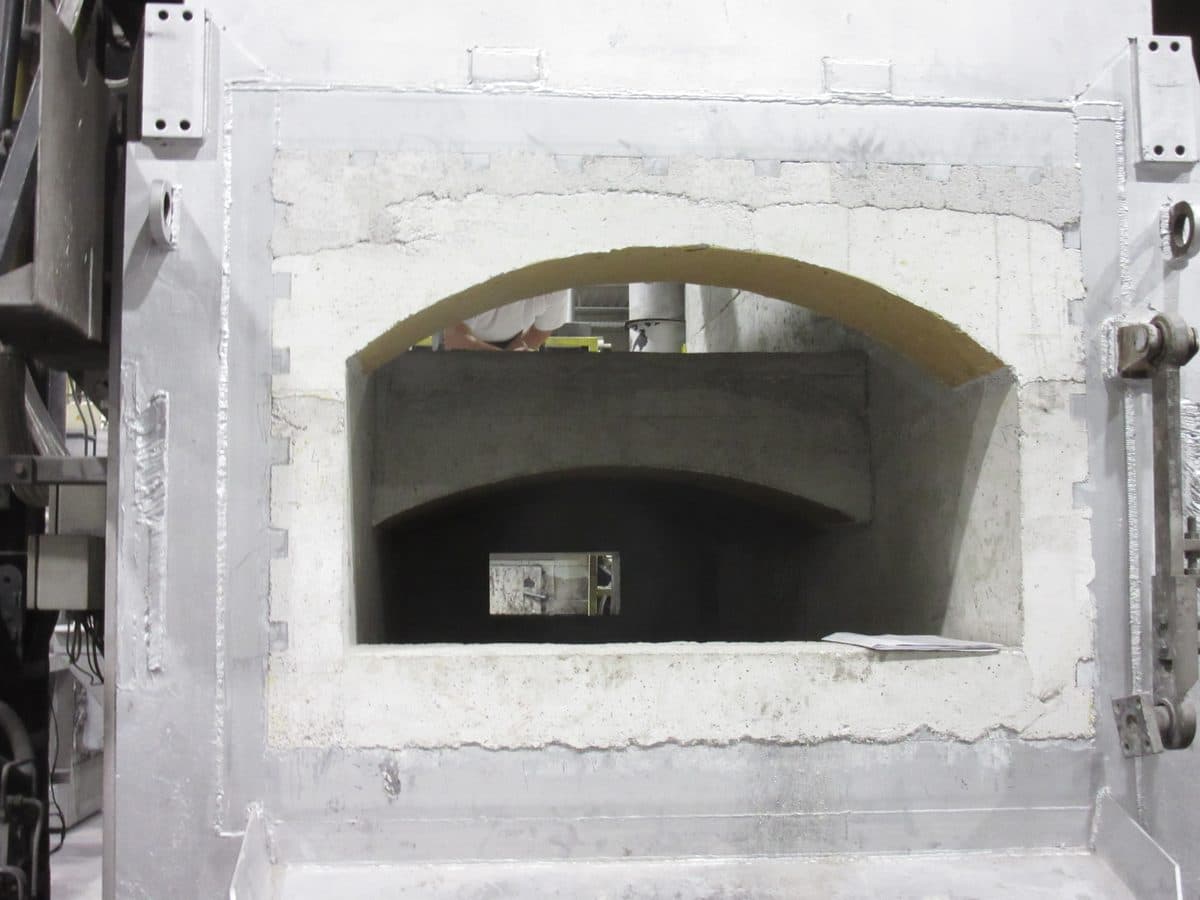

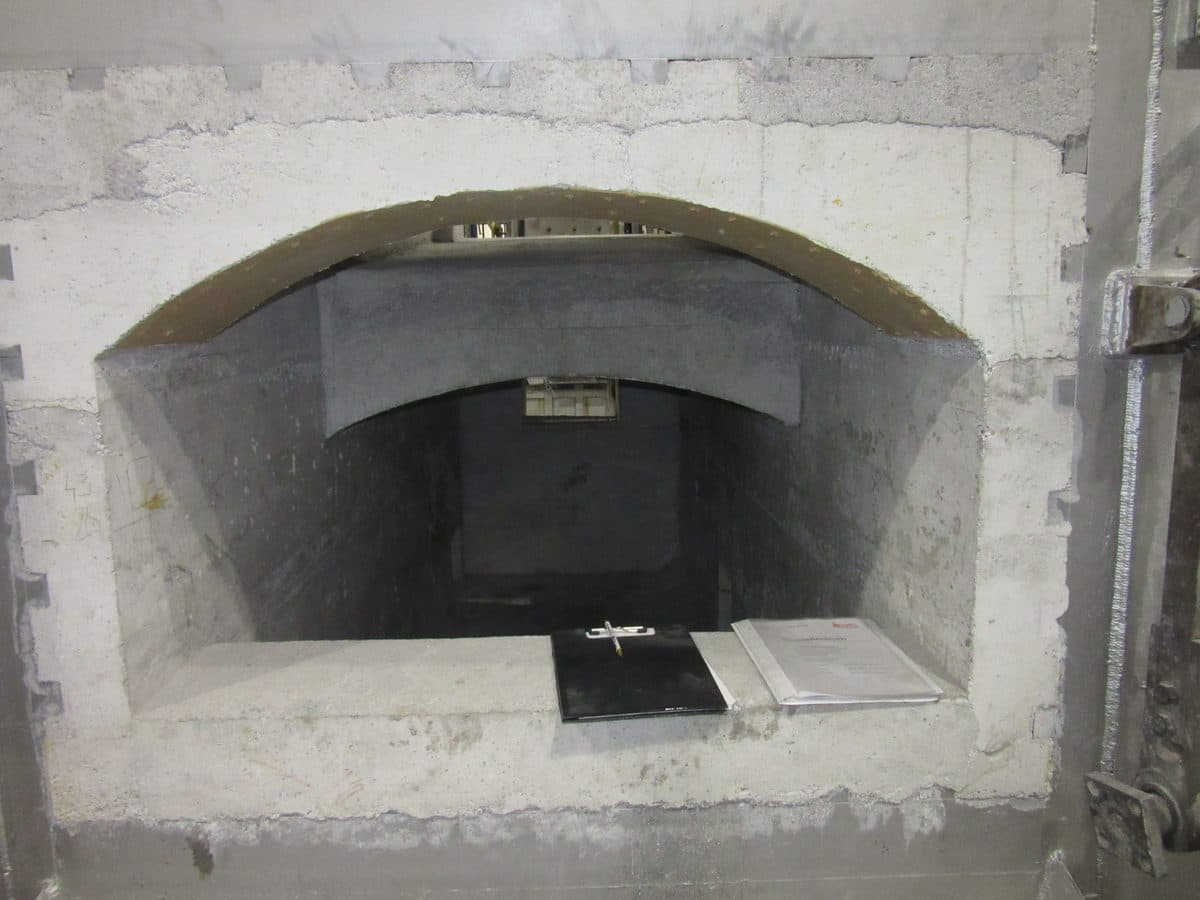

Ouverture finie avant le séchage contrôlé
Des résultats mesurables
Les principaux indicateurs du projet « Regarnissage complet d’un four à lingots »
