Was man von einer Ofenwand sieht, ist die erste von drei Schichten

Wer in einen kalten Ofen steigt, sieht eine Fläche: die Arbeitsschicht. Sie ist die einzige, die man beurteilen kann, ohne etwas aufzubrechen — und deshalb die einzige, über die gesprochen wird.

Hinter ihr liegen zwei weitere Lagen, die man nach dem ersten Aufheizen nie wieder zu Gesicht bekommt. Über Energieverbrauch und Standzeit entscheiden sie mindestens so stark wie die Fläche davor.

Die Wand von außen nach innen

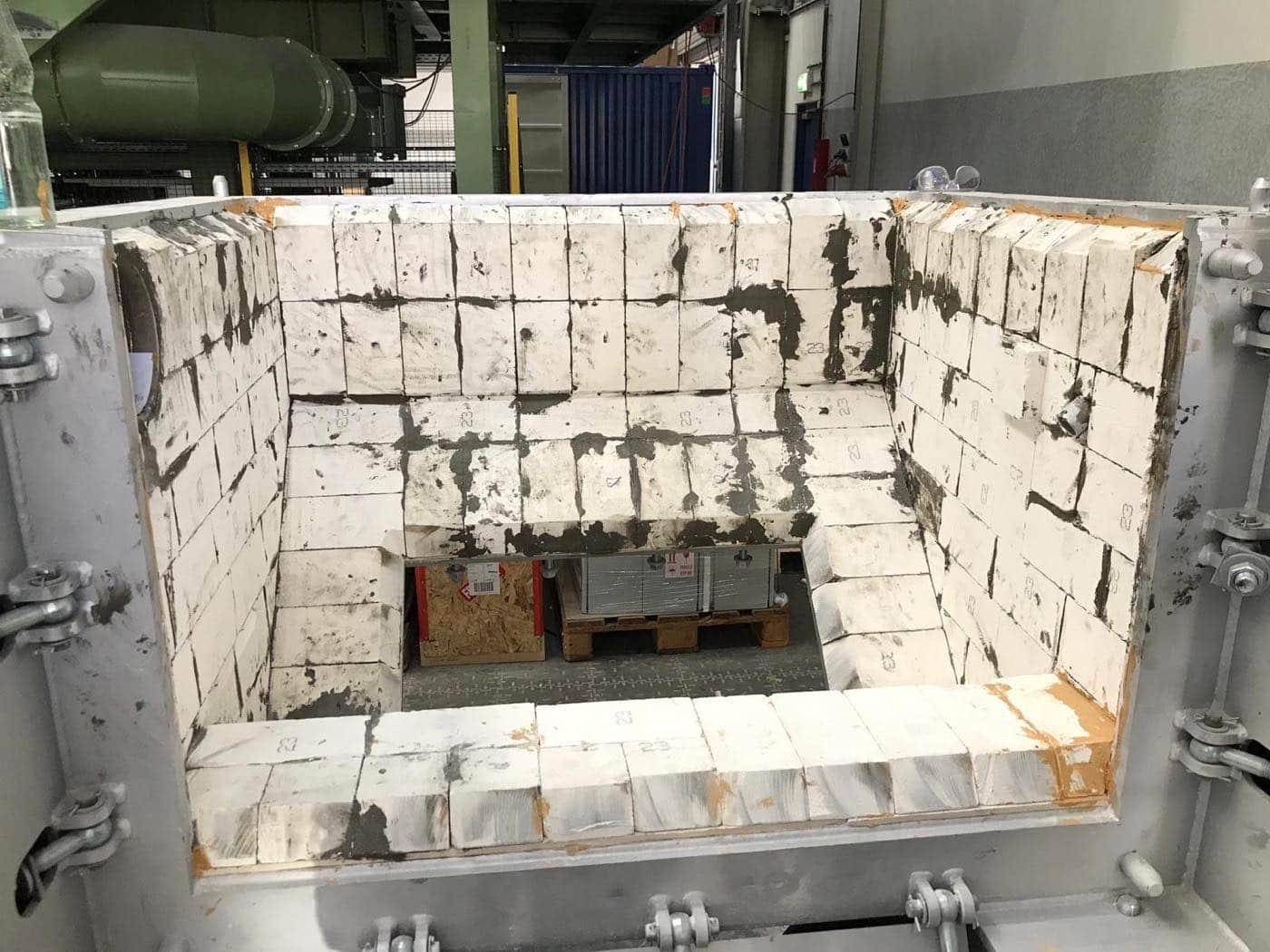

Aufgebaut wird vom Stahl her, nicht vom Ofenraum her. In dieser Reihenfolge entsteht sie, und in dieser Reihenfolge sollte man über sie nachdenken.

• Sicherheitsschicht. Sie liegt direkt am Ofenpanzer und hat eine einzige Aufgabe: den Stahl schützen, falls doch einmal Schmelze durchkommt. Sie wird nicht für den Normalbetrieb ausgelegt, sondern für den Fall, der nicht eintreten soll.
• Isolationsschicht. Sie begrenzt den Wärmefluss nach außen. Jeder Zentimeter, der hier fehlt, erhöht dauerhaft die Hüllentemperatur und damit den Verbrauch — nicht einmalig, sondern in jeder Betriebsstunde.

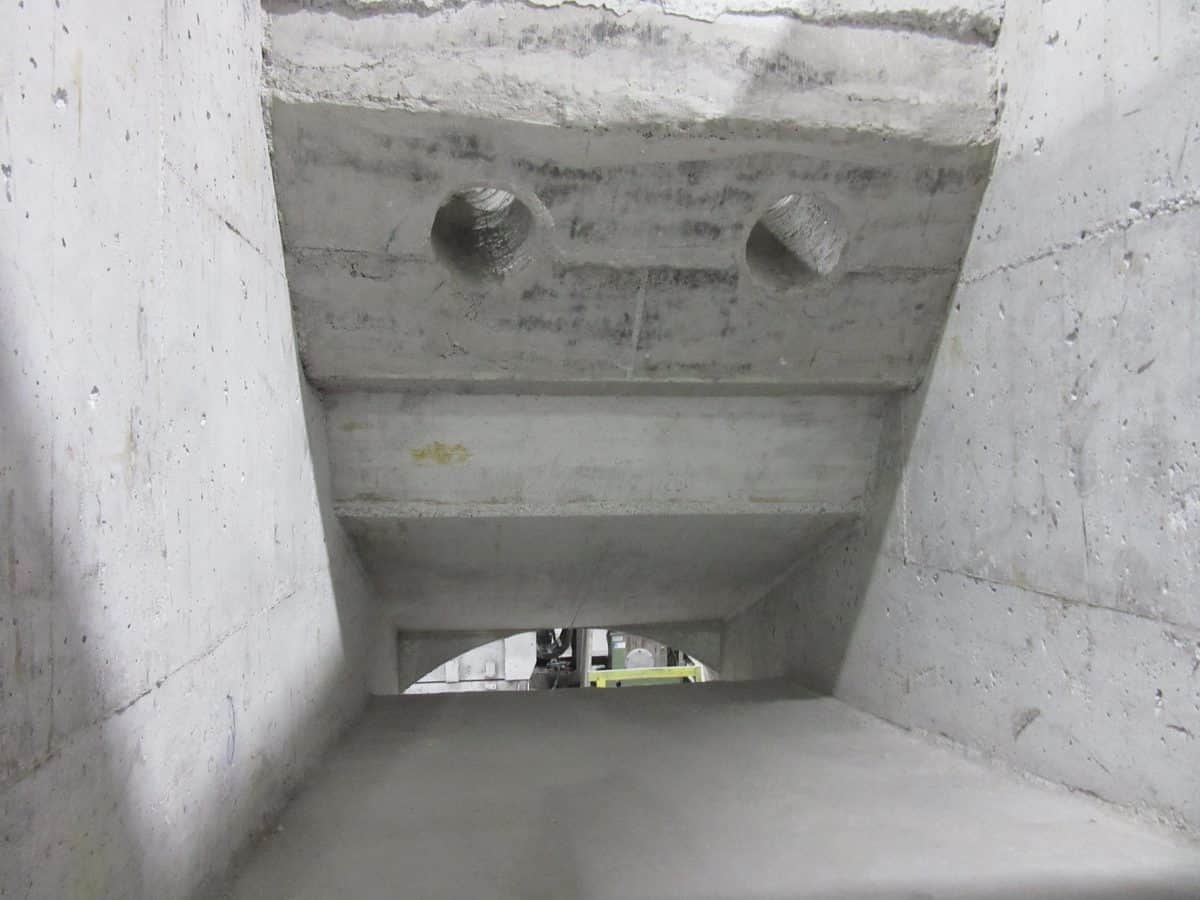

• Arbeitsschicht. Sie steht in der Schmelze und muss Infiltration, Abrieb und Temperaturwechsel aushalten. Sie verschleißt planmäßig; die beiden Lagen dahinter sollen es nicht.

Warum die mittlere Lage am häufigsten gespart wird

Die Isolationsschicht ist die einzige, deren Fehlen man nicht sieht und nicht sofort merkt. Der Ofen läuft, die Charge wird warm, nichts fällt aus. Die Rechnung kommt über die Stromabrechnung oder den Gaszähler, verteilt über Jahre, und wird dort niemandem zugeordnet.

Dazu kommt ein zweiter Effekt, der seltener bedacht wird: Je besser die Isolierung, desto gleichmäßiger die Temperatur in der Arbeitsschicht. Eine Wand, die nach außen Wärme verliert, hat innen ein Gefälle — und ein Gefälle ist Spannung, die an den Fugen arbeitet.

Was die Schichtgrenzen so empfindlich macht

Die gefährlichste Stelle einer mehrlagigen Wand ist nicht eine der Lagen, sondern der Übergang zwischen zweien. Dort treffen Werkstoffe mit unterschiedlicher Dehnung aufeinander.

• Unterschiedliche Dehnung. Jeder Werkstoff wächst beim Aufheizen anders. An der Grenze zweier Lagen entsteht dadurch eine Bewegung, die kein Aufheizprogramm wegnimmt — sie lässt sich nur einplanen.
• Durchgehende Fugen. Liegt eine Fuge der Arbeitsschicht über einer Fuge der Lage darunter, entsteht ein durchgehender Weg nach außen. Deshalb werden die Lagen versetzt gestoßen, nie bündig.

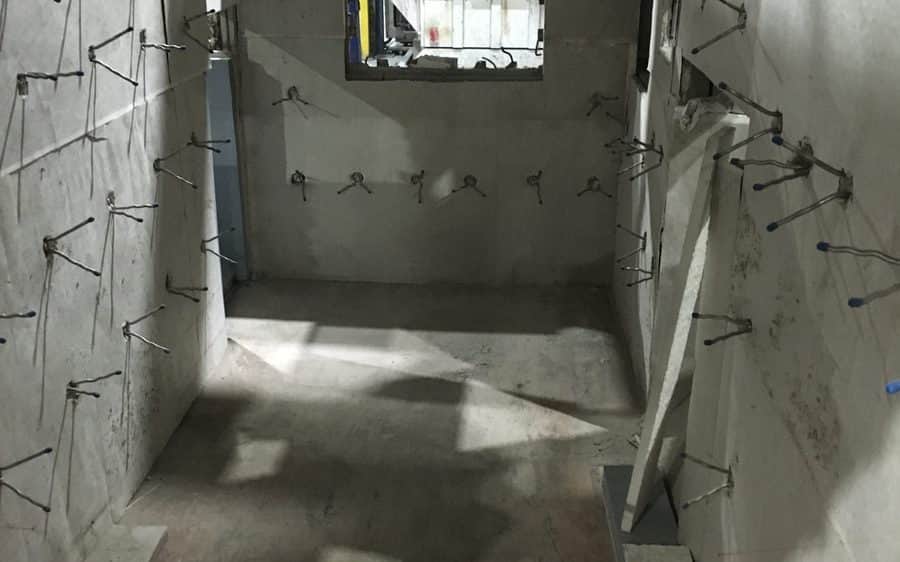

• Anker als Wärmebrücke. Jeder Anker verbindet den Ofenraum mit dem Panzer. Er muss halten und soll möglichst wenig Wärme leiten — zwei Anforderungen, die sich widersprechen.
• Maßhaltigkeit nach unten. Eine unebene Dämmlage erzeugt eine ungleich dicke Arbeitsschicht. Unterschiedliche Dicke heißt unterschiedliche Dehnung, und zwar genau dort, wo man es später nicht mehr sieht.

Was sich von innen trotzdem beurteilen lässt

Die beiden hinteren Lagen sind nicht sichtbar — aber nicht unbeobachtbar. Sie melden sich über Umwege.

Die Hüllentemperatur ist der direkteste Hinweis: Sie ist die Kennzahl, die ein Betreiber ohne fremde Hilfe selbst messen kann, und sie sagt mehr über die Isolationsschicht aus als jede Sichtprüfung im Ofenraum. Eine Stelle, die deutlich wärmer ist als ihr Umfeld, zeigt eine Lücke hinter der Fläche, die man sieht.

Was daraus für die Planung folgt

Bei der nächsten Zustellung lohnt die Frage nach allen drei Lagen, nicht nur nach der Qualität der Arbeitsschicht. Welcher Werkstoff liegt am Panzer? Wie dick ist die Dämmung, und auf welcher Grundlage wurde sie gewählt? Wie sind die Fugen versetzt?
