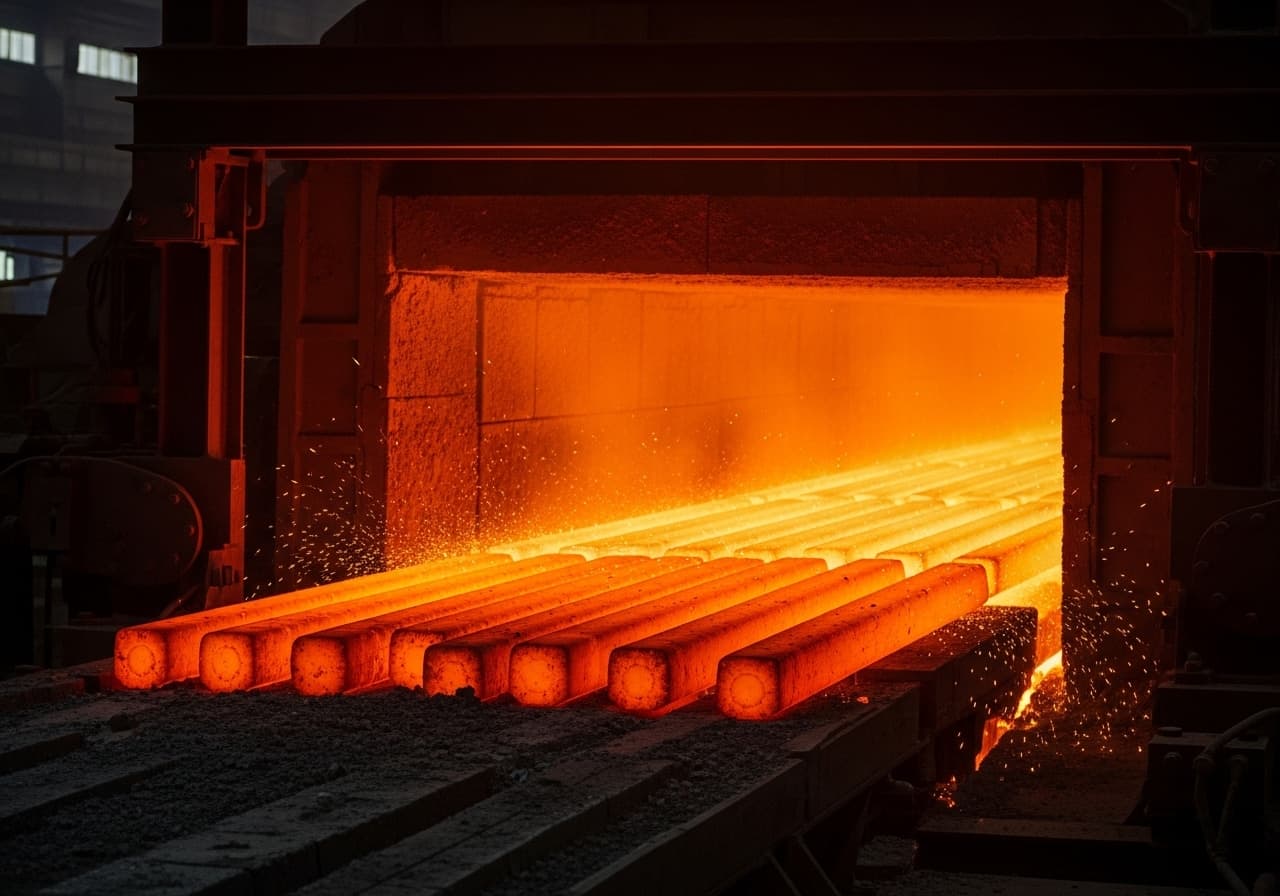

Narážecí pec
Žáruvzdorné vyzdívky narážecích pecí pro ohřev ocelových polotovarů ve válcovnách.
Přehled profilu pece.
Narážecí pec je osvědčeným průběžným agregátem ve válcovnách dlouhých a plochých výrobků a slouží k ohřevu sochorů, bram a předvalků na válcovací teplotu. Ohřívaný materiál se posouvá pecí po vodou chlazených kluznicích a prochází přitom třemi tepelně odlišnými zónami: předehřívací, ohřívací a vyrovnávací. SBS Refractory Service má dlouholeté zkušenosti se žáruvzdornými vyzdívkami narážecích pecí všech velikostí a zajišťuje odborné provedení, které optimalizuje životnost i energetickou účinnost. Naši pracovníci znají specifické mechanismy opotřebení každé zóny pece a používají materiálové a konstrukční koncepce, které odpovídají nárokům kontinuálního narážecího provozu.
Žáruvzdorná vyzdívka narážecí pece je vystavena kombinaci tepelného, mechanického a chemického zatížení, které se podle zóny výrazně liší. V ohřívací zóně dosahují teploty až 1 300 °C, zatímco předehřívací zóna podléhá silným teplotním změnám. Mechanický kontakt mezi materiálem posouvaným po kluznicích a vyzdívkou způsobuje otěr v oblasti dna, zatímco padající okuje chemicky napadají žáruvzdorné materiály. Obzvlášť kritická je přechodová oblast mezi ohřívací a vyrovnávací zónou, kde se setkávají tepelné gradienty a mechanické zatížení. SBS sází na materiálové koncepce specifické pro jednotlivé zóny se sladěnými jakostmi cihel a izolačními vrstvami, které těmto rozdílným nárokům vyhovují.
Hospodářský význam kvalitní žáruvzdorné vyzdívky narážecí pece vyplývá z jejího přímého vlivu na výrobní kapacitu a náklady na energii. Poškozená vyzdívka vede k tepelným ztrátám, nerovnoměrnému ohřevu materiálu a v důsledku ke kvalitativním problémům v navazujícím válcovacím procesu. SBS zpracuje pro každou narážecí pec individuální koncepci údržby, která zahrnuje plánované inspekce, opravy po zónách a termínově optimalizované nové vyzdívky. Úplná dokumentace všech prací i dokumentované bezpečnostní standardy jsou pro nás samozřejmostí.
Typické problémy: Narážecí pec.
Tato zatížení určují volbu materiálu a konstrukci žáruvzdorné vyzdívky.
Mechanický otěr při narážecím provozu
Ohřívaný materiál se posouvá pecí po vodou chlazených kluznicích, přičemž přímý kontakt mezi horkou ocelí a vyzdívkou vede ke značnému mechanickému otěru. Tomuto mechanismu opotřebení jsou vystaveny především oblasti dna mezi kluznicemi.
Pnutí v přechodech mezi zónami
V přechodech mezi předehřívací, ohřívací a vyrovnávací zónou vznikají silné teplotní gradienty, které vedou k tepelnému pnutí a tvorbě trhlin ve vyzdívce. Tyto přechodové oblasti vyžadují materiály se zvýšenou odolností proti teplotnímu šoku a pružné dilatační spáry.
Hromadění okují a napadení dna pece
Při ohřevu se na materiálu tvoří okuje, které mezi kluznicemi padají na dno pece. Tyto okuje při pecní teplotě reagují se žáruvzdornou vyzdívkou a tvoří nízkotavitelné sloučeniny, které dno rozkládají.
Opotřebení zavěšeného stropu v ohřívací zóně
Strop pece v ohřívací zóně je vystaven trvalému sálavému teplu až 1 300 °C. Cihly zavěšeného stropu podléhají při přerušení výroby zatížení teplotním šokem, což vede k odprýskávání a v nejhorším případě k pádu jednotlivých cihel.
Materiály a vyzdívka
Každá zóna vaší pece klade vlastní nároky na teplotní odolnost, chemickou odolnost a mechanickou zatížitelnost. Vybíráme optimální kombinaci materiálů.
Klikněte na materiál pro zobrazení detailů
Vysocehlinité cihly
Žáruvzdorné cihlyOhřívací a vyrovnávací zóna
Izolační cihly
Izolační materiálZadní izolace
Typické práce: Narážecí pec.
Naše služby pro tento typ pece — od kompletní nové vyzdívky až po průběžnou údržbu.
Od prohlídky na místě až po přejímku.
Náš strukturovaný proces zajišťuje kvalitu, dodržení termínů a bezpečnost u každého projektu.
Posouzení a prohlídka na místě
Inspekce zón pece se zaměřením na opotřebení
Plánování
Plánování oprav po zónách
Realizace
Obnova vyzdívky po zónách
Bezpečnost
Větrání před vstupem, zajištění proti sesuvu ohřívaného materiálu
Posouzení a prohlídka na místě
Naši specialisté na žáruvzdorné materiály provádějí inspekci celé narážecí pece po zónách. V předehřívací zóně se dokumentují obrazy trhlin a otevřené spáry, v ohřívací zóně se u zavěšeného stropu kontrolují poklesy a uvolněné cihly a ve vyrovnávací zóně se měří zbytková tloušťka vyzdívky. Dno pece se zkoumá na usazeniny okují a infiltrační zóny, kluznice se prohlížejí na deformace a opotřebení. Termografické snímky vnějšího pláště odhalí slabiny izolace. Zpráva o zjištěném stavu obsahuje hodnocení po zónách s prioritizací opatření k opravě.
Plánování
Na základě zjištěného stavu stanovíme, které zóny se obnoví kompletně a které se opraví lokálně. Materiálová koncepce se plánuje pro jednotlivé zóny: vysoce žáruvzdorné cihly pro ohřívací zónu, jakosti odolné proti teplotnímu šoku pro předehřívací zónu a otěruvzdorné hmoty pro dno v oblasti kluznic. Harmonogram prací je přesně sladěn s plánovanou odstávkou výroby, přičemž do plánu zahrnujeme i fáze chladnutí a ohřevu. Objednávka materiálu a personální plánování probíhají s dostatečným předstihem, aby nedošlo k úzkým místům.
Realizace
Provedení začíná po řízeném vychladnutí bouráním opotřebené vyzdívky po zónách. Dno se zbaví usazenin okují a podle potřeby se vybuduje z nových hmot. Boční stěny se vybourávají po úsecích a vyzdívají novými žáruvzdornými cihlami se zadní izolací. Zavěšený strop se obnovuje cihlu po cihle, přičemž se prověřují závěsné konstrukce a v případě potřeby se vyměňují. Po dokončení zednických prací se odborně vytvoří všechny dilatační spáry a vyzdívka se řízeně vysuší a ohřeje podle definované náběhové křivky.
Bezpečnost
Před zahájením prací se prověří dostatečné vychladnutí pece a vydá se povolení ke vstupu. Větrání pecního prostoru je zajištěno technickým odvětráním a sledováno přístroji pro měření plynů. Zvláštní pozornost se věnuje zajištění proti sesuvu ohřívaného materiálu, který se na začátku prací může ještě nacházet v peci. Všechny hořákové a plynové přívody se uzavřou a zajistí proti opětovnému zapnutí. Práce probíhají při dodržení bezpečnostních standardů SCC s kompletními osobními ochrannými prostředky.
Z našeho portfolia projektů.
Přes 500 úspěšně realizovaných projektů žáruvzdorných vyzdívek v regionu DACH a zemích Beneluxu.
Narážecí pec
