Zkušební pece: když vyzdívka také měří
Tady vyzdívka nejen drží — ona měří
Výchozí stav
Pec pro požární zkoušky určuje, jak dlouho stavební prvek odolá požáru. K tomu jede normovanou teplotní křivku, a jak věrně ji sleduje, nezávisí jen na hořácích, ale na stěně za nimi. V roce 2026 provedla SBS Refractory Service opravu dvou takových zkušebních pecí u výrobce protipožárního skla — malé a velké. Obě byly opotřebené na stejných místech: tam, kde je přerušena geometrie.
Rozsah služeb
- Speciální beton
- Izolační šamotové cihly
- Izolační vrstva
- Kotvení
- Diagram vysoušení
Údaje o projektu
Zadání
Těžká, hutná vyzdívka by vydržela déle — a udělala by normovou křivku pomalou. Každý kilogram, který se musí ohřát navíc, zkresluje měření.
Průzory jsou poruchou ve skladbě stěny: ostění stojí šikmo v poli sálání a při každé zkoušce dostává plný teplotní skok.
Pilíře nesou a zároveň stojí volně v topeništi — jsou namáhány z více stran než stěna.
Přesný rozsah se ukáže teprve u vybourané pece; pevná cena od oka by byla dohadem.
Přístup SBS
Průzory a pilíře byly vybourány a znovu odlity dvousložkovým speciálním betonem. Ostění, které určuje úhel pohledu a těsnost, lze odlitím vyrobit přesněji než vyzdít — a nemá spáry, na které by teplotní skok nasedal.
Ve spodních polích velké pece jsou izolační šamotové cihly skupiny 26. Nízká objemová hmotnost znamená nízkou akumulaci tepla: pec sleduje křivku, místo aby topila proti vlastní hmotě.
Izolační vrstva a kotvy byly obnoveny úplně — nejen viditelná vrstva. Nová hmota na staré, zkřehlé izolaci vrátí totéž místo za dva roky zpět do plánu.
Za horkou vrstvou leží rohož z keramického vlákna, mikroporézní desky a silikát vápenatý. Toto odstupňování udržuje plášť chladný, aniž by se nanášelo do tloušťky — ve zkušební peci je každý centimetr stěny o centimetr méně zkušebního prostoru.
Součástí dodávky byl diagram vysoušení s výdržemi. Samotné vysoušení provedl provozovatel vlastním řízením.
Zkušební pec · Skladba stěny
Čtyři vrstvy, z nichž je vidět jen jedna.
Jakmile je pec vyhřátá, ukazuje stěna pouze pracovní vrstvu. Za ní leží další tři, které o spotřebě energie a životnosti rozhodují přinejmenším stejně. Výřez je ukazuje za sebou — spolu s přesazenými spárami zdiva a kotvami, které procházejí každou izolační vrstvou. Otočte model a podívejte se na hranu řezu.
- Pracovní vrstva
- cca 250 mm
- Rohož z keramického vlákna
- 13 mm
- Mikroporézní desky
- 25 mm
- Desky z křemičitanu vápenatého
- 25 mm
- Rastr kotvení
- 200–300 mm
Tři izolační vrstvy a rastr kotvení jsou rozměry z tohoto projektu. Pracovní vrstva je řádová hodnota. Zkušební pec se staví záměrně štíhlá — v tavicí peci je izolace podstatně silnější.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Hineinschauen
Zkušební pece: když vyzdívka také měří v obrazech

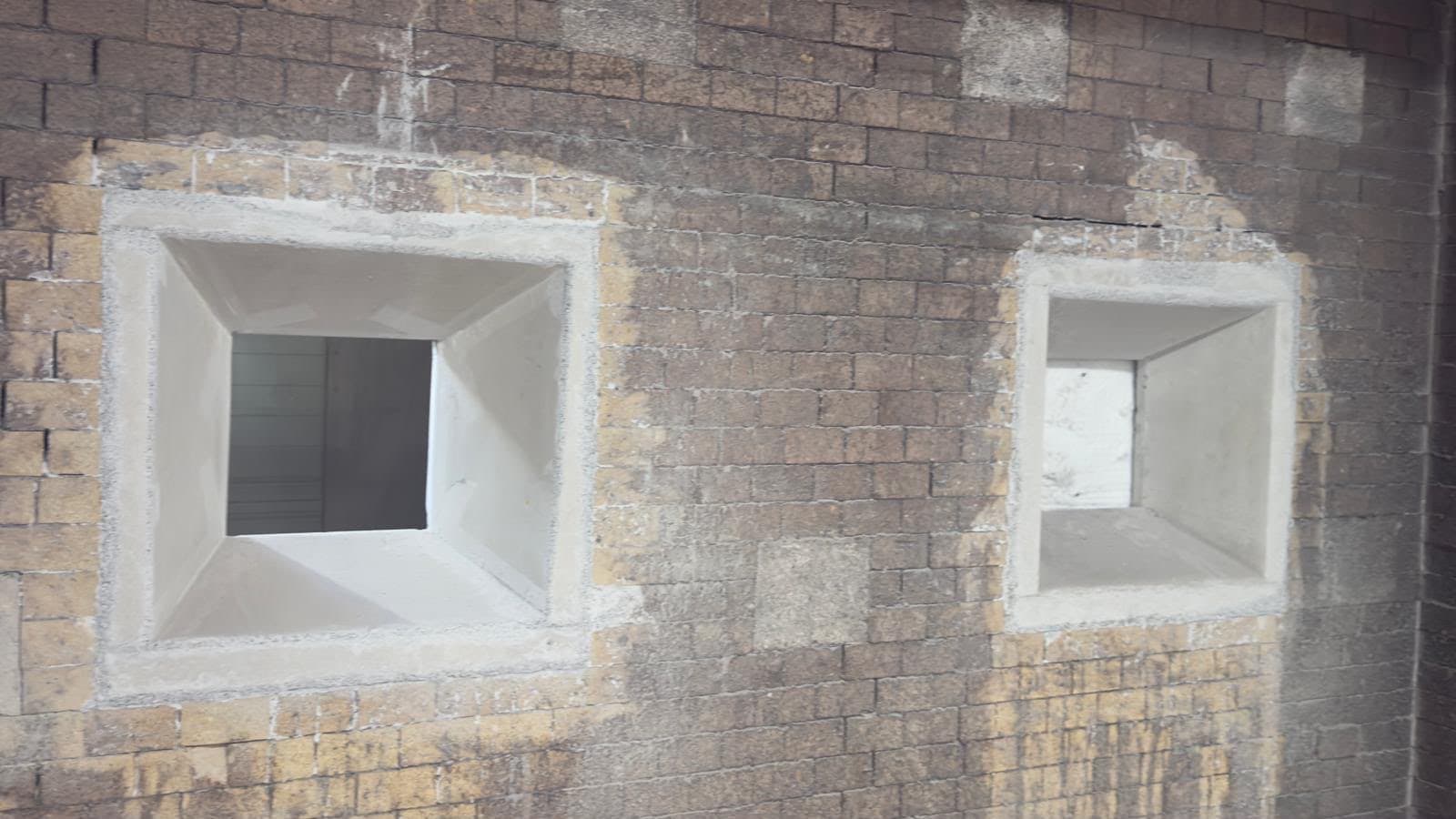

Dva nově odlité průzory v ponechaném zdivu

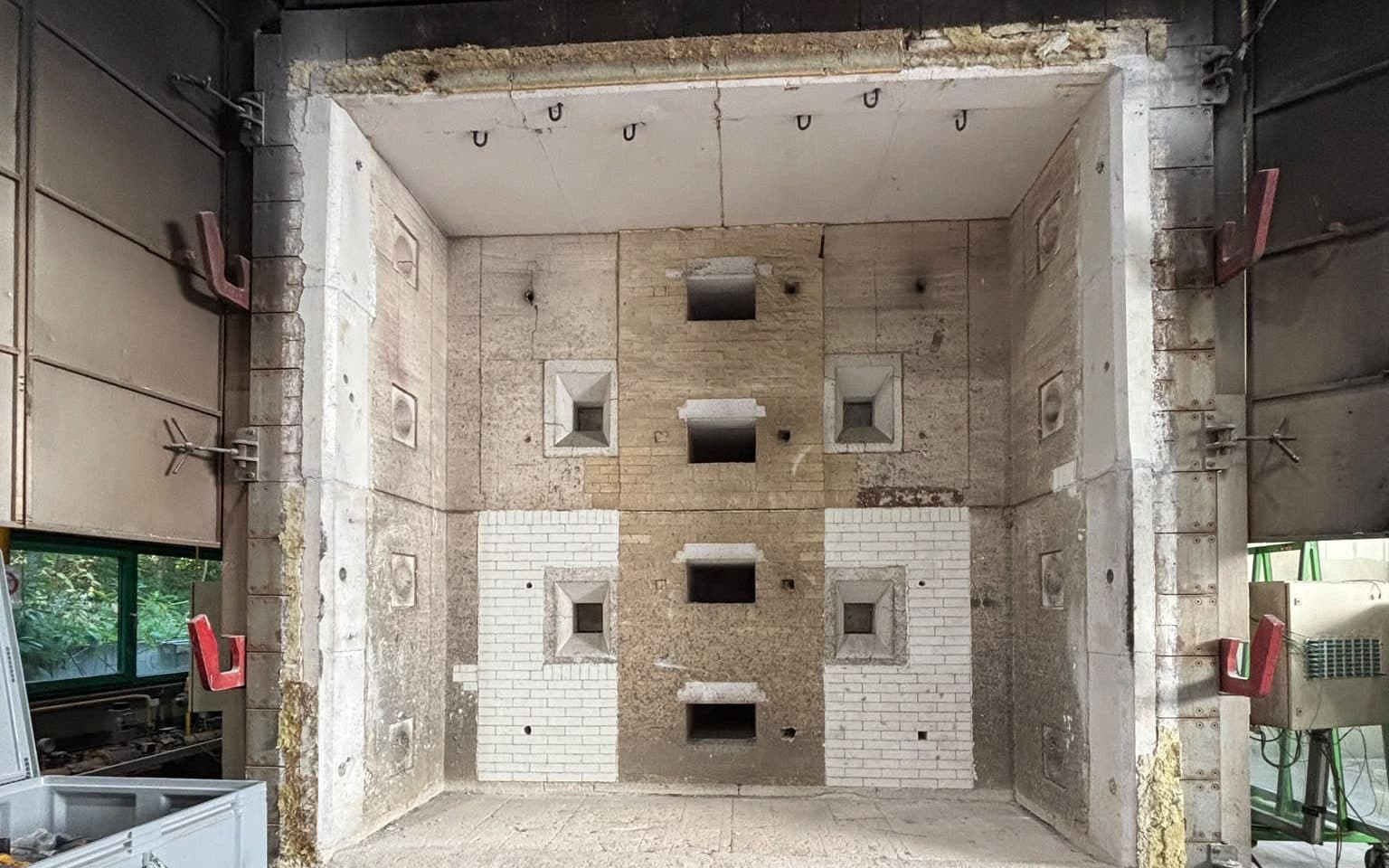

Otevřená zkušební komora: otvory hořáků a spodní pole

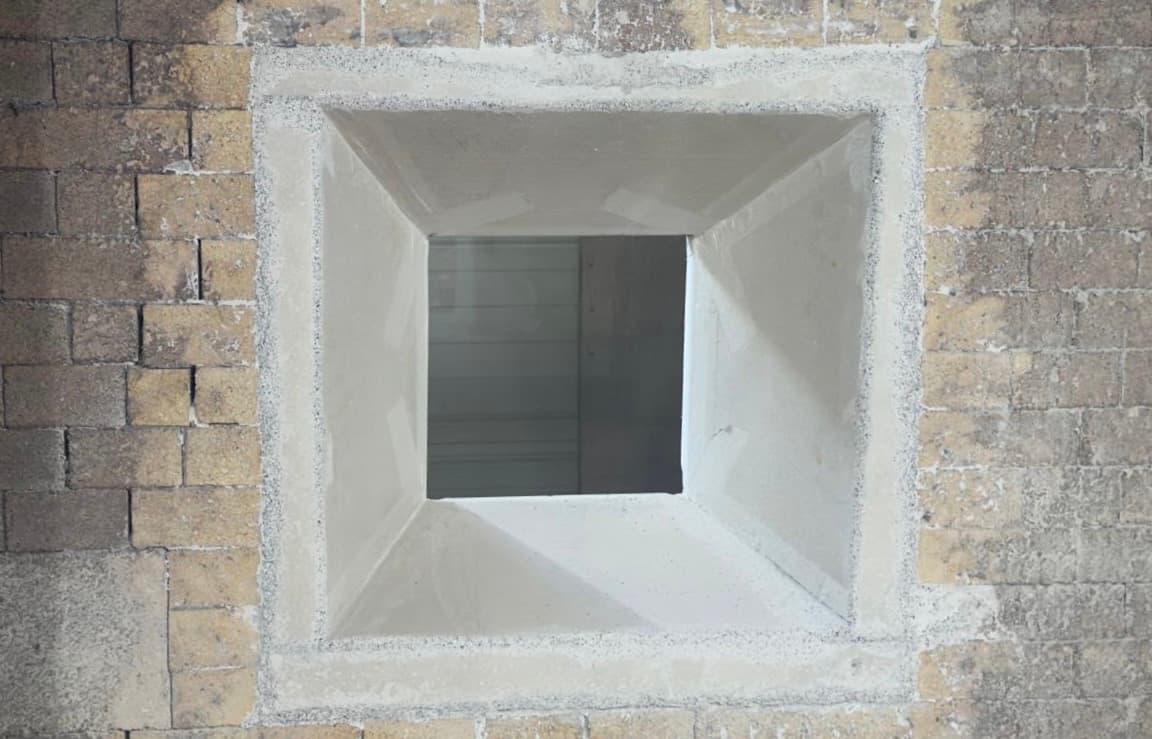

Ostění určuje úhel pohledu a těsnost — odlité, nikoli vyzděné
