Dilatační spáry: nejnenápadnější příčina poškození vyzdívek

5 centimetrů — o tolik se roztáhne šamotová stěna dlouhá 10 metrů při ohřevu na provozní teplotu. Hutné vysocehlinité nebo magnezitové kvality výrazně více. Tato roztažnost potřebuje místo. Nedostane-li ho, vzniká tlakové napětí — a z něj odprýskání, vyboulení a trhliny.

Z více než 500 projektů víme: dilatační spáry patří k nejčastějším, ale nejméně zohledňovaným příčinám poškození v žáruvzdorných stavbách.

Pět zásad z praxe

• Šířku spár navrhovat po zónách — podle materiálu, teplotní úrovně a geometrie, nikoli podle pravidla palce pro celou pec.
• Upřednostnit kritická místa: rohy, dvířka, prostupy hořáků a přechody materiálů koncentrují napětí.
• Spáry provádět přesazeně a labyrintově — průběžná spára až k izolaci se za provozu stane plynovým kanálem.
• Nepředimenzovat: příliš široké spáry se infiltrují taveninou a prachem a vyhoří.
• Obraz spár dokumentovat při každé inspekci: stlačené spáry ohlašují poškození dlouho předtím, než se stěna zdeformuje.

Staví se za studena, pracuje se za tepla

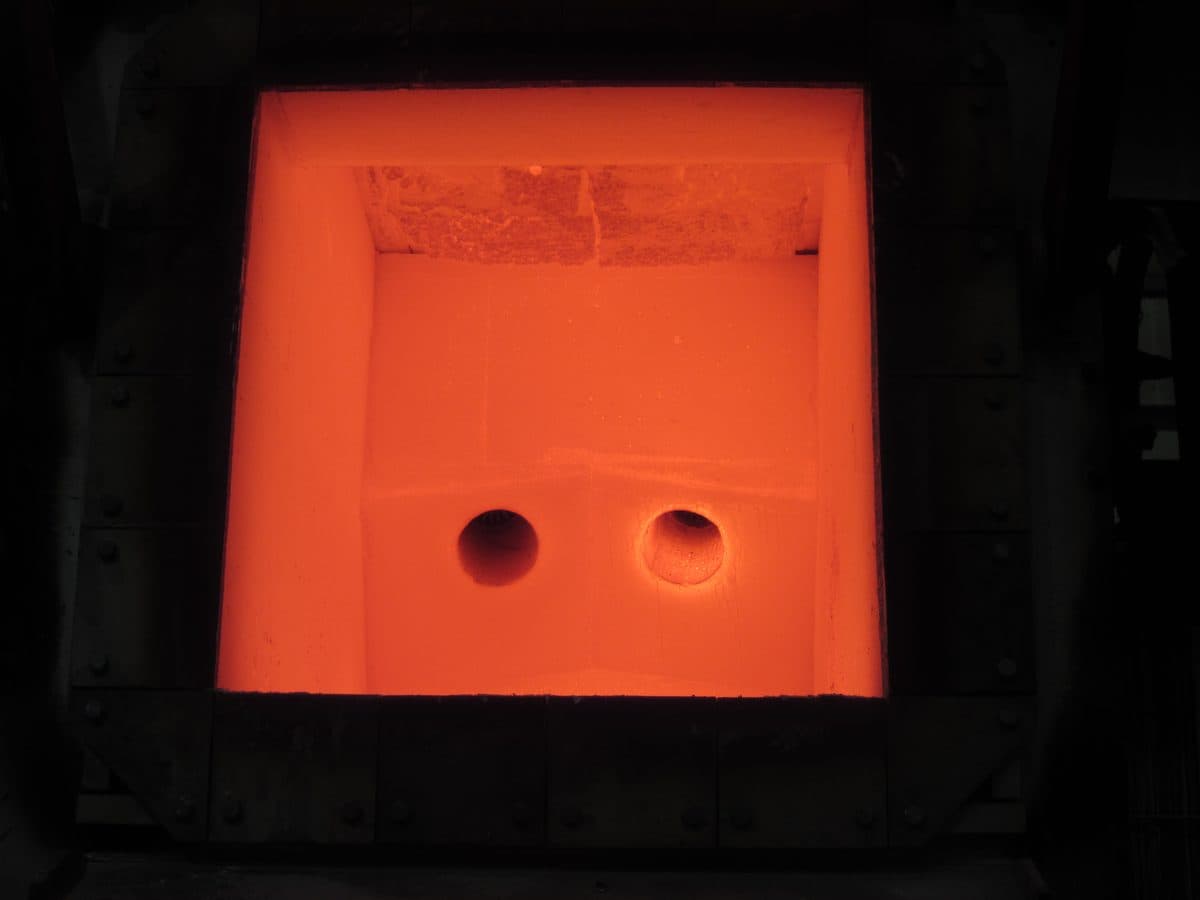

Nově vyzděná komora hořáků se předává za studena: světlá, čistá a rozměrově přesná. Posuzovat ji je ale nutné při provozní teplotě. Dilatační spáry a přechody proto provádíme tak, aby se uzavřely až za tepla. Hořákové kameny sedí ve stěně s poddajnou spárou, aby se oba mohly roztahovat, aniž by se navzájem odtrhly. Nejlepším svědectvím je později obraz žhnutí: rovnoměrné žhnutí ukazuje zdravou vyzdívku, světlé nebo tmavé skvrny jsou signály, které prověřujeme — termografií i zvenku.
