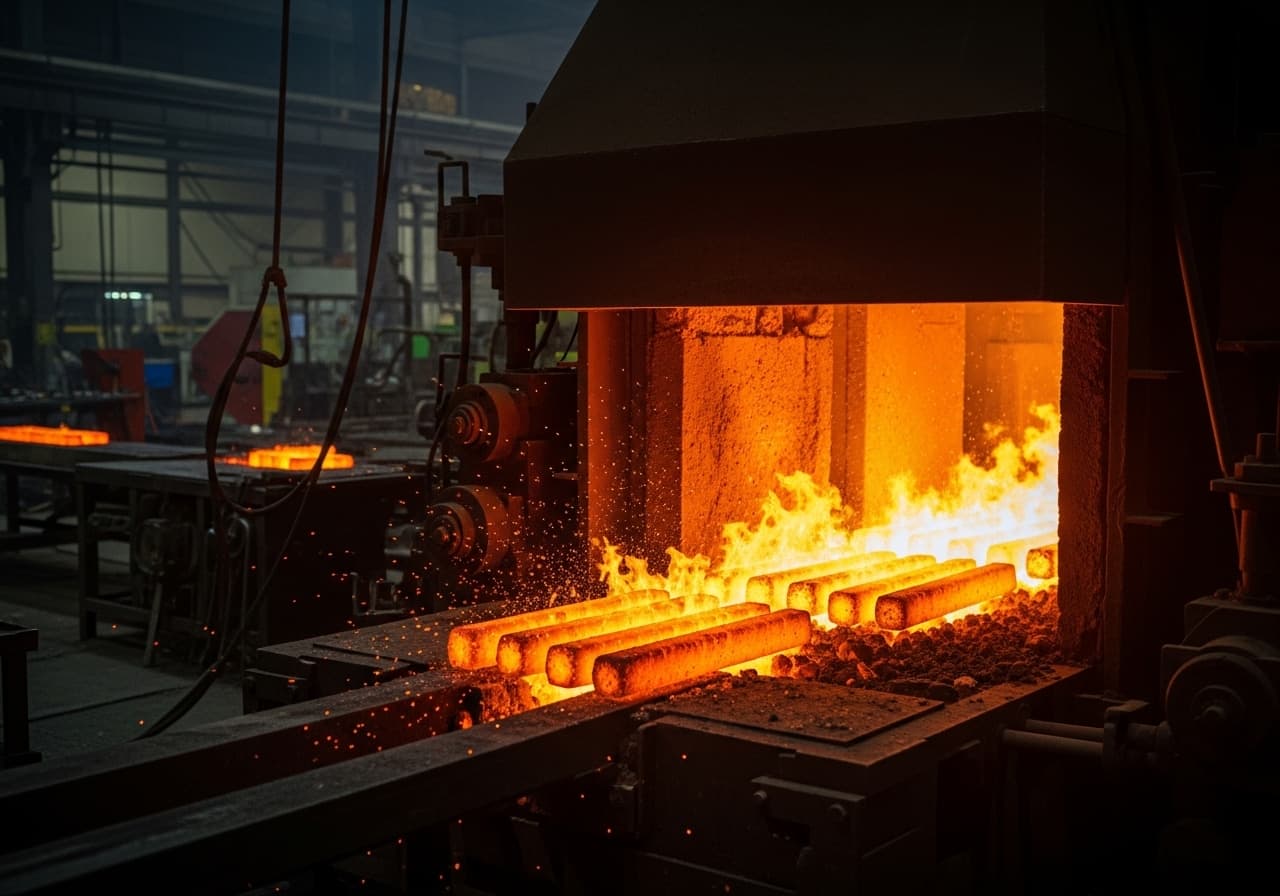

Kovářská pec
Žáruvzdorné vyzdívky kovářských pecí pro ohřev výkovků.
Přehled profilu pece.
Kovářská pec patří k nejvíce namáhaným průmyslovým pecím v oblasti tepelného zpracování. Jejím úkolem je ohřev ocelových polotovarů na tvářecí teplotu — typicky mezi 900 a 1 300 °C — pro následné zápustkové nebo volné kování. Žáruvzdorná vyzdívka přitom musí nejen snášet extrémní teploty, ale také odolávat masivnímu mechanickému zatížení při zavážení a vyvážení těžkých výkovků. SBS Refractory Service se specializuje na žáruvzdorné vyzdívky kovářských pecí všech velikostí a pečuje o kovárny po celém Německu — od nové vyzdívky přes dílčí opravu až po energetickou modernizaci.
Zvláštní výzva u kovářské pece spočívá v kombinaci vysoké teploty, silného mechanického zatížení a agresivního napadení okujemi. Při ohřevu ocelových polotovarů vznikají okuje z oxidu železa, které padají na nístějovou desku a spodní části stěn a chemicky vyzdívku napadají. Zavážení a vyvážení manipulátory, kleštěmi nebo vysokozdvižnými vozíky vytváří rázová zatížení, která vedou k lokálním výlomům a tvorbě trhlin. V oblasti hořáků vznikají horká místa a nerovnoměrné rozložení teploty, které způsobují další pnutí z teplotního šoku. SBS volí pro každou zónu pece materiály přesně sladěné s touto kombinací zatížení.
Hospodárně optimalizovaná vyzdívka kovářské pece nesnižuje jen náklady na opravy, ale především spotřebu energie a zkracuje doby ohřevu. Použitím moderních modulů z keramických vláken ve stěnách a stropu místo konvenční vyzdívky z těžkých cihel se výrazně sníží akumulační hmota — doby ohřevu klesají až o 30 procent a spotřeba plynu na jednu vsázku citelně klesá. Pro vysoce zatíženou nístějovou desku sází SBS na vysocehlinité nebo chromkorundové cihly s maximální odolností proti otěru a okujím. Po dokončení vyzdívky dokumentujeme všechny použité materiály a postupy a jsme kdykoli k dispozici pro dotazy k provozu pece.
Typické problémy: Kovářská pec.
Tato zatížení určují volbu materiálu a konstrukci žáruvzdorné vyzdívky.
Napadení nístějové desky okujemi
Při ohřevu ocelových polotovarů vznikají okuje z oxidu železa, které se usazují na nístějové desce a chemicky napadají žáruvzdornou vyzdívku. Struska z oxidu železa tvoří při vysokých teplotách nízkotavitelné fáze, které infiltrují strukturu cihel a vedou ke zrychlenému opotřebení.
Mechanické rázové zatížení při manipulaci s obrobky
Zavážení a vyvážení těžkých kovářských polotovarů manipulátory, kleštěmi nebo vysokozdvižnými vozíky vytváří rázová zatížení nístějové desky a oblasti dveří. Následkem jsou lokální výlomy, odprýskávání hran a tvorba trhlin. Vysokopevnostní materiály a obětní vrstvy chrání vlastní vyzdívku.
Horká místa a nerovnoměrné rozložení teploty
V oblasti hořáků vznikají lokálně výrazně vyšší teploty než v ostatních zónách pece. Tato horká místa vytvářejí ve vyzdívce pnutí z teplotního šoku a mohou vést k předčasnému selhání materiálu. Optimalizované uspořádání hořáků a žáruvzdorné materiály v okolí hořáků tento problém omezují.
Vysoká spotřeba energie u vyzdívky z těžkých cihel
Konvenční vyzdívky z těžkých cihel akumulují velké množství tepla a značně prodlužují doby ohřevu. Ve vícesměnném provozu s častými vsázkovými cykly je spotřeba energie podstatným nákladovým faktorem. Přestavba na izolaci z keramických vláken snižuje spotřebu plynu až o 30 procent.
Materiály a vyzdívka
Každá zóna vaší pece klade vlastní nároky na teplotní odolnost, chemickou odolnost a mechanickou zatížitelnost. Vybíráme optimální kombinaci materiálů.
Klikněte na materiál pro zobrazení detailů
Vysocehlinité cihly
Žáruvzdorné cihlyVysoce zatížená nístějová deska
Moduly z keramických vláken
Izolační materiálIzolace stěn a stropu
Typické práce: Kovářská pec.
Naše služby pro tento typ pece — od kompletní nové vyzdívky až po průběžnou údržbu.
Od prohlídky na místě až po přejímku.
Náš strukturovaný proces zajišťuje kvalitu, dodržení termínů a bezpečnost u každého projektu.
Posouzení a prohlídka na místě
Posouzení stavu po pecní kampani
Plánování
Výběr materiálu podle mechanického zatížení
Realizace
Obnova vyzdívky
Bezpečnost
Ochrana při zavážení a vyvážení
Posouzení a prohlídka na místě
Naši specialisté na žáruvzdorné materiály provádějí systematické posouzení stavu kovářské pece. Nístějová deska se kontroluje na infiltraci okujemi, otěr a tvorbu trhlin, vyzdívka stěn na poškození teplotním šokem a erozi horkými místy. V oblasti hořáků se prohlíží stav žáruvzdorných hořákových kamenů a přechodových zón. Vyzdívka dveří a těsnění se posuzují z hlediska opotřebení a ztrát energie. Zpracujeme fotograficky dokumentovanou zprávu o zjištěném stavu s konkrétním doporučeným postupem.
Plánování
Ve fázi plánování se materiálová koncepce přizpůsobí specifickému zatížení vaší kovářské pece. Pro nístějovou desku se volí vysocehlinité nebo chromkorundové cihly s maximální odolností proti okujím a pevností v tlaku. U stěn a stropu prověříme přestavbu na moduly z keramických vláken kvůli úspoře energie. Harmonogram prací úzce koordinujeme s vaším plánem kování, aby se minimalizovalo přerušení výroby. Všechny materiály jsou předem specifikovány a prověřeny na dostupnost.
Realizace
Provedení začíná vybouráním opotřebené vyzdívky — u nístějové desky často strojně, u stěn a stropu ručně. Po důkladném vyčištění se zabudují nejprve izolační vrstvy a následně opotřebitelná vyzdívka. Nístějová deska se osazuje vysokopevnostními cihlami do maltového lože, izolace stěn a stropu se montuje jako moduly z keramických vláken na nerezové kotvení. V oblasti hořáků se používají speciální cihly se zvýšenou odolností proti teplotnímu šoku. Na závěr následuje řízený ohřev podle definované sušicí křivky.
Bezpečnost
Bezpečnost při vyzdívání kovářské pece zahrnuje ochranu při práci v horkých prostorech, zajištění proti padajícím cihlám a zbytkům malty i ochranu proti prachu při bourání. Zvláštní pozornost patří zajištění zavážecí a vyvážecí oblasti, protože zde pracují těžké stroje a jeřáby. Všichni pracovníci jsou před zahájením nasazení poučeni o bezpečnostních předpisech daného provozu. SBS pracuje podle směrnic SCC a zajišťuje dodržování všech platných předpisů o ochraně zdraví při práci.
Z našeho portfolia projektů.
Přes 500 úspěšně realizovaných projektů žáruvzdorných vyzdívek v regionu DACH a zemích Beneluxu.
Kovářská pec
Časté dotazy
Vše podstatné k tématu Kovářská pec
Plánujete projekt?
Ať už jde o novou vyzdívku, opravu nebo havárii — bezplatná úvodní konzultace a rychlá odpověď.
