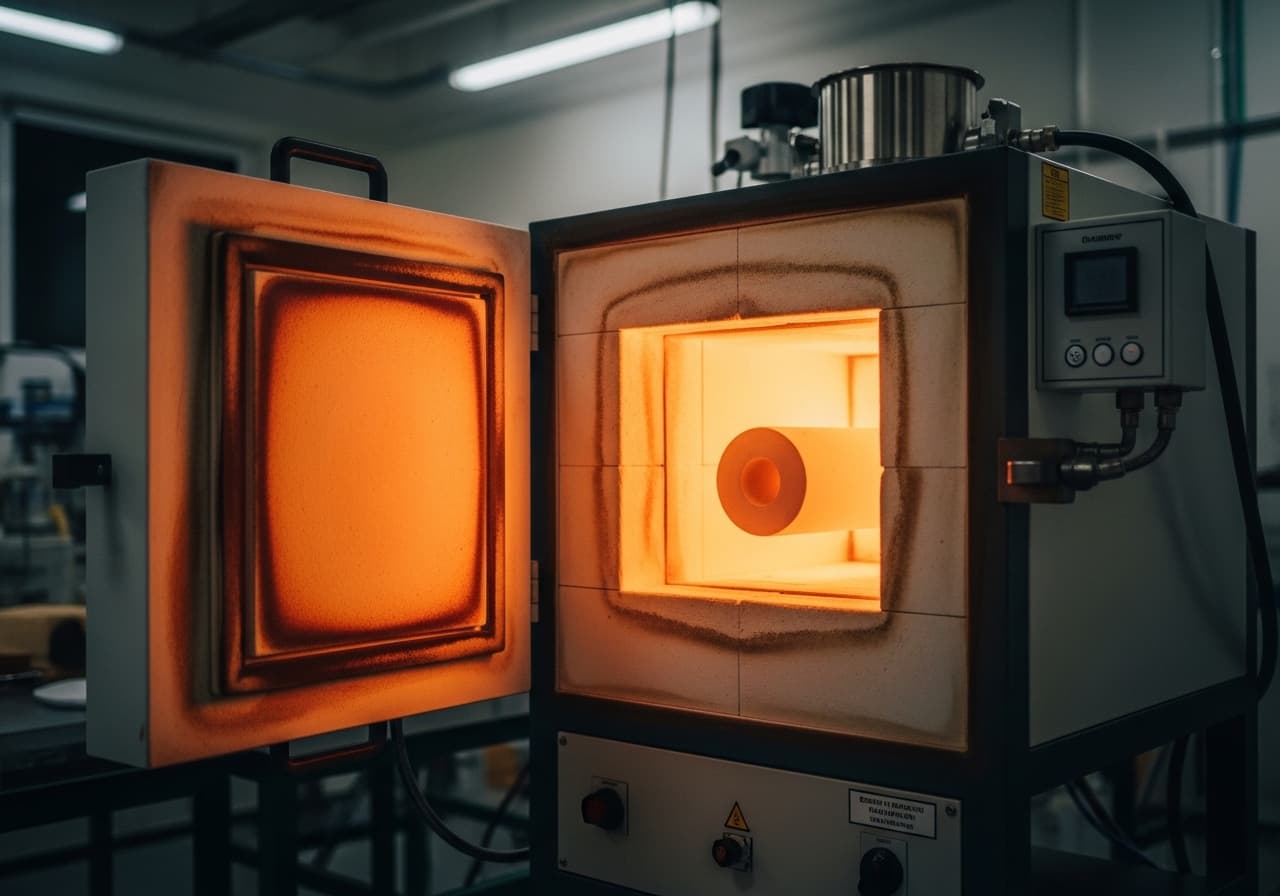

Muflová pec
Žáruvzdorné vyzdívky muflových pecí pro přesné tepelné zpracování.
Přehled profilu pece.
Muflová pec je vysoce přesným agregátem pro tepelné zpracování, v němž je vypalovaný materiál plynotěsnou muflí zcela oddělen od zdroje tepla a topných plynů. Tento nepřímý ohřev zajišťuje tepelné zpracování bez kontaminace a obzvlášť rovnoměrné rozložení teploty — rozhodující pro aplikace v jemné keramice, laboratorní analytice, elektrotechnickém průmyslu a při tepelném zpracování citlivých obrobků. SBS Refractory Service je vaším odborným partnerem pro žáruvzdornou údržbu a výměnu těles mufle, izolací a vyzdívek dveří u muflových pecí všech velikostí.
Žáruvzdorná vyzdívka muflové pece zahrnuje dvě podstatné komponenty: samotné těleso mufle a okolní izolaci. Těleso mufle — typicky z keramických materiálů, jako je karbid křemíku, korund nebo mullit — je ústředním dílem a určuje kvalitu procesu. Musí být plynotěsné, mít vysokou odolnost proti změnám teploty a zůstat chemicky inertní vůči vypalovanému materiálu. Izolace za muflí minimalizuje tepelné ztráty a chrání topné články. Tepelné střídavé zatížení při častých cyklech ohřevu a chladnutí vede během provozní doby k mikrotrhlinám a deformacím, které zhoršují funkci tělesa mufle.
SBS nabízí pro muflové pece komplexní rozsah služeb: od inspekce a posouzení trhlin přes keramickou opravu až po kompletní výměnu mufle. Naši odborníci posoudí přímo na místě, zda je oprava hospodárně smysluplná, nebo zda je lepším řešením nová montáž. U izolace sázíme na moderní materiály z keramických vláken, které snižují spotřebu energie a zkracují doby ohřevu. Každé nasazení je dokumentováno a funkce tělesa mufle se po dokončení prací ověřuje řízenou zkušební jízdou.
Typické problémy: Muflová pec.
Tato zatížení určují volbu materiálu a konstrukci žáruvzdorné vyzdívky.
Teplotní šok na tělese mufle
Časté cykly ohřevu a chladnutí vytvářejí v keramickém tělese mufle pnutí z teplotního šoku. Ta během provozní doby vedou k mikrotrhlinám, které se šíří a ohrožují plynotěsnost mufle. Materiály s vysokou odolností proti změnám teploty a řízený ohřev životnost prodlužují.
Tvorba trhlin a deformace
Dlouhodobým tepelným zatížením se může těleso mufle zdeformovat nebo mohou vzniknout průběžné trhliny. Zdeformované mufle vedou k nerovnoměrnému rozložení teploty ve vypalovacím prostoru a zhoršují kvalitu procesu. Pravidelná inspekce tato poškození odhalí včas.
Degradace izolace
Izolace mezi muflí a skříní pece stárne tepelným zatížením a časem ztrácí svůj izolační účinek. Následkem jsou rostoucí náklady na energii a delší doby ohřevu. Moderní izolace z keramických vláken nabízejí výrazně lepší dlouhodobou stabilitu než konvenční materiály.
Kontaminace vypalovacího prostoru
Netěsná mufle propouští topné plyny do vypalovacího prostoru, což vede k oxidaci nebo kontaminaci vypalovaného materiálu. Zejména v jemné keramice a laboratorní analytice může být tím znehodnocena celá vsázka. Plynotěsnost je nutné prověřit při každé inspekci.
Materiály a vyzdívka
Každá zóna vaší pece klade vlastní nároky na teplotní odolnost, chemickou odolnost a mechanickou zatížitelnost. Vybíráme optimální kombinaci materiálů.
Klikněte na materiál pro zobrazení detailů
Keramická mufle
Keramický tvarový dílProcesní komora
Keramické vlákno
Izolační materiálIzolace
Typické práce: Muflová pec.
Naše služby pro tento typ pece — od kompletní nové vyzdívky až po průběžnou údržbu.
Od prohlídky na místě až po přejímku.
Náš strukturovaný proces zajišťuje kvalitu, dodržení termínů a bezpečnost u každého projektu.
Posouzení a prohlídka na místě
Kontrola tělesa mufle na trhliny
Plánování
Koncepce opravy nebo výměny
Realizace
Oprava nebo výměna mufle
Bezpečnost
Standardní bezpečnost při práci na peci
Posouzení a prohlídka na místě
Naši specialisté provádějí důkladnou inspekci tělesa mufle. Pec se uvede na provozní teplotu a termografickou kamerou se zachytí rozložení teploty na vnějším plášti — horká místa poukazují na slabiny izolace. Po vychladnutí se těleso mufle vizuálně zkontroluje na trhliny, deformace a zabarvení. Plynotěsnost se posoudí tlakovou zkouškou. Do hodnocení se zahrnují také topné články a těsnění dveří.
Plánování
Na základě zjištěného stavu se rozhodne, zda postačí keramická oprava, nebo zda je nutná kompletní výměna mufle. U oprav se vyberou vhodné keramické opravné hmoty a stanoví se způsob nanášení. Při výměně mufle se náhradní těleso objedná na míru a izolace se navrhne nově. Harmonogram se úzce sladí s vaším výrobním provozem, aby se minimalizovala doba výpadku.
Realizace
Při opravě se trhliny vyplní speciálními keramickými hmotami a opravená místa se řízeně vysuší a vypálí. Při výměně mufle se staré těleso mufle opatrně demontuje, odstraní se izolace a prověří se stav topných článků. Nové těleso mufle se přesně usadí a izolace se nově vybuduje z modulů nebo desek z keramických vláken. Na závěr následuje řízený ohřev podle definované sušicí křivky.
Bezpečnost
Práce na muflové peci vyžadují standardní bezpečnostní opatření při práci na peci. Před zahájením prací se pec zcela odpojí od napětí a zajistí proti opětovnému zapnutí. Při manipulaci s materiály z keramických vláken je ochrana proti prachu zajištěna respirátory a odsáváním. Po dokončení prací se před opětovným uvedením pece do provozu prověří elektrická bezpečnost topných článků a řízení.
