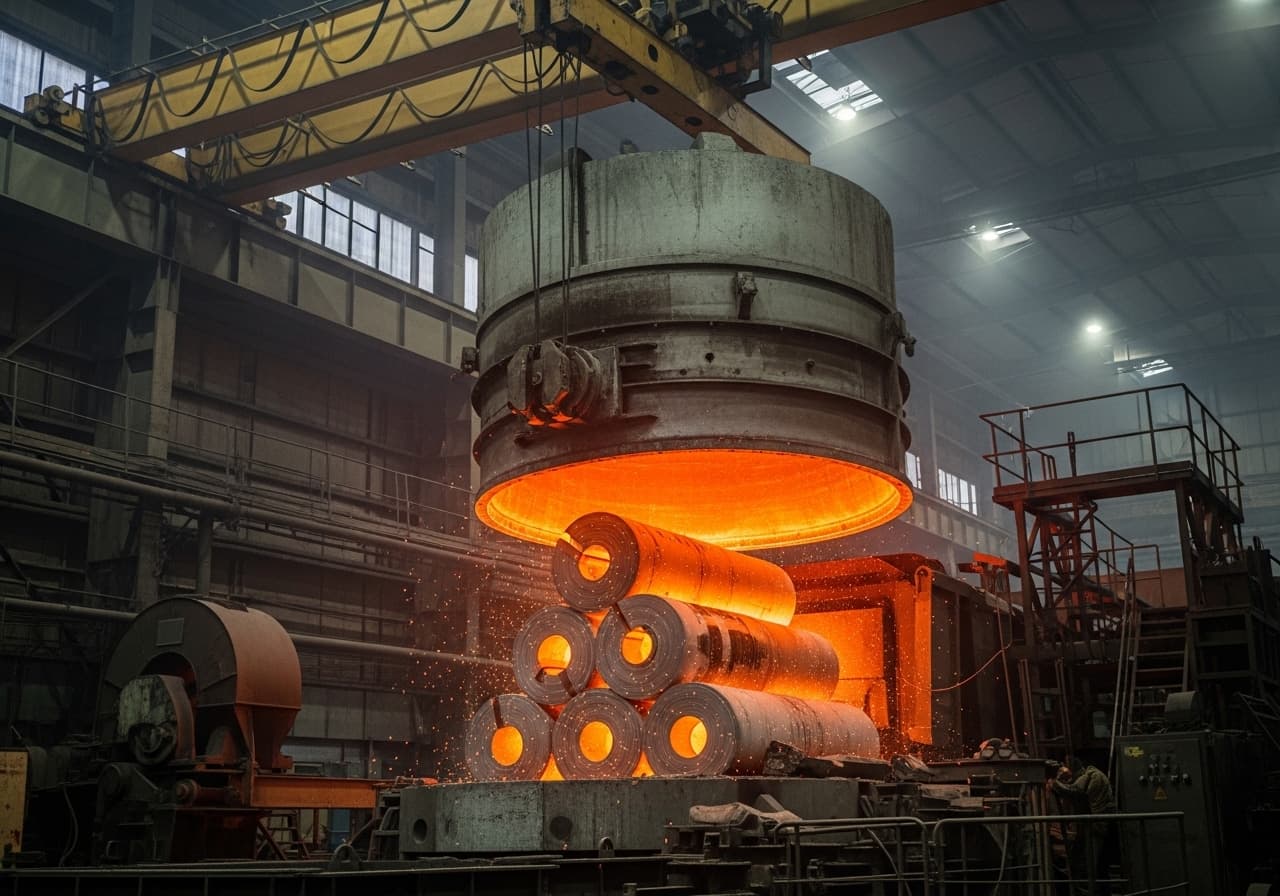

Poklopová pec
Žáruvzdorné vyzdívky poklopových pecí pro žíhání svitků a drátu.
Přehled profilu pece.
Poklopová pec je specializovanou vsázkovou pecí, která se používá zejména v ocelářském průmyslu a při výrobě drátu k žíhání svitků, drátěných svazků a pásové oceli. Její jedinečný konstrukční princip — snímatelný topný poklop nad ochranným poklopem a podstavcem pece — umožňuje přesnou kontrolu atmosféry a rovnoměrné rozložení tepla během procesu žíhání. SBS Refractory Service je vaším zkušeným partnerem pro žáruvzdorné vyzdívky poklopových pecí všech konstrukcí a velikostí. Naši specialisté zvládají zvláštní nároky izolace poklopu a těsnění podstavce a zajišťují maximální energetickou účinnost a procesní spolehlivost vašich žíhacích procesů.
Žáruvzdorná vyzdívka poklopové pece se od ostatních vsázkových pecí zásadně liší: topný poklop se pravidelně zvedá a přemisťuje na různé podstavce pecí, což izolaci silně namáhá mechanicky i tepelně. Každý přesun poklopu vyvolává otřesy a teplotní změny, které v průběhu životnosti vedou k únavě materiálu. Těsnění mezi poklopem a podstavcem je rozhodující pro kontrolu atmosféry — i nepatrné netěsnosti vedou k vnikání kyslíku, a tím k oxidaci žíhaného materiálu. To může citelně zhoršit kvalitu povrchu svitků a drátu.
SBS vyvíjí pro každou poklopovou pec izolační koncepci na míru, navrženou na maximální životnost poklopů a optimální energetickou účinnost. Moderní desky a moduly z keramických vláken stále více nahrazují konvenční cihelné vyzdívky v topném poklopu a výrazně snižují hmotnost poklopu při současně lepším izolačním výkonu. Nižší hmotnost poklopu odlehčuje jeřábové zařízení a snižuje mechanické opotřebení při každém přesunu. Naši pracovníci navíc kontrolují a obnovují těsnicí systémy podstavce odolné vysokým teplotám, které zajišťují plynotěsné vedení procesu pod ochrannou atmosférou.
Typické problémy: Poklopová pec.
Tato zatížení určují volbu materiálu a konstrukci žáruvzdorné vyzdívky.
Těsnost atmosféry u podstavce
Těsnění mezi ochranným poklopem a podstavcem pece musí být absolutně plynotěsné, aby se udržela ochranná atmosféra. Již malé netěsnosti vedou k vnikání vzduchu a k oxidaci žíhaného materiálu se ztrátou kvality.
Mechanické zatížení při přemisťování poklopu
Pravidelné zvedání a přemisťování topného poklopu jeřábem vyvolává otřesy a rázová zatížení, která mohou izolaci poškodit. Po mnoha cyklech to vede k únavě materiálu, úbytku vláken a defektům izolace.
Nerovnoměrné rozložení tepla
Poškozená nebo nerovnoměrně opotřebená izolace poklopu vede k teplotním rozdílům v prostoru pece. To zhoršuje rovnoměrnost žíhacího zpracování a může vést k nejednotným mechanickým vlastnostem žíhaného materiálu.
Hmotnost poklopu a zatížení jeřábu
Těžké konvenční cihelné vyzdívky výrazně zvyšují hmotnost poklopu a zatěžují jeřábovou a dopravní infrastrukturu. Přestavba na lehkou izolaci z keramických vláken může snížit hmotnost poklopu až o 70 procent.
Materiály a vyzdívka
Každá zóna vaší pece klade vlastní nároky na teplotní odolnost, chemickou odolnost a mechanickou zatížitelnost. Vybíráme optimální kombinaci materiálů.
Klikněte na materiál pro zobrazení detailů
Desky z keramických vláken
Keramické vláknoIzolace poklopu
Lehčené žáruvzdorné cihly
Žáruvzdorné cihlyVysokoteplotní zóna
Typické práce: Poklopová pec.
Naše služby pro tento typ pece — od kompletní nové vyzdívky až po průběžnou údržbu.
Od prohlídky na místě až po přejímku.
Náš strukturovaný proces zajišťuje kvalitu, dodržení termínů a bezpečnost u každého projektu.
Posouzení a prohlídka na místě
Kontrola izolace poklopu
Plánování
Optimalizace tepelné izolace
Realizace
Obnova izolační vyzdívky
Bezpečnost
Bezpečná přeprava poklopu
Posouzení a prohlídka na místě
Analýza stavu poklopové pece zahrnuje samostatnou kontrolu topného poklopu, ochranného poklopu a podstavce pece. Na topném poklopu posuzujeme stav izolace vizuální inspekcí a termografií za provozní teploty — tepelné mosty a defekty izolace se tak spolehlivě lokalizují. Na podstavci kontrolujeme těsnicí plochy na deformaci a opotřebení i stav těsnění odolného vysokým teplotám. Výsledky se shrnou do zprávy o zjištěném stavu, která rozepisuje potřebu oprav pro každou komponentu zvlášť.
Plánování
Ve fázi plánování stanovíme izolační koncepci topného poklopu a zvolíme optimální kombinaci desek z keramických vláken a lehčených žáruvzdorných cihel. Vypočítá se hmotnost poklopu po přestavbě a porovná se s nosností jeřábu. Pro těsnění podstavce se specifikuje vhodný těsnicí systém — přizpůsobený geometrii pece, druhu ochranného plynu a provozní teplotě. Období odstávky se koordinuje s vaším plánem výroby a zpracuje se harmonogram prací, který umožní přestavbu poklopu s minimálním přerušením výroby.
Realizace
Provedení začíná zvednutím topného poklopu a demontáží opotřebené izolace. Ocelový plášť poklopu se prohlédne na korozi a deformace, kotvy a upevňovací body se prověří a v případě potřeby obnoví. Nová izolace se buduje po vrstvách — desky z keramických vláken jako horká strana se zadní izolací z desek z křemičitanu vápenatého nebo z lehčených žáruvzdorných cihel. Na podstavci se přepracují těsnicí plochy a zabudují se nová vysokoteplotní těsnění. Na závěr následuje funkční zkouška těsnosti pod ochrannou atmosférou.
Bezpečnost
Při přepravě a montáži poklopu platí zvláštní bezpečnostní předpisy pro jeřábové práce a práce ve výšce. Poklop se před veškerými pracemi bezpečně usadí na montážní stojan a zajistí proti překlopení. Při manipulaci s keramickými vlákny se striktně dodržují platné předpisy o ochraně zdraví při práci — respirátory, ochranný oděv a odsávací zařízení jsou povinné. Veškeré práce se dokumentují a těsnost ochranné atmosféry se protokoluje.
Z našeho portfolia projektů.
Přes 500 úspěšně realizovaných projektů žáruvzdorných vyzdívek v regionu DACH a zemích Beneluxu.
