Cihla, nebo hmota: co kam patří ve spalovací komoře na biomasu

Zevnitř vypadá spalovací komora všude stejně horká. Není. Nad roštem leží žhavé lože, které se při každém posuvu pohne a mechanicky obrušuje stěnu. O dva metry výš, kde vstupuje sekundární vzduch, panuje nejvyšší teplota a nejsilnější turbulence. Ještě výš, na vstupu do kotle, spaliny chladnou — a právě tam se usazují alkálie. Tři zóny, tři zcela různá namáhání, v jediném prostoru.

Zavedení výrobci zařízení na spalování dřeva píší ve svých podkladech o „úplném šamotování ohniště”. To je správné a přesto neúplné: říká to, že se vyzdívá, ale ne čím a kde. Toto rozhodnutí padá na stavbě a rozhoduje o životnosti.

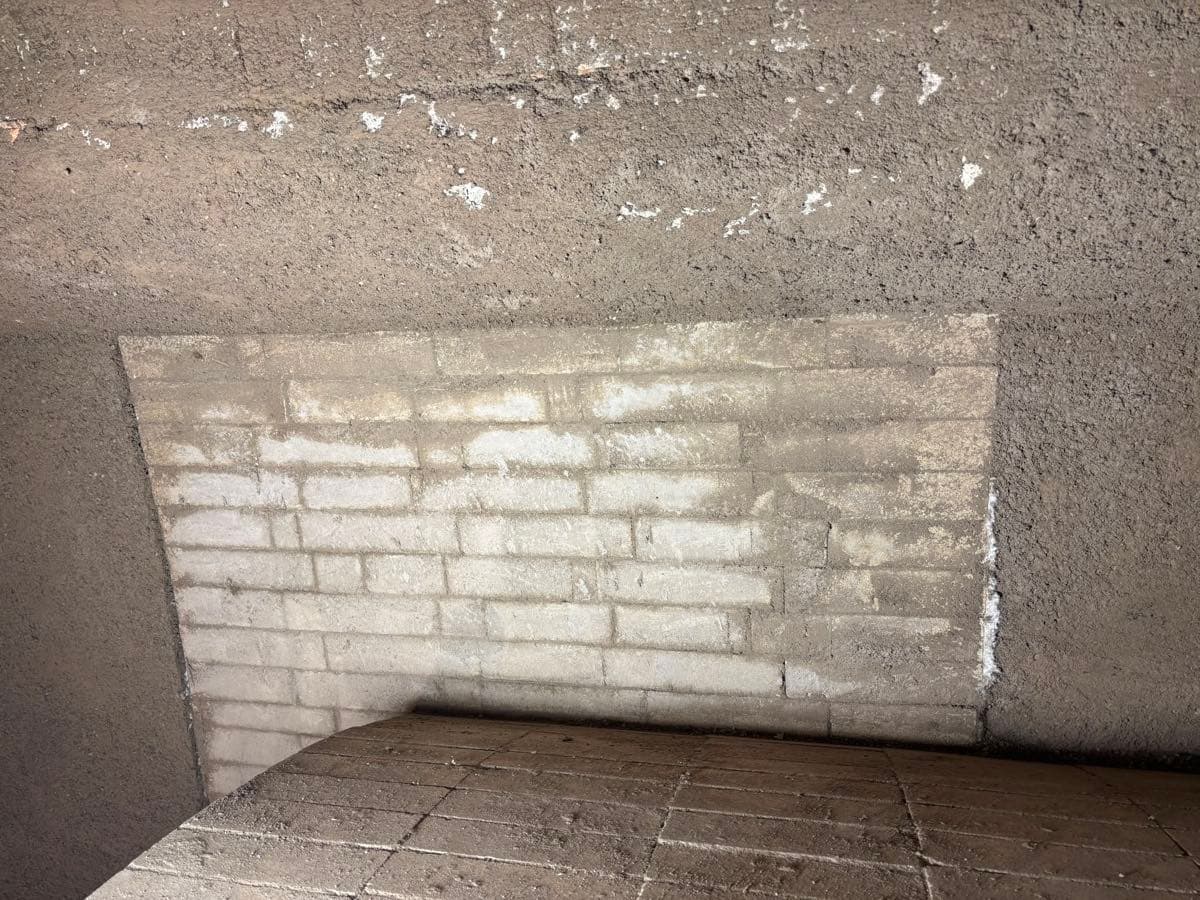

Nad roštem patří cihly

Posuvný rošt posouvá palivové lože po stupních vpřed. Co přitom dře podél boční stěny, je směs žhavého uhlí, popela a minerálních příměsí — písku z manipulace u lesní štěpky, kamenů a kovu u odpadního dřeva. Tento pohyb působí jako smirek, hodinu za hodinou, po celou topnou sezónu.

Proti mechanickému otěru je pálená cihla nad nepálenou hmotou. Byla v závodě vypálena nad 1 300 °C, její struktura je hotová, hustota rovnoměrná. Monolitická hmota tvrdne až za provozu — a činí tak u horkého povrchu rychleji než v hloubce. Právě v zóně, kde žhavé lože dře, je nejzranitelnější.

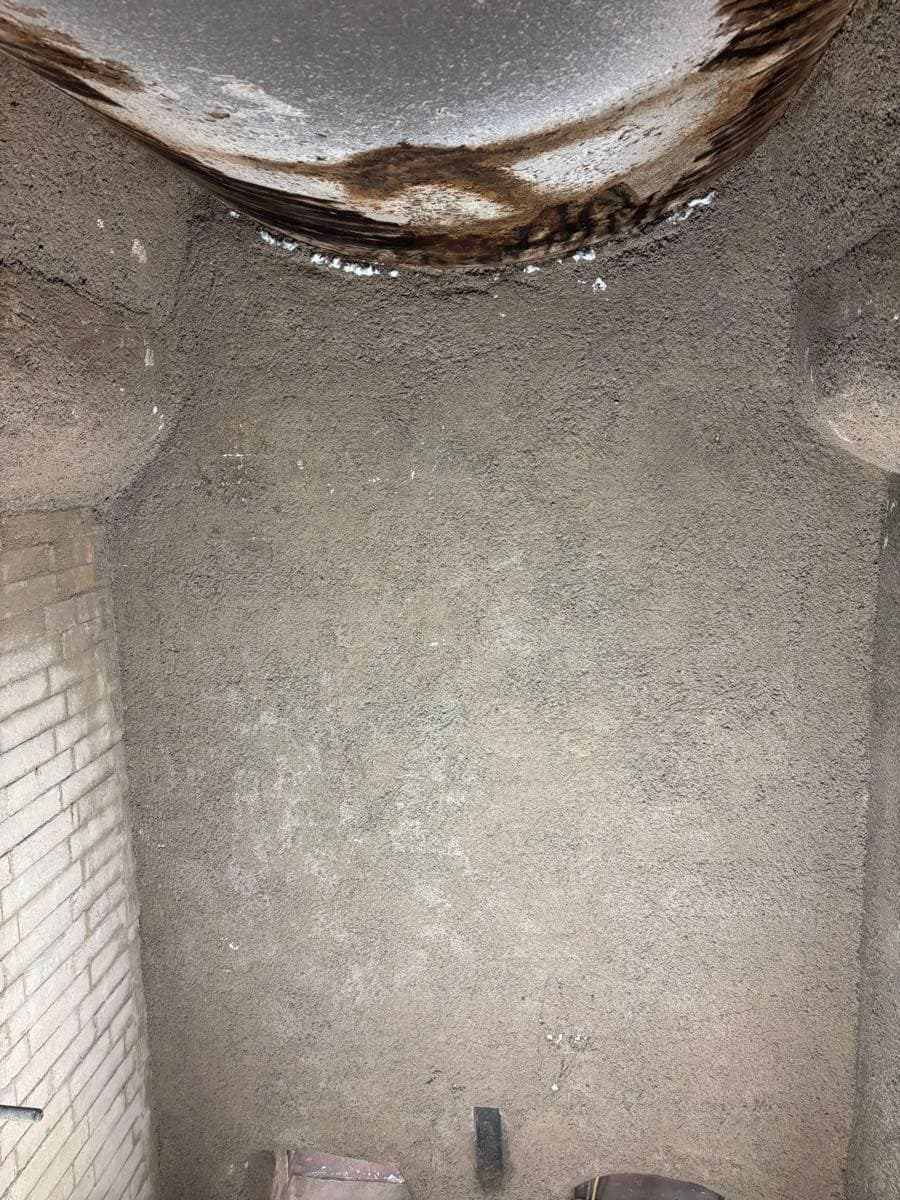

Nad žhavým ložem patří hmota

Nad roštovou zónou se poměr obrací. Otěr už tam není, zato geometrie: rohy, šikminy, přechod do kotle, prostupy pro sekundární vzduch a měřicí techniku. Vyzdít každý z těchto tvarů z cihel znamená přiřezávání, mnoho spár a mnoho míst, kde může něco začít.

Monolitická vyzdívka tam spáry nemá. Sleduje tvar, obepíná kotvy a prostupy bez švu a dá se zabudovat najednou. Co je jí nad roštem ke škodě — že plné pevnosti dosáhne až za provozu — zde nehraje roli.

Šev mezi oběma je vlastní práce

Tam, kde se stýkají dva materiály, vzniká nejslabší místo celé vyzdívky. Cihla a hmota se roztahují různě a činí tak v různých okamžicích: cihla sleduje teplotu ihned, hmota se zpožďuje a při prvním náběhu navíc smršťuje.

Běží-li tato hranice stěnou jako přímá vodorovná čára, byl postaven průběžný vrub. Při první změně zatížení se otevře a od té chvíle se trhlina propracovává po celé délce stěny. Proto se hranice ozubuje: cihelné vrstvy vstupují do hmoty stupňovitě, každý stupeň přesazený vůči dalšímu. Trhlina, která sleduje jeden stupeň, končí u dalšího.

Dilatační spáry nejsou zbytek

Žáruvzdorný materiál se při zahřívání roztahuje. Desetimetrová stěna komory přitom naroste o několik centimetrů. Nedostane-li na to místo, tlačí sama na sebe a někde povolí — obvykle tam, kde je to nejdražší.

• Spára musí probíhat svisle skrz a nesmí být přesazená, jinak se síla přece jen přenese cihlami.
• Ucpává se keramickým vláknem, ne vyplňuje maltou — vlákno povolí a přesto těsní proti spalinám.
• Její šířka vychází z roztažnosti zvolené cihly při provozní teplotě, ne ze zkušenostní hodnoty.
• Patří na staticky klidné místo, ne do rohu a ne vedle prostupu.

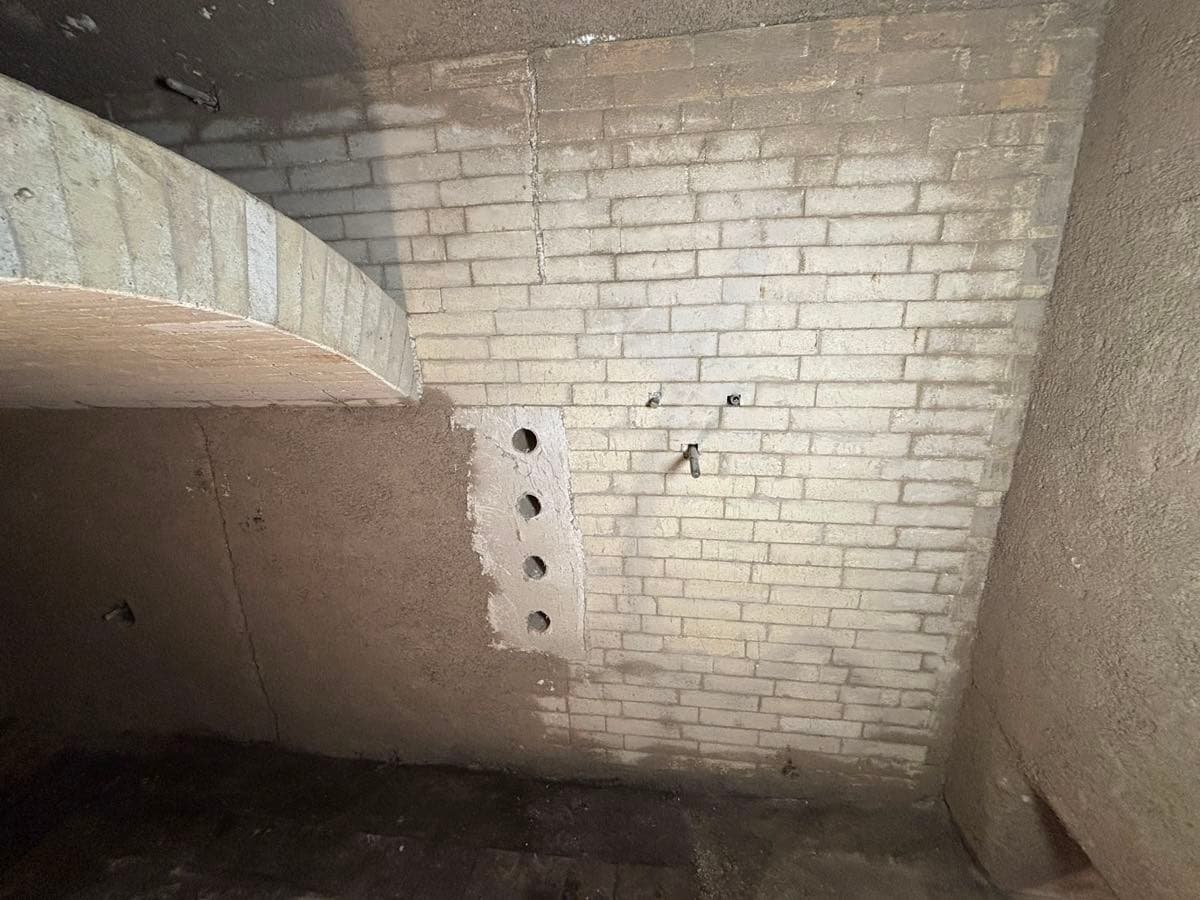

Trysky sekundárního vzduchu rozhodují o dohoření

Sekundární vzduch se vhání nad žhavé lože a zajišťuje dohoření stoupajících plynů. Sedí-li otvory špatně, dohoření se měřitelně zhorší — u běžných ohnišť s posuvným roštem je poloha trysek součástí návrhu ohniště, a ne maličkostí.

Pro žárotechnické práce to znamená: trysky se osazují při zabudování, nikoli prosekávají dodatečně. Dodatečně vyvrtaný otvor nemá uzavřený okraj, struktura je u vrtu narušená a vzduch proudí nekontrolovaně podél vyzdívky místo do proudu plynu. Obnovuje-li se pole s tryskami, jejich poloha se předem zaměří a poté obnoví — na milimetr.

Čím je toto palivo tak zvláštní

Dřevo hoří čistěji než uhlí, ale jeho popel je chemicky agresivnější. Draslík a sodík se ve žhavém loži odpařují, stoupají se spalinami a kondenzují tam, kde je chladněji — na vstupu do kotle a na prvních teplosměnných plochách. Tvoří tam s oxidem křemičitým vyzdívky nízkotavitelné sloučeniny. Povrch zeskelnatí, lepí a popel na něm ulpívá.

Proto se v této zóně nesmí zabudovat nejlevnější kvalita. Hutný materiál upravený pro odolnost vůči alkáliím nabízí alkáliím menší plochu k útoku než běžný šamot s otevřenou pórovitostí. U odpadního dřeva a materiálu z údržby krajiny je obsah alkálií vyšší než u čisté lesní štěpky — palivo tedy spolurozhoduje, jaký materiál patří na vstup do kotle.

Podle čeho poznat dobrou práci

Po zabudování vypadá každá spalovací komora spořádaně. Zda je, ukáže několik míst, která lze při přejímce cíleně prohlédnout:

• Běží hranice mezi cihlou a hmotou ozubeně, nebo jako přímka?
• Jsou dilatační spáry průběžně svislé a ucpané vláknem — nebo zamazané?
• Sedí otvory sekundárního vzduchu čistě ve vazbě, s uzavřeným okrajem?
• Je vazba nad roštem těsně spárovaná, nebo zejí maltové pásy několika milimetrů?
• Byla náběhová křivka předána písemně — a odpovídá zabudovanému materiálu?

Poslední bod se přeskakuje nejčastěji. Monolitická vyzdívka obsahuje po zabudování vodu, která musí pomalu uniknout. Při příliš rychlém náběhu vznikne ve struktuře tlak páry a povrch odprýskne. Nejpečlivější provedení je pak během několika hodin znehodnoceno.
