Kritische Zonen im Feuerraum erkennen und richtig auslegen

Warum Zonierung den Unterschied macht

Ein Feuerraum ist kein homogenes System. In unterschiedlichen Bereichen wirken völlig verschiedene Belastungskombinationen: Temperatur, chemischer Angriff, Erosion, Temperaturwechsel und mechanische Beanspruchung variieren stark je nach Position und Funktion des jeweiligen Auskleidungsbereichs. Wer den gesamten Feuerraum mit einem einzigen Material auskleidet, verschenkt entweder Geld in unkritischen Bereichen oder riskiert vorzeitiges Versagen in den Hochbelastungszonen. Die gezielte Zonierung, also die Zuordnung des jeweils optimalen Materials zur jeweiligen Belastungszone, ist der Schlüssel zu einer wirtschaftlichen und langlebigen Auskleidung.

Die typischen Schwachstellen

• Brennerumlauf: Extreme Temperaturspitzen und thermische Wechselbelastungen durch direkten Flammenkontakt erfordern hochtemperaturbeständige, thermoschockfeste Materialien

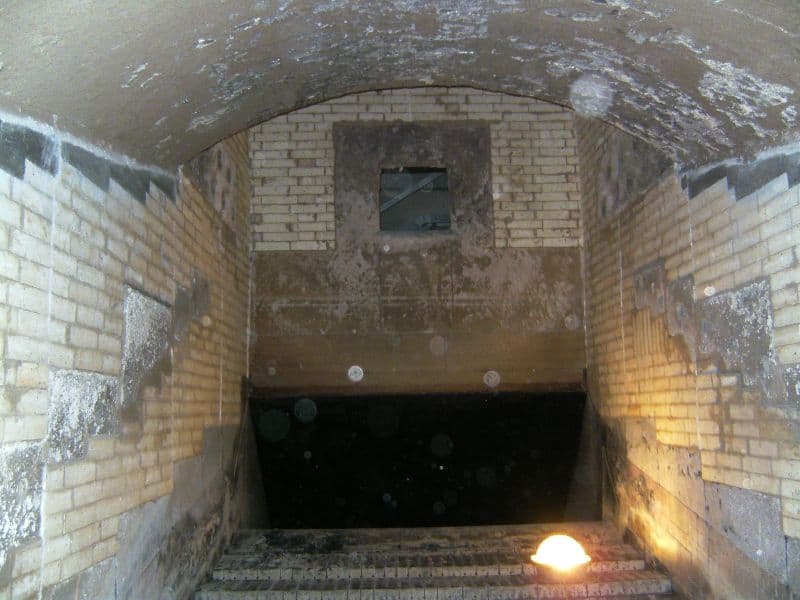

• Schlackenzone: Chemischer Angriff durch aggressive Schlackenschmelzen in Kombination mit Erosion verlangt nach korrosionsbeständigen und dichten Werkstoffen
• Rost-Wand-Übergang: Mechanische Belastung durch Rostreinigung und Aschefall bei gleichzeitig hoher Temperatur macht diesen Bereich besonders anfällig
• Einschnürung und Kesseleingang: Strömungsbeschleunigung und Flugaschebeladung führen zu starker Erosion, die abriebfeste Materialien erfordert
• Fugen und Übergänge: Materialwechsel und Dehnungsfugen sind potenzielle Schwachstellen, die konstruktiv sorgfältig gelöst werden müssen

Auslegung der kritischen Zonen

Die korrekte Auslegung einer kritischen Zone umfasst mehr als die Wahl des richtigen Materials. Die Wandstärke muss ausreichend dimensioniert sein, um sowohl den Verschleißabtrag über die geplante Kampagnendauer als auch die erforderliche thermische Isolation sicherzustellen. Die Verankerung muss die thermische Ausdehnung des Materials aufnehmen, ohne Spannungsrisse zu verursachen. Und die konstruktive Anbindung an die angrenzenden Bereiche muss Relativbewegungen zwischen verschiedenen Materialzonen ausgleichen.

In der Praxis bewegt sich die Auslegung oft in einem Spannungsfeld zwischen Materialkosten und Standzeit. Hochwertige Spezialwerkstoffe erhöhen die Investitionskosten pro Quadratmeter, können aber die Standzeit in kritischen Bereichen verdoppeln oder verdreifachen. Die wirtschaftliche Abwägung muss die gesamten Lebenszykluskosten berücksichtigen: Materialkosten, Montagekosten, Stillstandszeiten und Produktionsausfälle. In den allermeisten Fällen ist das hochwertigere Material in den kritischen Zonen die wirtschaftlich bessere Wahl.

Präventive Überwachung und rechtzeitiges Handeln

Auch bei optimaler Auslegung unterliegen kritische Zonen einem natürlichen Verschleiß. Entscheidend ist, diesen Verschleiß zu überwachen und rechtzeitig Gegenmaßnahmen einzuleiten. Regelmäßige Inspektionen, Temperaturüberwachung an der Ofenaußenwand und die systematische Dokumentation von Verschleißmustern ermöglichen es, Reparaturen gezielt zu planen und ungeplante Stillstände zu vermeiden. Eine Pflegespritzung zum richtigen Zeitpunkt kann eine kostspielige Neuzustellung um eine weitere Kampagne verzögern.
