Präzisionsarbeit an einem Schwert
Schmal, lang und maßkritisch – ein Bauteil ohne Toleranz nach oben
Ausgangslage
Ein Schwert trennt Strömungswege im Feuerraum und ist dabei ein ungewöhnliches Bauteil: sehr lang, sehr schmal und beidseitig thermisch belastet. Die Feuerfestzustellung muss über die gesamte Länge maßhaltig bleiben, weil jede Abweichung die Strömungsführung verändert – und damit unmittelbar den Ausbrand.
Leistungsumfang
- Aufmaß und Schalungsbau passend zur Bauteilgeometrie
- Monolithische Zustellung beider Seiten
- Kontrollierte Verdichtung über die gesamte Länge
- Ausschalen und Prüfung der Maßhaltigkeit
- Übergabe zur Aufheizung
Projektdaten
Die Aufgabenstellung
Die Geometrie ist schmal und langgestreckt, Toleranzen wirken sich über die gesamte Länge aus
Das Bauteil ist beidseitig thermisch belastet, die Zustellung muss auf beiden Seiten gleichwertig sein
Die Arbeiten fanden im eingerüsteten, staubgeschützt abgehängten Feuerraum statt
Schalung und Verdichtung mussten über die volle Länge gleichmäßig gelingen – Nacharbeit an dieser Stelle ist aufwendig
Der SBS-Ansatz
Wir haben die Schalung passgenau für die Geometrie des Schwerts aufgebaut, statt mit Standardelementen zu arbeiten. Damit bleibt die Wandstärke über die gesamte Länge konstant.
Die Zustellung erfolgte monolithisch. Auf einem so schmalen Bauteil ist jede Fuge eine potenzielle Schwachstelle – ein durchgehender Guss vermeidet sie von vornherein.
Verdichtung und Aushärtung wurden abschnittsweise kontrolliert, damit sich keine Lunker in der schmalen Querschnittsfläche halten.
Präzisionsarbeit an einem Schwert in Bildern

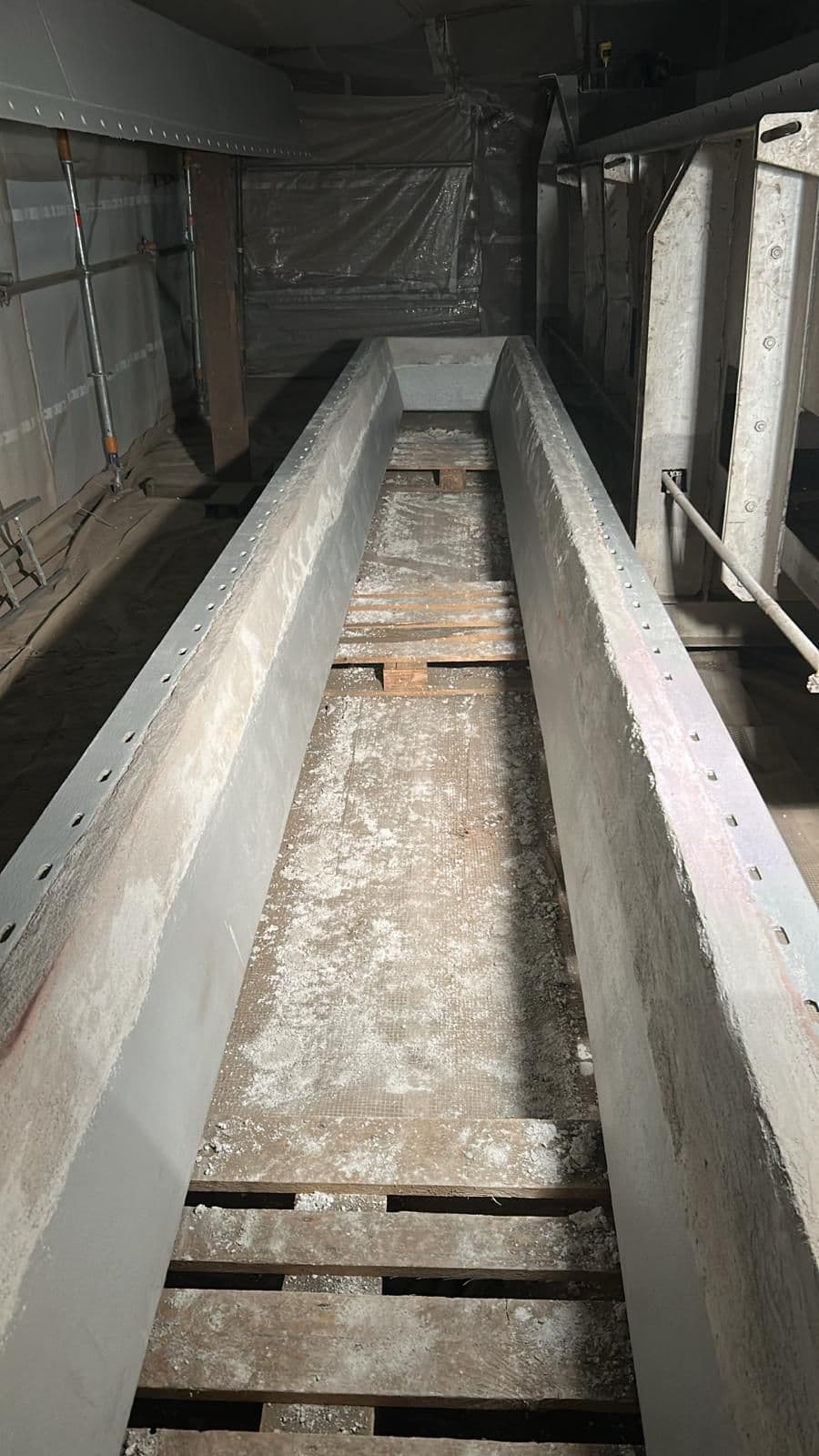

Monolithische Zustellung über die volle Länge – konstante Wandstärke ohne Fugen
Messbare Resultate
Die wichtigsten Kennzahlen des Projekts „Präzisionsarbeit an einem Schwert"
