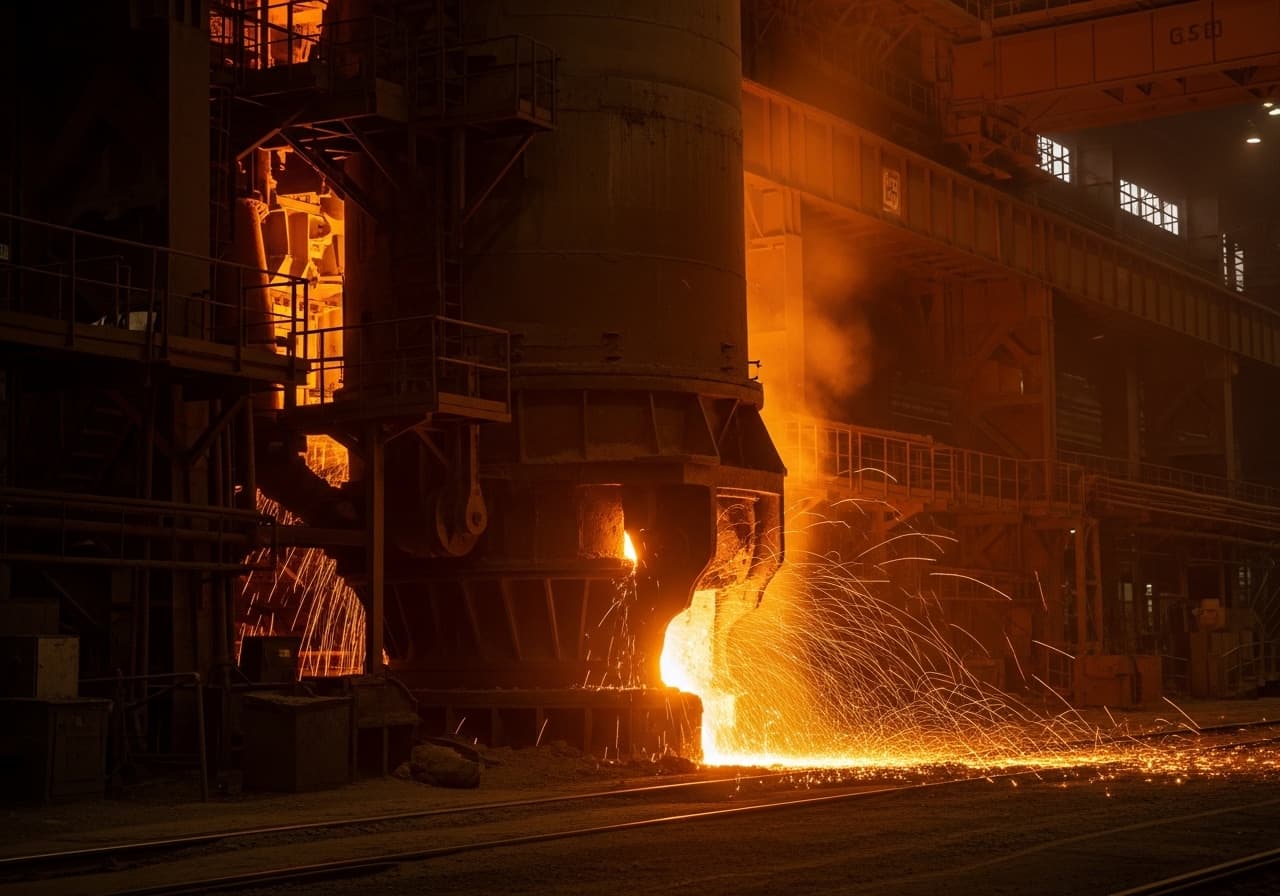

Vysoká pec
Žáruvzdorné vyzdívky a velké opravy vysokých pecí pro výrobu surového železa.
Přehled profilu pece.
Nístěj
Nejspodnější část vysoké pece, ve které se shromažďuje tekuté surové železo a struska. Vyzděna vysoce vodivými uhlíkovými cihlami a keramickými kelímkovými bloky. Chladicí systémy musí odvádět extrémní tepelné zatížení.
Zarážka
Kuželová přechodová oblast mezi rozporem a nístějí. Zde začíná tavení vsázky. Vyzdívku tvoří uhlíkové nebo SiC cihly a je silně namáhána napadením struskou a otěrem.
Rozpor
Nejširší průměr vysoké pece. Zóna vysokého tepelného zatížení stoupajícími horkými redukčními plyny; zde začíná měknutí vsázky. Vyzděna uhlíkovými nebo grafitovými cihlami s měděnými chladicími deskami.
Šachta
Horní kuželová část, v níž se vsázkové materiály předehřívají a předredukují. Vyzdívka z vysocehlinitých nebo SiC cihel, silně namáhaná otěrem vsázkou a napadením alkáliemi.
Sazebna
Horní zakončení vysoké pece se zavážecím zařízením. Zde se zaváží ruda, koks a přísady. Žáruvzdorná vyzdívka chrání proti otěru a středním teplotám.
Odpichový žlab
Žlab pro dopravu tekutého surového železa a strusky z vysoké pece k torpédovému nebo pánvovému vozu. Vyzděn vysocehlinitým žárobetonem a uhlíkovými cihlami.
Výfučny
Trysky pro přívod horkého větru v oblasti nístěje. Jsou z vodou chlazené mědi se žáruvzdorným opláštěním. Tepelně i mechanicky nejvíce namáhané přímým kontaktem se spalovací zónou.
Velké projekty ve výrobě surového železa — spolehlivě realizované.
Vysoká pec je největším a nejsložitějším agregátem železářského a ocelářského průmyslu. S provozními teplotami až 2 100 °C v oblasti nístěje a s délkou kampaně 15 až 20 let klade žáruvzdorná vyzdívka extrémní nároky na materiál, plánování i provedení. SBS Refractory Service GmbH doprovází provozovatele vysokých pecí při nových vyzdívkách a velkých opravách jako zkušený partner pro žáruvzdorné vyzdívky s plnou odpovědností za projekt.
Žáruvzdorná vyzdívka vysoké pece se skládá z několika materiálových zón, které jsou přesně sladěny s příslušným tepelným, chemickým a mechanickým zatížením. V oblasti nístěje se nasazují vysoce vodivé uhlíkové cihly, v oblasti šachty vysocehlinité cihly s optimalizovanou odolností proti otěru. SBS disponuje know-how pro výběr materiálu, plánování kladení i zajištění kvality všech žáruvzdorných zón — od pancíře dna až po potrubí kychtového plynu.
Nová vyzdívka vysoké pece je velký projekt s několikaměsíční dobou výstavby a se stovkami zapojených odborníků. SBS přebírá žáruvzdorné práce v rámci celkového plánování odstávky a koordinuje včasné zabudování všech žáruvzdorných komponent. Naše týmy pracují v nejnáročnějších podmínkách ve stísněných prostorech a ve velkých výškách — vždy podle přísných bezpečnostních standardů.
Typické problémy: Vysoká pec.
Tato zatížení určují volbu materiálu a konstrukci žáruvzdorné vyzdívky.
Extrémní teploty v nístěji
V oblasti nístěje panují teploty až 2 100 °C při současném kontaktu s tekutým surovým železem a agresivní vysokopecní struskou. Uhlíkové cihly musí těmto podmínkám odolávat po desítky let.
Chemické napadení alkáliemi
Alkalické sloučeniny ze vsázky (draslík, sodík) cirkulují ve vysoké peci a ukládají se v žáruvzdorných cihlách. Toto obohacení alkáliemi vede k nabobtnání a k destrukci struktury cihel v oblasti šachty.
Otěr pohybem vsázky
Sestupný pohyb sloupce vsázky z rudy, koksu a přísad vytváří trvalý otěr na vyzdívce šachty. Zejména ve spodní části šachty a v zarážce jsou mechanická zatížení extrémně vysoká.
Složitost velkého projektu
Nová vyzdívka vysoké pece je velký projekt s několikaměsíční dobou výstavby, se stovkami odborníků a s tisíci tunami žáruvzdorného materiálu. Včasná koordinace všech profesí vyžaduje zkušené projektové řízení.
Práce ve stísněných prostorech
Žáruvzdorné práce v nístěji a v rozporu probíhají ve stísněných, tmavých prostorech při vysokých zbytkových teplotách. Zvláštní bezpečnostní opatření, jako je větrání, detektory plynů a záchranné koncepty, jsou nezbytně nutná.
Materiály a vyzdívka
Každá zóna vaší pece klade vlastní nároky na teplotní odolnost, chemickou odolnost a mechanickou zatížitelnost. Vybíráme optimální kombinaci materiálů.
Klikněte na materiál pro zobrazení detailů
Uhlíkové cihly
Žáruvzdorné cihlyOblast nístěje a pancíř dna
Vysocehlinité cihly
Žáruvzdorné cihlyOblast šachty a zarážky
Typické práce: Vysoká pec.
Naše služby pro tento typ pece — od kompletní nové vyzdívky až po průběžnou údržbu.
Od prohlídky na místě až po přejímku.
Náš strukturovaný proces zajišťuje kvalitu, dodržení termínů a bezpečnost u každého projektu.
Posouzení a prohlídka na místě
Endoskopická inspekce a analýza profilu opotřebení po odstavení vysoké pece.
Plánování
Plánování velkého projektu s podrobným harmonogramem, objednávkou materiálu a plánem personálu.
Realizace
Kompletní vybourání a nová vyzdívka všech žáruvzdorných zón uhlíkovými, keramickými a korundovými cihlami.
Bezpečnost
Rozsáhlá bezpečnostní opatření při pracích za tepla ve stísněných prostorech, nutné detektory plynů.
Posouzení a prohlídka na místě
Po řízeném odstavení a ochlazení vysoké pece začíná komplexní analýza stavu. Endoskopické inspekce výfučnami a odpichovými otvory umožňují první pohled dovnitř pece. 3D laserové zaměření zachytí profil opotřebení všech žáruvzdorných zón. Odebírají se jádrové vývrty a v laboratoři se analyzují na zbytkovou tloušťku, infiltraci a strukturní celistvost.
Plánování
Plánování nové vyzdívky vysoké pece je složitý velký projekt. Pro každou zónu se zpracují podrobné kladečské plány, vypočtou se množství materiálu a zkoordinuje se nákupní logistika. Harmonogram se odsouhlasí se všemi zúčastněnými profesemi. SBS zpracuje komplexní koncepci bezpečnosti a ochrany zdraví pro celou fázi výstavby. Plán personálu zahrnuje několik směn specializovaných pracovníků pro žáruvzdorné vyzdívky.
Realizace
Strojní vybourání staré vyzdívky začíná od sazebny směrem dolů. Speciální stroje odstraňují opotřebené cihly po zónách. Po vyčištění a inspekci ocelového pláště se instalují nové chladicí systémy. Nová vyzdívka probíhá po zónách zdola nahoru: pancíř dna, cihly nístěje, zarážka, rozpor a šachta. Každá zóna vyžaduje specifické techniky kladení a materiály. Na závěr následuje řízený program ohřevu trvající několik týdnů.
Bezpečnost
Práce ve vysoké peci vyžadují maximální míru bezpečnostních opatření. Nucené větrání zajišťuje kvalitu dýchatelného vzduchu ve stísněných prostorech. Detektory CO se nosí trvale. Záchranné koncepty se speciálním vyprošťovacím vybavením jsou připraveny k nasazení. Všichni pracovníci jsou denně poučováni a nosí kompletní OOPP. Práce ve výškách vyžadují zajištění proti pádu. Koordinace s ostatními profesemi zabraňuje vzájemnému ohrožení.
Z našeho portfolia projektů.
Přes 500 úspěšně realizovaných projektů žáruvzdorných vyzdívek v regionu DACH a zemích Beneluxu.
