Muffelofen
Feuerfeste Auskleidung von Muffelöfen für präzise Wärmebehandlungen.
Ofenprofil im Überblick.

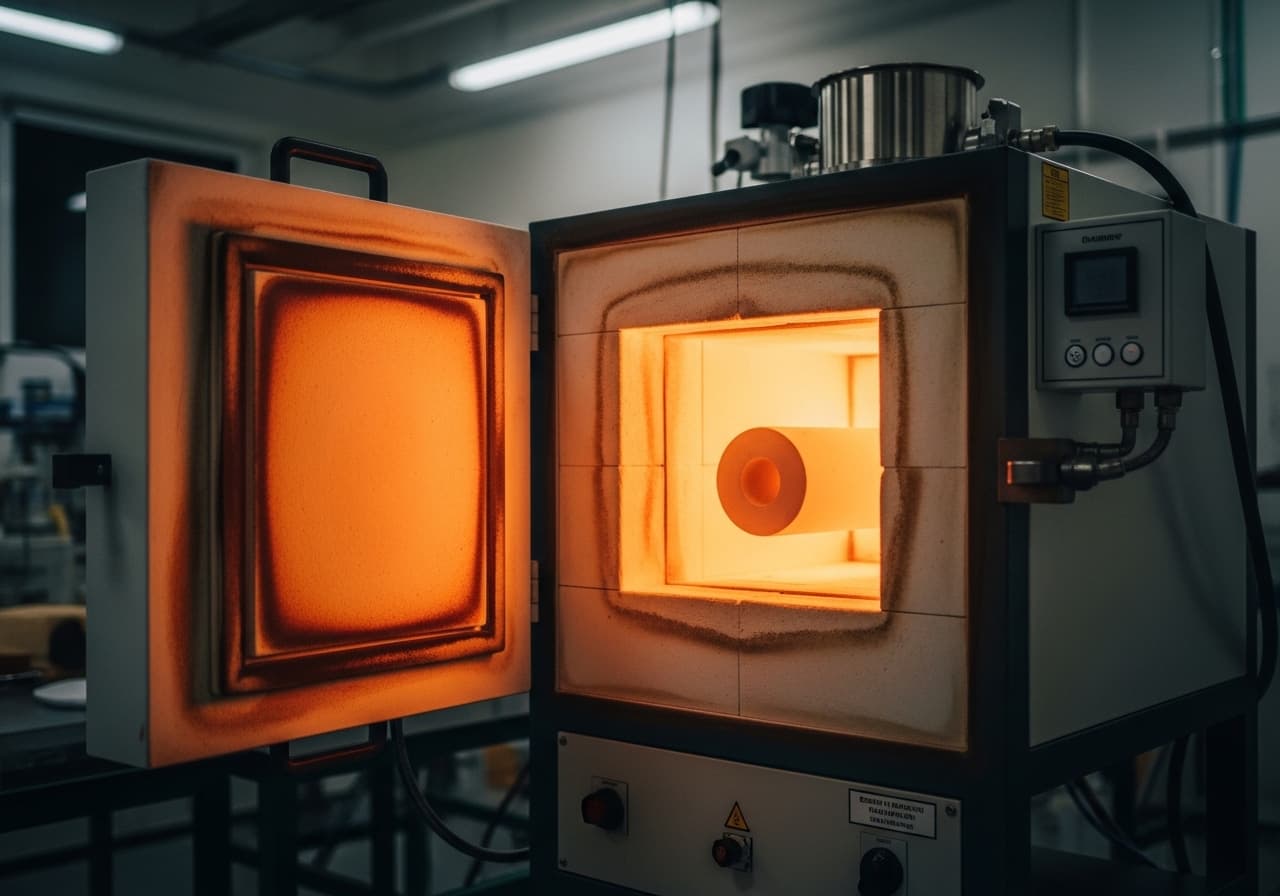

Der Muffelofen ist ein hochpräzises Wärmebehandlungsaggregat, bei dem das Brenngut durch eine gasdichte Muffel vollständig von der Wärmequelle und den Heizgasen getrennt wird. Diese indirekte Beheizung gewährleistet eine kontaminationsfreie und besonders gleichmäßige Temperaturverteilung — entscheidend für Anwendungen in der Feinkeramik, Laboranalytik, Elektronikindustrie und Wärmebehandlung empfindlicher Werkstücke. SBS Refractory Service ist Ihr Fachbetrieb für die feuerfeste Instandhaltung und den Austausch von Muffelkörpern, Isolierungen und Türauskleidungen bei Muffelöfen aller Baugrößen.
Die feuerfeste Auskleidung eines Muffelofens umfasst zwei wesentliche Komponenten: den Muffelkörper selbst und die umgebende Isolierung. Der Muffelkörper — typischerweise aus keramischen Werkstoffen wie Siliziumkarbid, Korund oder Mullit — ist der zentrale Bauteil und bestimmt die Prozessqualität. Er muss gasdicht sein, eine hohe Temperaturwechselbeständigkeit aufweisen und chemisch inert gegenüber dem Brenngut bleiben. Die Isolierung hinter der Muffel minimiert die Wärmeverluste und schützt die Heizelemente. Thermische Wechselbelastung durch häufige Aufheiz- und Abkühlzyklen führt über die Betriebszeit zu Mikrorissen und Verformungen, die die Funktion des Muffelkörpers beeinträchtigen.
SBS bietet für Muffelöfen ein umfassendes Leistungsspektrum: von der Inspektion und Rissbeurteilung über die keramische Reparatur bis zum kompletten Muffelaustausch. Unsere Fachleute beurteilen vor Ort, ob eine Reparatur wirtschaftlich sinnvoll ist oder ein Neueinbau die bessere Lösung darstellt. Bei der Isolierung setzen wir auf moderne Keramikfaser-Materialien, die den Energieverbrauch senken und die Aufheizzeiten verkürzen. Jeder Einsatz wird dokumentiert und die Funktion des Muffelkörpers nach Abschluss der Arbeiten durch eine kontrollierte Probefahrt verifiziert.
Typische Probleme beim Muffelofen.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Thermoschock am Muffelkörper
Häufige Aufheiz- und Abkühlzyklen erzeugen Thermoschock-Spannungen im keramischen Muffelkörper. Diese führen über die Betriebszeit zu Mikrorissen, die sich ausbreiten und die Gasdichtigkeit der Muffel gefährden. Materialien mit hoher Temperaturwechselbeständigkeit und ein kontrolliertes Aufheizen verlängern die Lebensdauer.
Rissbildung und Verformung
Durch langzeitige thermische Belastung kann sich der Muffelkörper verformen oder durchgehende Risse bilden. Verformte Muffeln führen zu ungleichmäßiger Temperaturverteilung im Brennraum und beeinträchtigen die Prozessqualität. Eine regelmäßige Inspektion erkennt diese Schäden frühzeitig.
Isolierungsdegradation
Die Isolierung zwischen Muffel und Ofengehäuse altert durch thermische Belastung und verliert mit der Zeit ihre Dämmwirkung. Steigende Energiekosten und längere Aufheizzeiten sind die Folge. Moderne Keramikfaser-Isolierungen bieten deutlich bessere Langzeitstabilität als konventionelle Materialien.
Kontamination des Brennraums
Eine undichte Muffel lässt Heizgase in den Brennraum eindringen, was zu Oxidation oder Kontamination des Brennguts führt. Besonders in der Feinkeramik und Laboranalytik kann dies die gesamte Charge unbrauchbar machen. Die Gasdichtigkeit muss bei jeder Inspektion überprüft werden.
Werkstoffe & Auskleidung
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Keramische Muffel
Keramischer FormkörperProzesskammer
Keramikfaser
IsoliermaterialIsolierung
Typische Arbeiten am Muffelofen.
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Von der Begehung bis zur Abnahme.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Befund & Begehung
Prüfung des Muffelkörpers auf Risse
Planung
Reparatur- oder Austauschkonzept
Ausführung
Muffelreparatur oder -austausch
Sicherheit
Standardmäßige Ofensicherheit
Befund & Begehung
Unsere Spezialisten führen eine gründliche Inspektion des Muffelkörpers durch. Der Ofen wird auf Betriebstemperatur gebracht und mit einer Thermografiekamera die Temperaturverteilung an der Außenhaut erfasst — Hotspots deuten auf Isolierungsschwächen hin. Nach dem Abkühlen wird der Muffelkörper visuell auf Risse, Verformungen und Verfärbungen geprüft. Die Gasdichtigkeit wird mittels Drucktest bewertet. Die Heizelemente und die Türdichtung werden ebenfalls in die Beurteilung einbezogen.
Planung
Basierend auf dem Befund wird entschieden, ob eine keramische Reparatur ausreicht oder ein kompletter Muffelaustausch erforderlich ist. Bei Reparaturen werden die geeigneten keramischen Reparaturmassen ausgewählt und das Applikationsverfahren festgelegt. Bei einem Muffelaustausch wird der Ersatzkörper maßgefertigt bestellt und die Isolierung neu konzipiert. Der Terminplan wird eng mit Ihrem Produktionsbetrieb abgestimmt, um die Ausfallzeit zu minimieren.
Ausführung
Bei einer Reparatur werden Risse mit speziellen keramischen Massen verfüllt und die reparierten Stellen kontrolliert getrocknet und eingebrannt. Bei einem Muffelaustausch wird der alte Muffelkörper vorsichtig demontiert, die Isolierung entfernt und der Zustand der Heizelemente geprüft. Der neue Muffelkörper wird exakt positioniert und die Isolierung mit Keramikfaser-Modulen oder -Platten neu aufgebaut. Abschließend erfolgt ein kontrolliertes Aufheizen nach definierter Trocknungskurve.
Sicherheit
Die Arbeiten am Muffelofen erfordern standardmäßige Ofensicherheitsmaßnahmen. Vor Arbeitsbeginn wird der Ofen vollständig spannungsfrei geschaltet und gegen Wiedereinschalten gesichert. Beim Umgang mit Keramikfaser-Materialien wird Staubschutz durch Atemmasken und Absaugung sichergestellt. Nach Abschluss der Arbeiten wird die elektrische Sicherheit der Heizelemente und Steuerung geprüft, bevor der Ofen wieder in Betrieb genommen wird.
Aus unserem Projektportfolio.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Muffelofen
Häufige Fragen
Alles Wichtige zum Muffelofen
