Dehnfugen: die unscheinbarste Ursache für Feuerfest-Schäden

5 Zentimeter — so viel dehnt sich eine 10 Meter lange Schamottewand beim Aufheizen auf Betriebstemperatur aus. Dichte Hochtonerde- oder Magnesitqualitäten deutlich mehr. Diese Ausdehnung braucht Platz. Bekommt sie ihn nicht, entstehen Druckspannungen — und daraus Abplatzungen, Aufwölbungen und Risse.

Aus über 500 Projekten wissen wir: Dehnfugen gehören zu den häufigsten, aber am wenigsten beachteten Schadensursachen im Feuerfestbau.

Fünf Grundsätze aus der Praxis

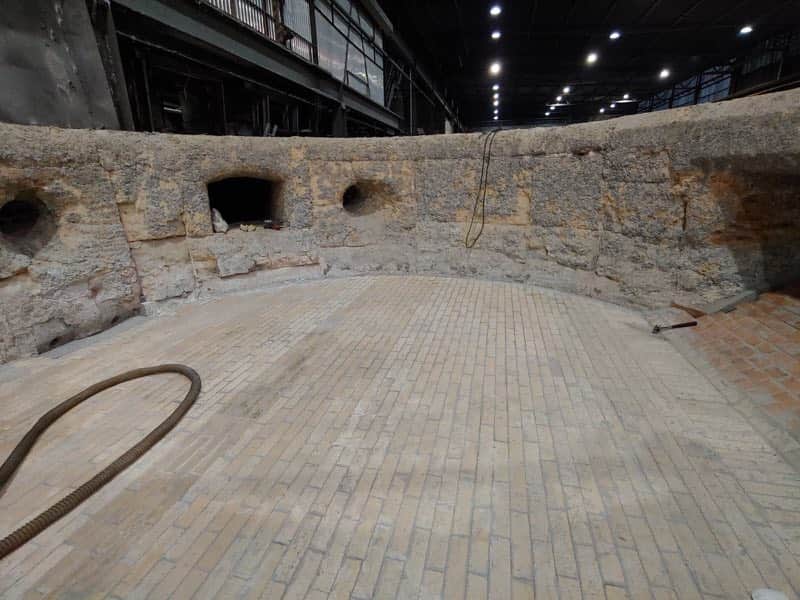

• Fugenbreite zonenweise auslegen — nach Material, Temperaturniveau und Geometrie, nicht nach Faustformel über den ganzen Ofen.
• Kritische Stellen priorisieren: Ecken, Türen, Brennerdurchführungen und Materialübergänge konzentrieren die Spannungen.
• Fugen versetzt und labyrinthartig ausführen — eine durchgehende Fuge bis zur Isolierung wird im Betrieb zum Gaskanal.
• Nicht überdimensionieren: Zu breite Fugen infiltrieren mit Schmelze und Staub und brennen aus.
• Fugenbild bei jeder Inspektion dokumentieren: Zugedrückte Fugen kündigen Schäden an, lange bevor die Wand sich verformt.

Gebaut wird kalt, gearbeitet wird heiß

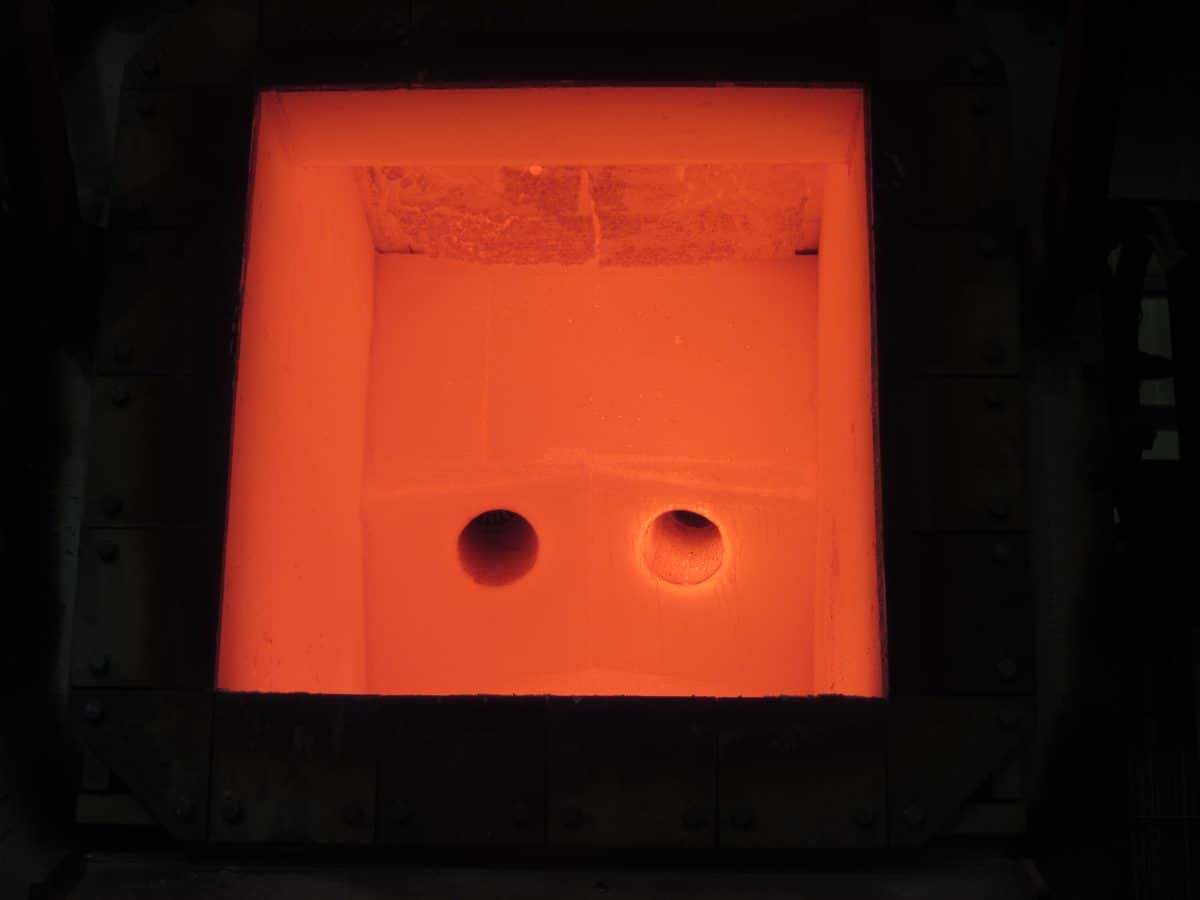

Eine neu zugestellte Brennerkammer wird kalt übergeben: hell, sauber und maßgenau. Beurteilen muss man sie aber bei Betriebstemperatur. Dehnfugen und Übergänge setzen wir deshalb so, dass sie sich erst warm schließen. Brennersteine sitzen mit einer nachgiebigen Fuge in der Wand, damit sich beide dehnen können, ohne sich gegenseitig abzusprengen. Das beste Zeugnis ist später das Glühbild: Gleichmäßiges Glühen zeigt eine gesunde Zustellung, helle oder dunkle Flecken sind Hinweise, denen wir nachgehen — mit Thermografie auch von außen.
