Regarnissage par zones d’une chambre de combustion biomasse
Trois zones, trois sollicitations — le bon matériau à chaque endroit
Situation initiale
Dans la chambre de combustion d’une centrale de cogénération biomasse à grille mobile, le garnissage avait atteint la fin de sa durée de vie : le lit de braises avait usé la maçonnerie au-dessus de la grille, les transitions et joints de dilatation étaient fatigués, et la structure autour des buses d’air secondaire était endommagée. L’exploitant a confié à SBS Refractory Service le regarnissage par zones pendant l’arrêt planifié.
Étendue des prestations
- Relevé de l’état et mesure des positions de buses
- Démolition du garnissage usé
- Maçonnerie au-dessus de la grille, garnissage monolithique au-dessus
- Transition dentée en escalier, joints de dilatation bourrés de fibre céramique
- Remise avec courbe de montée en température écrite
Données du projet
La problématique
Trois sollicitations totalement différentes dans un même espace : abrasion mécanique au-dessus de la grille, température maximale et turbulence dans la zone d’air secondaire, attaque alcaline à l’entrée chaudière
La transition entre maçonnerie et garnissage monolithique ne devait pas former de point faible continu
La position des buses d’air secondaire devait être conservée exactement — elle fait partie du dimensionnement du foyer et détermine la combustion complète
Fenêtre d’arrêt serrée : démolition, reconstruction et montée en température contrôlée dans le délai prévu
L'approche SBS
Au-dessus de la grille, un appareil serré en briques réfractaires cuites a été posé — à joints minces là où le lit de braises frotte contre la paroi à chaque poussée. Au-dessus suit le garnissage monolithique, qui épouse angles, pentes et traversées sans joint, en une seule coulée.
La limite entre les deux constructions a été dentée en escalier, chaque marche décalée par rapport à la suivante — une fissure qui suit une marche s’arrête à la suivante. Les joints de dilatation traversent verticalement et ont été bourrés de fibre céramique au lieu d’être remplis de mortier. Les buses d’air secondaire ont été relevées avant la démolition et rétablies au millimètre lors de la pose.
À l’entrée chaudière, où les fumées refroidissent et où les alcalins condensent, un matériau riche en alumine a été mis en œuvre. La remise s’est faite avec une courbe de montée en température écrite, afin que l’eau de gâchage des zones monolithiques puisse s’échapper de façon contrôlée.
Regarnissage par zones d’une chambre de combustion biomasse en images

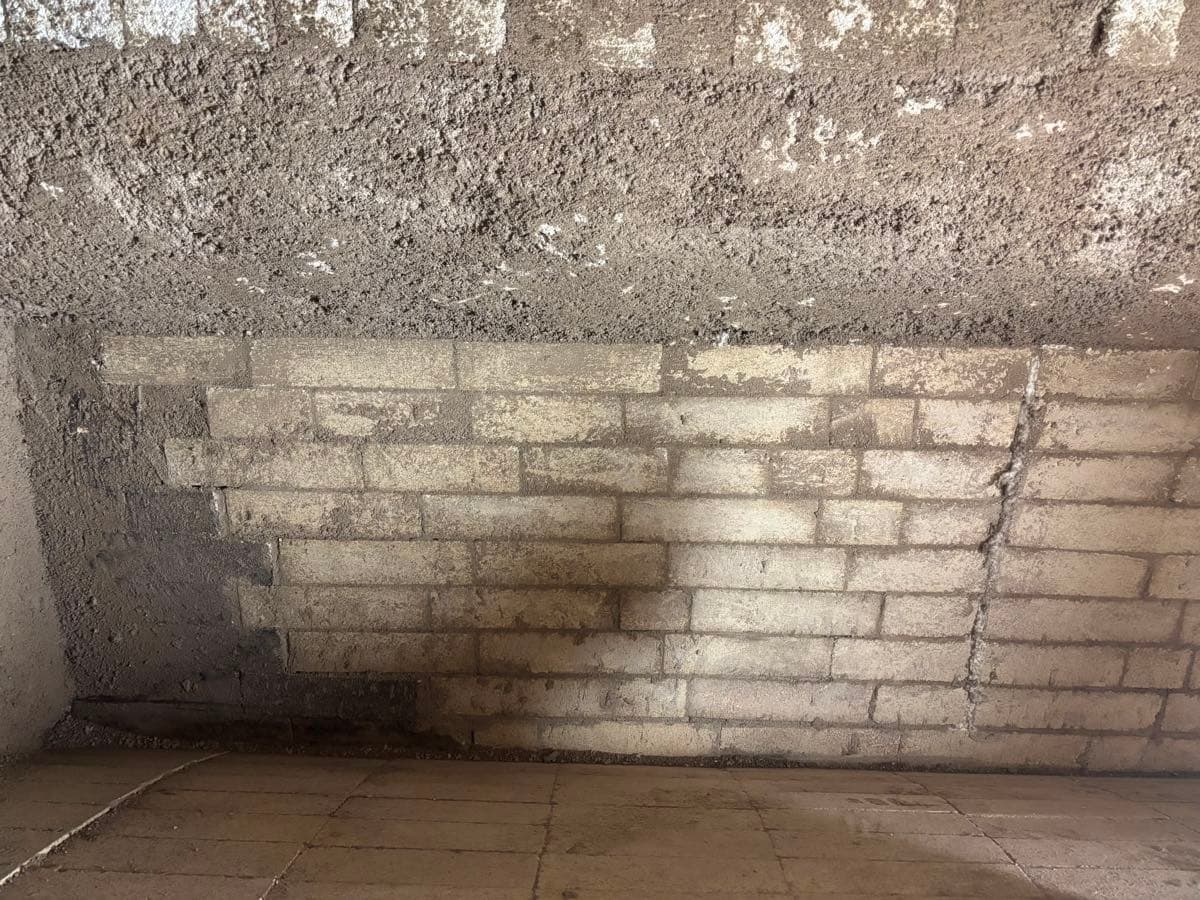

La limite court en escalier, pas en ligne droite — à droite, le joint de dilatation continu

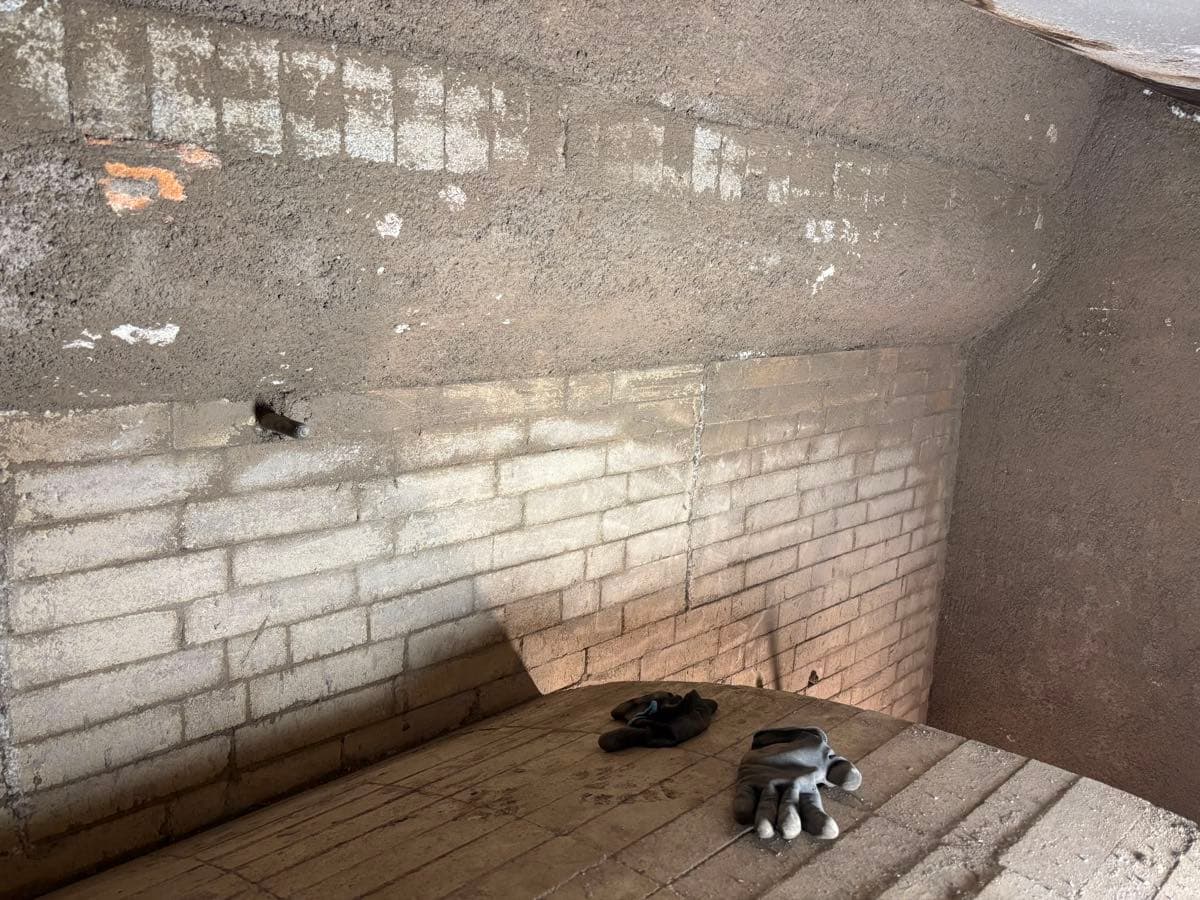

Appareil serré à joints minces, là où le lit de braises frotte contre la paroi

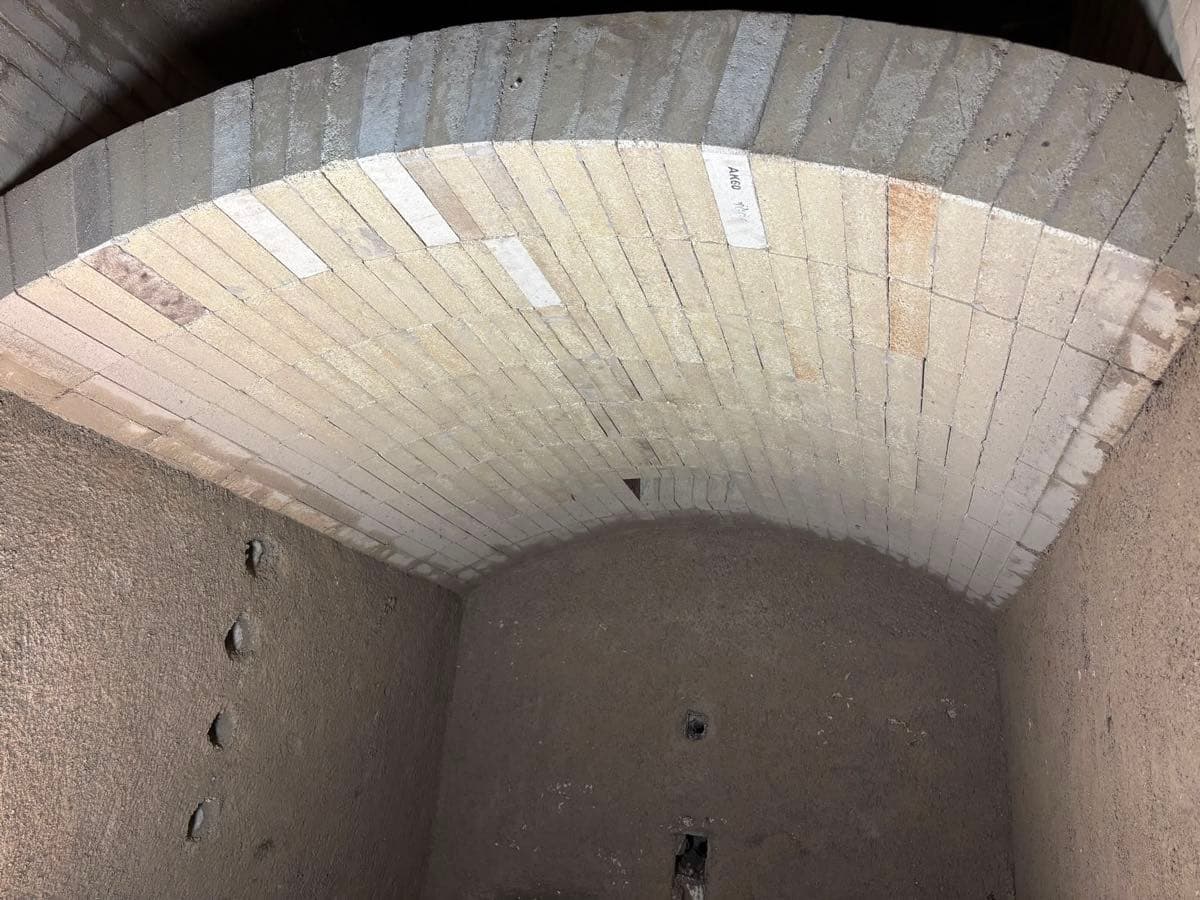

La voûte à nouveau en brique : briques d'arc appareillées, en dessous la paroi monolithique sans joint

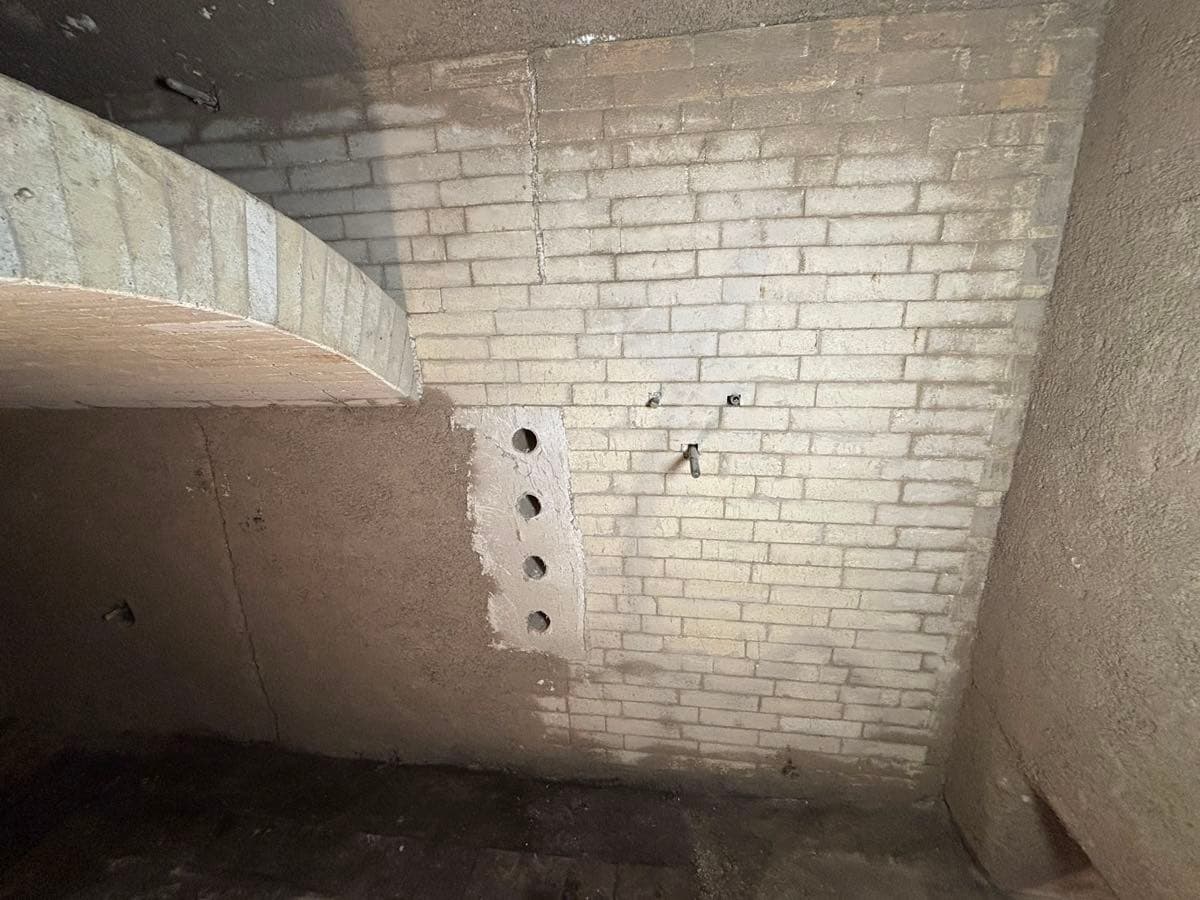

Posées au montage et rétablies au millimètre — pas percées après coup

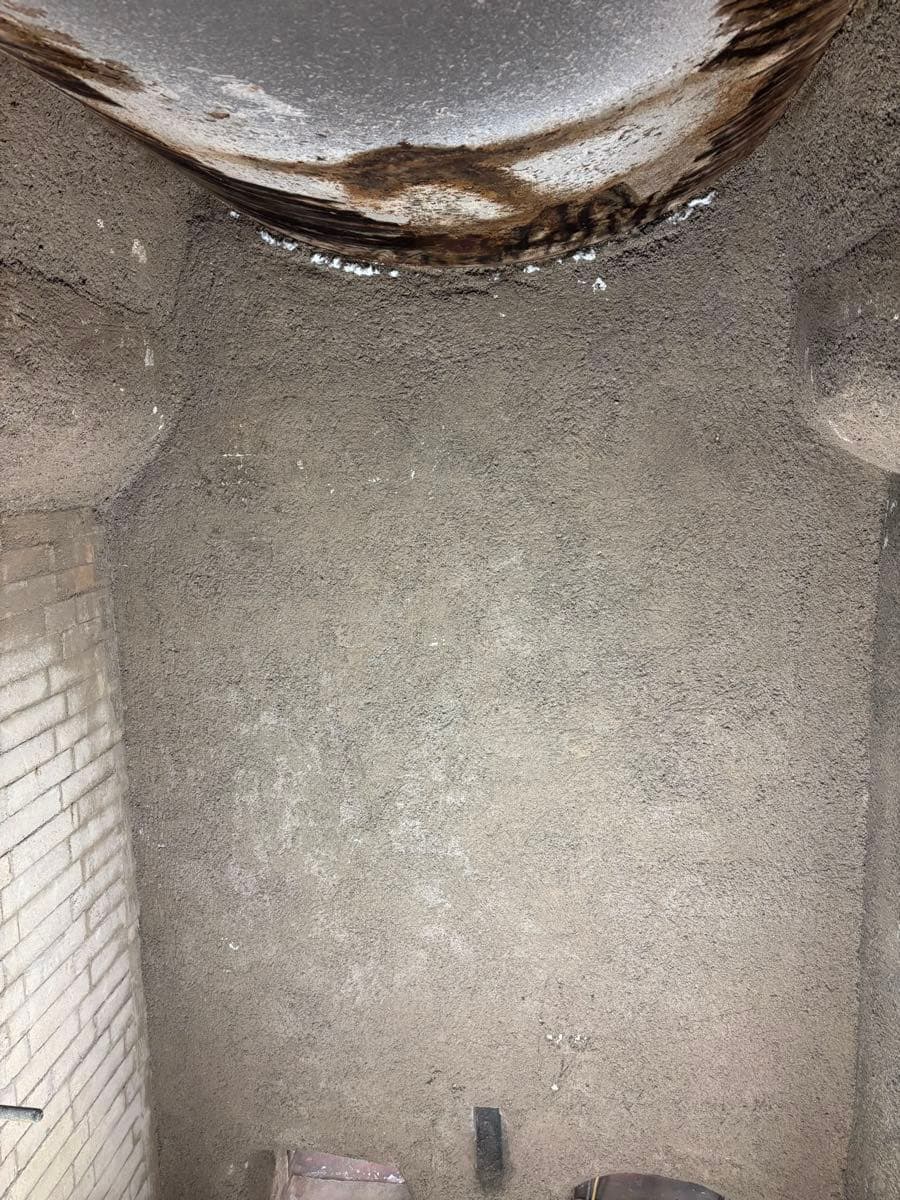

À l’entrée chaudière se déposent les alcalins — ici, matériau riche en alumine
Des résultats mesurables
Les principaux indicateurs du projet « Regarnissage par zones d’une chambre de combustion biomasse »
