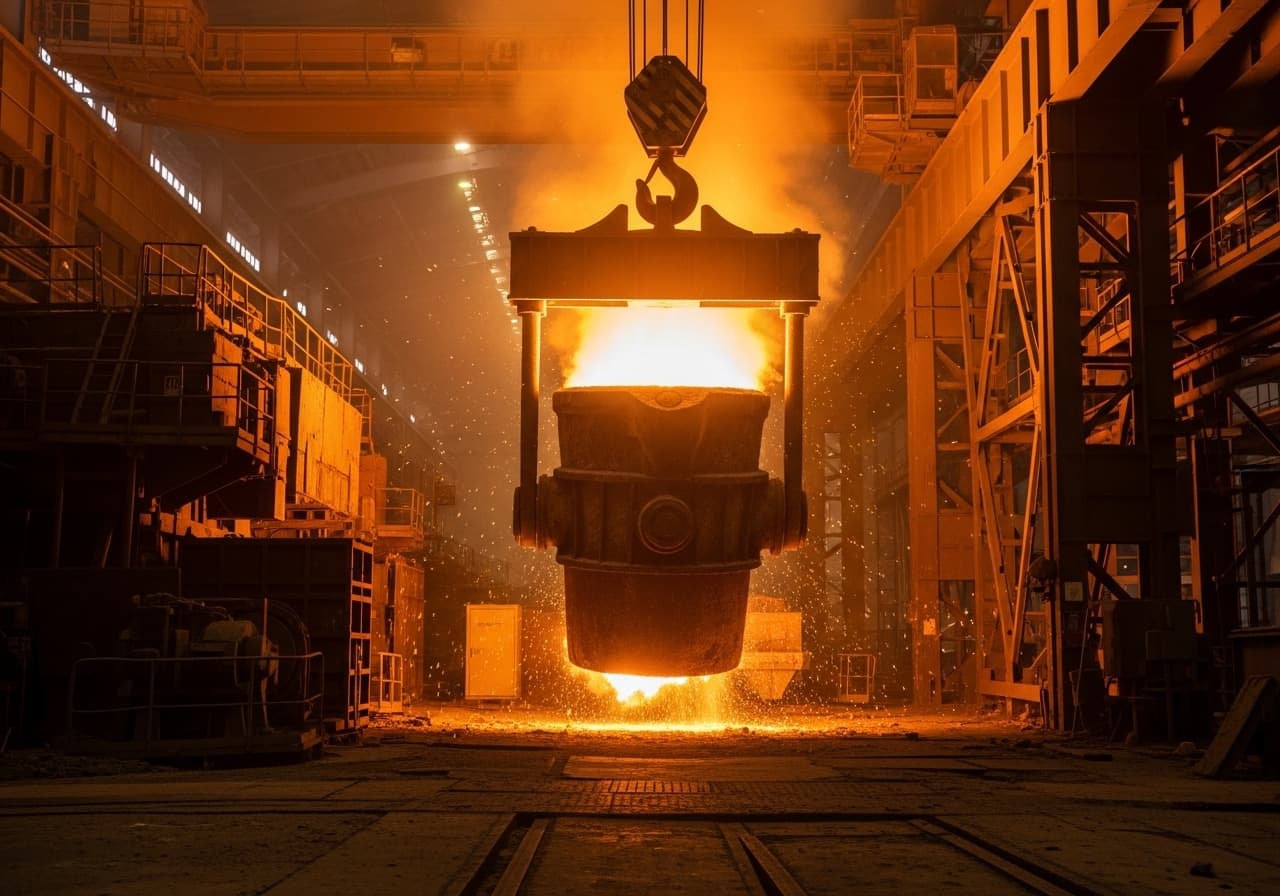

Přepravní pánev
Žáruvzdorné vyzdívky přepravních pánví pro vnitropodnikovou přepravu tekutých kovů.
Přehled profilu pece.
Přepravní pánve jsou univerzálními pracanty sléváren a oceláren — zajišťují vnitropodnikovou přepravu tekutých kovů mezi tavicí pecí, zpracovatelskou stanicí a licím zařízením. Žáruvzdorná vyzdívka přitom musí odolávat nejen extrémním teplotám, ale i mechanickému zatížení při jízdách jeřábu a vysokozdvižného vozíku a častým teplotním změnám mezi naplněním a jízdou naprázdno. SBS Refractory Service je vaším zkušeným partnerem pro vyzdívky a údržbu přepravních pánví všech velikostí a konstrukcí — od ručního licího kelímku o hmotnosti 500 kg až po stotunovou jeřábovou korbovou pánev.
Rozmanitost přepravních pánví je velká: korbové pánve, pánve s hubicí a se zátkou, bubnové pánve a vidlicové pánve se liší geometrií, objemem a mechanismem odlévání. Stejně rozmanitá jsou přepravovaná média — od šedé a tvárné litiny přes ocel na odlitky až po slitiny mědi a hliníku. Každé médium klade na žáruvzdornou vyzdívku specifické nároky z hlediska chemické odolnosti, chování při teplotním šoku a odolnosti proti smáčení. SBS volí pro každou aplikaci optimální materiálový systém ze širokého spektra monolitických licích hmot, dusacích hmot a cihelných vyzdívek.
V provozu slévárny je dostupnost přepravních pánví přímo relevantní pro výrobu. Neplánovaný výpadek způsobený selháním žáruvzdorné vyzdívky může zastavit celou výrobu. SBS proto plánuje vyzdívky a opravy v úzké součinnosti s vaším výrobním cyklem a v případě potřeby pracuje i na směny, aby doby odstávek byly co nejkratší. Naše montážní týmy jsou obeznámeny se všemi běžnými konstrukcemi pánví a dokáží odborně provést monolitické i zděné vyzdívky.
Na naší havarijní lince 24/7 jsme kdykoli připraveni k naléhavým opravám. Po každé vyzdívce obdržíte úplnou dokumentaci včetně certifikátů materiálů a přejímacího protokolu — pro úplnou sledovatelnost a zajištění kvality.
Typické problémy: Přepravní pánev.
Tato zatížení určují volbu materiálu a konstrukci žáruvzdorné vyzdívky.
Časté teplotní změny v provozu slévárny
Přepravní pánve se v provozu slévárny několikrát denně plní a vyprazdňují. Trvalé střídání mezi provozní teplotou a ochlazením vytváří pnutí z teplotního šoku, které vede k tvorbě trhlin a odprýskávání vyzdívky. Materiály s vysokou odolností proti teplotnímu šoku jsou proto rozhodující.
Rozmanitost přepravovaných médií
Přepravní pánve se používají pro nejrůznější kovy — od litiny a oceli na odlitky přes slitiny mědi až po hliník. Každý kov a příslušná struska kladou na vyzdívku specifické chemické nároky. Nesprávná volba materiálu vede ke zrychlenému opotřebení nebo ke kontaminaci taveniny.
Mechanické zatížení v přepravním provozu
Jízdy jeřábu a vysokozdvižného vozíku, klopení při odlévání a usazování pánve na pánvový kruh vytvářejí rázová mechanická zatížení. Těmto silám je vystavena zejména oblast nosných čepů a dno pánve, které vyžadují mechanicky robustní vyzdívku.
Eroze v oblasti výlevky
Výlevka nebo hubice přepravní pánve je při odlévání vystavena zatížení proudícím tekutým kovem. Kombinace vysoké teploty a erozivního proudění kovu vede k lokálnímu opotřebení, které z výlevky činí nejčastěji opravované místo.
Materiály a vyzdívka
Každá zóna vaší pece klade vlastní nároky na teplotní odolnost, chemickou odolnost a mechanickou zatížitelnost. Vybíráme optimální kombinaci materiálů.
Klikněte na materiál pro zobrazení detailů
Licí hmota na bázi oxidu hlinitého
Licí hmotaMonolitická vyzdívka pánve
Žáruvzdorné cihly (zásadité)
Žáruvzdorné cihlyVyzdění při zásaditých struskových podmínkách
Typické práce: Přepravní pánev.
Naše služby pro tento typ pece — od kompletní nové vyzdívky až po průběžnou údržbu.
Od prohlídky na místě až po přejímku.
Náš strukturovaný proces zajišťuje kvalitu, dodržení termínů a bezpečnost u každého projektu.
Posouzení a prohlídka na místě
Kontrola vyzdívky na trhliny, vymletí a odprýskávání materiálu.
Plánování
Sladění termínů s výrobou a příprava žáruvzdorných materiálů.
Realizace
Vybourání a nová vyzdívka žáruvzdornými hmotami nebo cihlami podle přepravovaného média.
Bezpečnost
Zajištění proti nekontrolovanému úniku kovu, kontrola celistvosti pánve před opětovným uvedením do provozu.
Posouzení a prohlídka na místě
Naši specialisté na žáruvzdorné materiály provádějí systematické posouzení stavu přepravní pánve. Vizuální inspekce zachycuje tvorbu trhlin, vymletí, nálepy strusky a infiltrační zóny. Zbytková tloušťka vyzdívky se měří a dokumentuje ve všech kritických oblastech — stěna pánve, dno, výlevka a oblast nosných čepů. Zvláštní pozornost patří oblasti výlevky, která v provozu slévárny podléhá nejvyššímu opotřebení. Na základě zjištěného stavu zpracujeme jednoznačné doporučení: lokální oprava, výměna výlevky nebo kompletní nová vyzdívka.
Plánování
Volba materiálu se přesně přizpůsobí přepravovanému médiu — licí hmoty na bázi oxidu hlinitého pro litinu, materiály na bázi SiC pro neželezné kovy nebo zásadité cihly pro ocel na odlitky. Období odstávky úzce koordinujeme s vaším plánem slévárny, aby nebyla narušena rotace pánví. Slévárnám s omezeným počtem pánví nabízíme také víkendovou a směnnou práci. Všechny materiály jsou předem specifikovány a připraveny v termínu.
Realizace
Po vychladnutí pánve následuje strojní nebo ruční vybourání staré vyzdívky. Ocelový plášť se prohlédne na deformace a korozi. U monolitické vyzdívky se nová licí nebo dusací hmota vkládá, zhutňuje a podle údajů výrobce suší a slinuje. U cihelné vyzdívky se cihly vyzdívají po vrstvách na žáruvzdornou maltu. Výlevka se osazuje jako tvarovka a při pozdějším opotřebení ji lze vyměnit samostatně. Na závěr se pánev řízeně ohřeje.
Bezpečnost
Před zahájením prací se zpracuje posouzení rizik se zvláštním zřetelem na provoz slévárny — jeřábový provoz, horké taveniny v sousedních pánvích a nebezpečí odstřiku. Pánev se zajistí proti neúmyslnému překlopení. Před opětovným uvedením do provozu se celistvost pánve ověří vizuální kontrolou a rozměrovou zkouškou. Všichni pracovníci nosí kompletní ochranné prostředky včetně tepelné ochrany a obličejového štítu.
Z našeho portfolia projektů.
Přes 500 úspěšně realizovaných projektů žáruvzdorných vyzdívek v regionu DACH a zemích Beneluxu.
