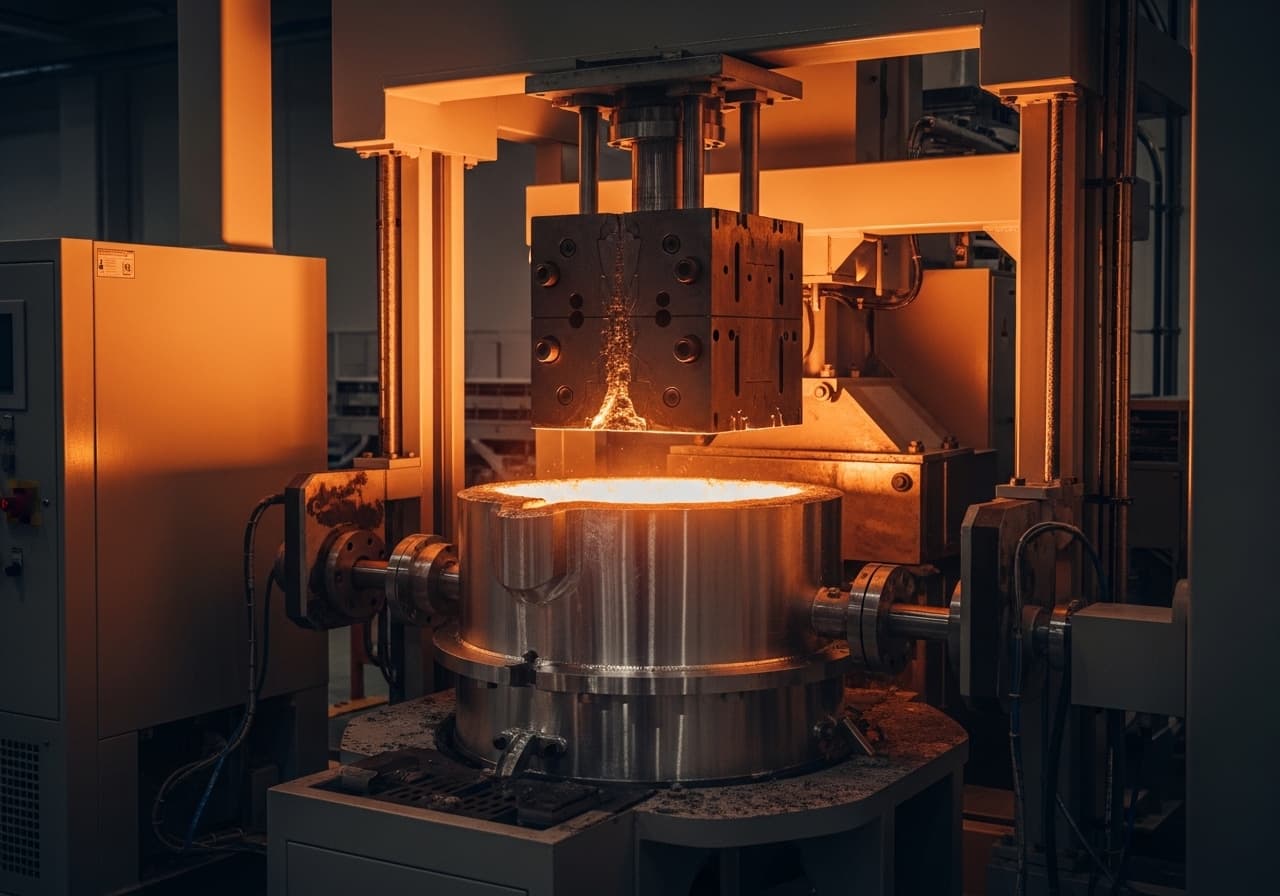

Nízkotlaká licí pec
Žáruvzdorná vyzdívka a údržba nízkotlakých licích pecí pro nízkotlaké lití hliníku.
Přehled profilu pece.
Těleso kelímku
Kelímek pojme hliníkovou taveninu a musí být plynotěsný, aby bylo možné vytvořit přetlak potřebný pro licí proces. Odlévá se z nesmáčivého speciálního žárobetonu nebo se použije prefabrikovaný kelímek grafit-SiC. Tloušťka stěny činí obvykle 60–150 mm.
Stoupací trubka
Keramická stoupací trubka je nejkritičtější konstrukční částí nízkotlaké licí pece. Vede taveninu ode dna kelímku vzhůru do kokily a při každém licím cyklu je vystavena extrémním změnám teploty. Nejlepší odolnost nabízejí materiály na bázi nitridu křemíku nebo sialonu.
Těsnicí plochy
Těsnicí plochy mezi kelímkem a víkem i na připojení stoupací trubky musí být absolutně plynotěsné. Nárůst korundu nebo tepelné deformace se kontrolují pravidelnou údržbou a přesně lícujícími těsnicími materiály.
Víko
Víko pece uzavírá kelímek tlakotěsně a nese stoupací trubku i přívod stlačeného vzduchu. Izoluje se keramickým vláknem a pro údržbové práce musí být snadno snímatelné.
Nejvyšší přesnost pro tlakotěsné odlitky z hliníku.
Nízkotlaká licí pec je vysoce specializovaný agregát v hliníkové slévárně, který přetlakem dopravuje taveninu stoupací trubkou přímo do kokily umístěné nad ní. Tento postup poskytuje mimořádně hutné odlitky bez staženin s vynikajícími mechanickými vlastnostmi a používá se především v automobilovém průmyslu pro bezpečnostně relevantní díly, jako jsou ráfky, díly podvozku a komponenty motoru. SBS Refractory Service disponuje rozsáhlými zkušenostmi se žáruvzdornými vyzdívkami nízkotlakých licích pecí všech běžných výrobců a pečuje o zákazníky v celém regionu DACH. Naši specialisté znají z dlouholeté praxe zvláštní nároky na kelímek, stoupací trubku a těsnicí plochy a zajišťují provedení v termínu a ve vysoké kvalitě.
Namáhání žáruvzdorné vyzdívky v nízkotlaké licí peci se zásadně liší od ostatních hliníkářských pecí: stoupací trubka je pod trvalým cyklickým tepelným zatížením, protože při každém licím cyklu horká tavenina stoupá a poté opět klesá zpět. Těsnicí plochy mezi kelímkem a víkem pece musí být plynotěsné, aby udržely potřebný pracovní tlak 0,2 až 1,0 bar — již nepatrné netěsnosti vedou ke ztrátě tlaku a vadám odlitků. Samotné těleso kelímku je vystaveno trvalému působení hliníkové taveniny a musí být zároveň chemicky inertní, aby splnilo vysoké nároky na kvalitu odlitků.
Odborně provedená žáruvzdorná vyzdívka nízkotlaké licí pece je základním předpokladem stabilního licího procesu s nízkou zmetkovitostí. SBS analyzuje provozní podmínky komplexně — od používaného typu slitiny přes délku cyklů až po řízení tlaku — a doporučí materiálový koncept zaměřený na maximální životnost a stálou kvalitu odlitků. Práce se provádějí v úzké součinnosti s vaším plánem výroby a jsou bezezbytku dokumentovány.
Typické problémy: Nízkotlaká licí pec.
Tato zatížení určují volbu materiálu a konstrukci žáruvzdorné vyzdívky.
Opotřebení stoupací trubky teplotním šokem
Při každém licím cyklu je stoupací trubka tepelně a erozivně namáhána stoupající a zpět klesající taveninou. Výsledná pnutí z teplotního šoku vedou k mikrotrhlinám a postupnému selhání materiálu.
Plynotěsnost těsnicích ploch
Nízkotlaké lití vyžaduje plynotěsné spojení mezi kelímkem a víkem pece. Opotřebení nebo deformace žáruvzdorných těsnicích ploch způsobuje ztrátu tlaku, a tím neúplné zaplnění formy nebo vady odlitků.
Infiltrace kovu v tělese kelímku
Tekutý hliník proniká při působení tlaku zesíleně do pórů a mikrotrhlin vyzdívky kelímku. Vznikající korundová vrstva poškozuje povrch a podstatně zkracuje životnost kelímku.
Kontaminace taveniny
Odlitky z nízkotlakého lití podléhají nejpřísnějším požadavkům na kvalitu. Již nepatrné nečistoty ze žáruvzdorné vyzdívky — například oxidické částice nebo fragmenty vláken — vedou k vměstkům v odlitku a zvyšují zmetkovitost.
Materiály a vyzdívka
Každá zóna vaší pece klade vlastní nároky na teplotní odolnost, chemickou odolnost a mechanickou zatížitelnost. Vybíráme optimální kombinaci materiálů.
Klikněte na materiál pro zobrazení detailů
Grafitový kelímek
KelímkyKontakt s taveninou
Keramická stoupací trubka
Tvarový dílDoprava taveniny
Izolace víka z keramického vlákna
IzolaceVíko a zadní izolace
Typické práce: Nízkotlaká licí pec.
Naše služby pro tento typ pece — od kompletní nové vyzdívky až po průběžnou údržbu.
Od prohlídky na místě až po přejímku.
Náš strukturovaný proces zajišťuje kvalitu, dodržení termínů a bezpečnost u každého projektu.
Posouzení a prohlídka na místě
Kontrola kelímku, stoupací trubky a těsnicích ploch
Plánování
Koordinace s výrobou slévárny
Realizace
Výměna kelímku, výměna stoupací trubky, obnova těsnění
Bezpečnost
Pracovní postupy v souladu s SCC
Posouzení a prohlídka na místě
Naši specialisté na žáruvzdorné vyzdívky provedou komplexní analýzu stavu nízkotlaké licí pece. Těleso kelímku se kontroluje na trhliny, nálepy kovu a korundové vrstvy. Stoupací trubka se prověřuje na erozi, trhliny a deformaci. Těsnicí plochy se měří na rovinnost a opotřebení. Navíc se pořizuje termografický snímek k odhalení tepelných mostů a defektů izolace. Zpráva o zjištěném stavu obsahuje podrobnou analýzu opotřebení s doporučením dalšího postupu.
Plánování
Ve fázi plánování sladíme materiálový koncept s vaším konkrétním licím procesem — do výběru materiálu vstupuje typ slitiny, délka cyklu, tlakové parametry a cílová životnost. Termín odstávky úzce koordinujeme s plánem vaší slévárny a zajistíme, aby náhradní kelímky a stoupací trubky byly včas k dispozici. Při provozu více pecí plánujeme práce tak, aby vždy zůstala zachována dostatečná licí kapacita.
Realizace
Realizace začíná řízeným ochlazením pece a demontáží starého kelímku a opotřebené stoupací trubky. Plášť pece se zkontroluje na poškození a podle potřeby opraví. Následuje zabudování nového kelímku — buď jako prefabrikovaného kelímku grafit-SiC, nebo jako monolitické betonové vyzdívky. Osadí se nová stoupací trubka a pečlivě se opracují těsnicí plochy. Na závěr se pec ohřeje podle definovaného teplotního programu a zkontroluje se plynotěsnost.
Bezpečnost
Všechny práce se provádějí za přísného dodržení bezpečnostních standardů SCC. Posouzení rizik zohledňuje zvláštní rizika u nízkotlaké licí pece — zejména zbytkový tlak v systému, zbytkové teplo a stísněnou konstrukci pece. Před zahájením prací se tlakový systém odtlakuje a zajistí proti opětovnému zapnutí. Osobní ochranné pracovní prostředky a oděv chránící před sálavým teplem jsou povinné.
Z našeho portfolia projektů.
Přes 500 úspěšně realizovaných projektů žáruvzdorných vyzdívek v regionu DACH a zemích Beneluxu.
