Ein Späneofen, komplett neu zugestellt
Keine Fuge, an der es anfangen kann
Ausgangslage
Späneöfen sind die am härtesten beanspruchten Aggregate im Aluminium-Kreislauf. Das Einsatzmaterial aus der Zerspanung hat eine riesige Oberfläche und bringt Öl, Feuchte und Oxid mit; beim Eintrag entstehen Temperatursprünge, die eine Auskleidung von innen heraus ermüden lassen. Bei einem Premium-Hersteller von Alufelgen stand ein solcher Ofen nach seiner Laufzeit zur kompletten Neuzustellung an — nicht als Flickarbeit an einzelnen Stellen, sondern als vollständiger Neuaufbau der feuerberührten Auskleidung.
Leistungsumfang
- Späneofen
- Neuzustellung
- Monolithischer Guss
- Ausgussstelle
- Schmelzbrücke
- Aluminium-Recycling
Projektdaten
Die Aufgabenstellung
Ein Späneofen hat keine einfache Geometrie: Badwanne, Schmelzbrücke, Rampe, Ausgussstelle, Chargier- und Abstichöffnungen gehen ineinander über
Jede Fuge zwischen zwei Betonierabschnitten ist eine Sollbruchstelle — Schmelze und Thermoschock suchen sich genau diese Kante
Öffnungen und Bögen müssen tragend bleiben, obwohl sie beim Betonieren nur von der Schalung gehalten werden
Der Termin hängt am Stillstand der Gießerei, nicht am Wunschtempo der Baustelle
Der SBS-Ansatz

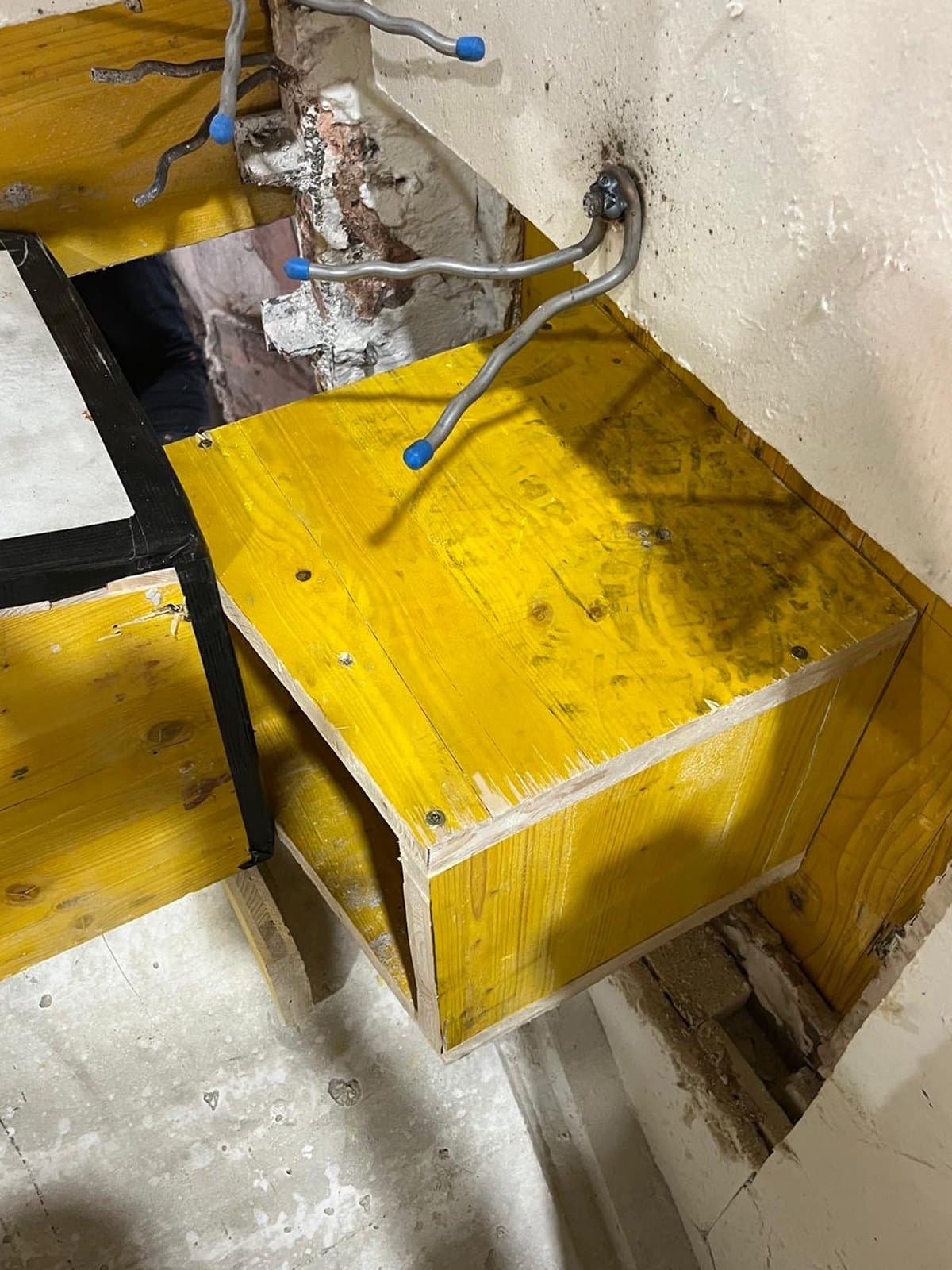

Die Altzustellung wurde vollständig ausgebrochen, die Verankerung freigelegt und überprüft, bevor die erste Schalung stand.

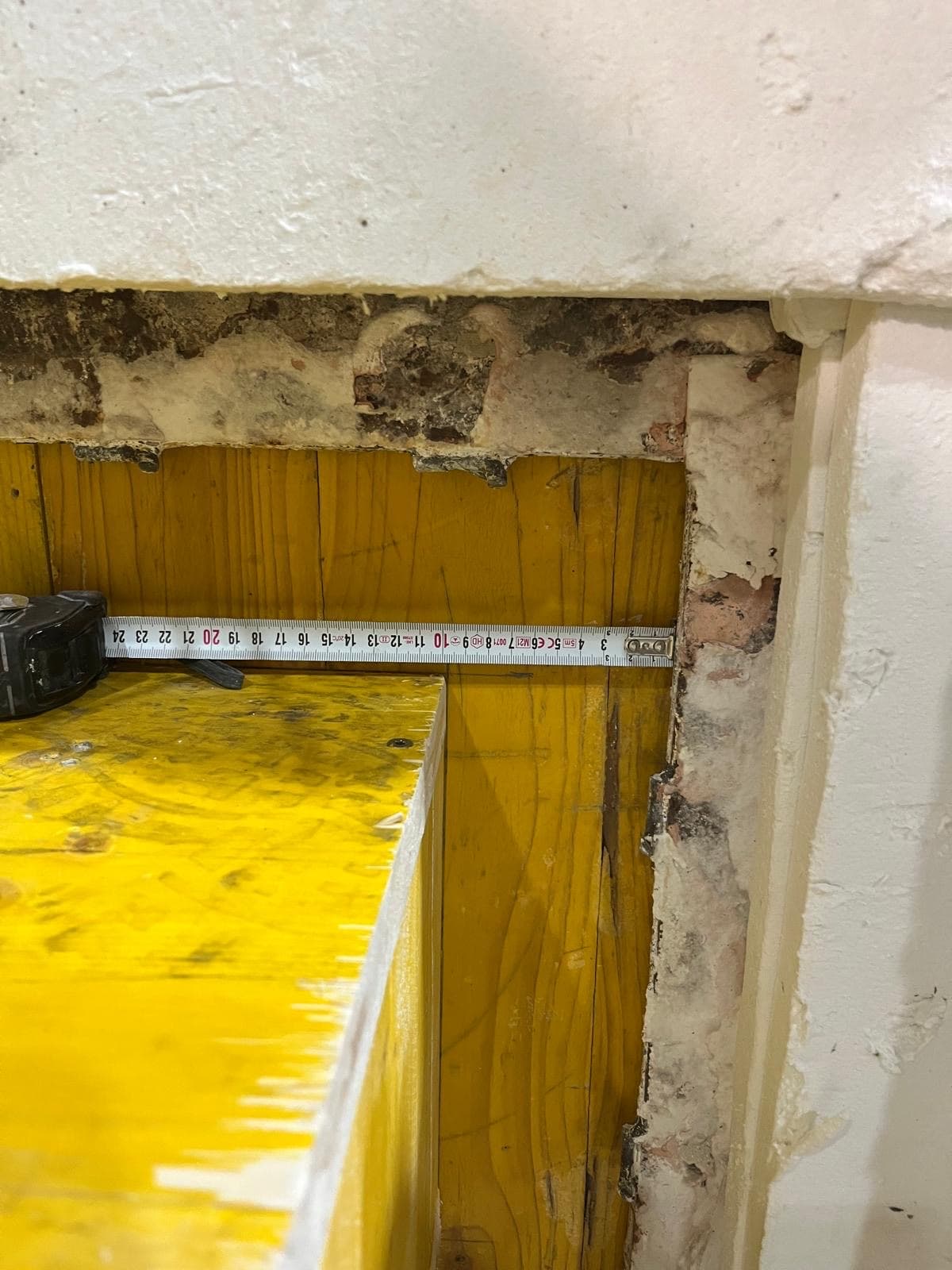

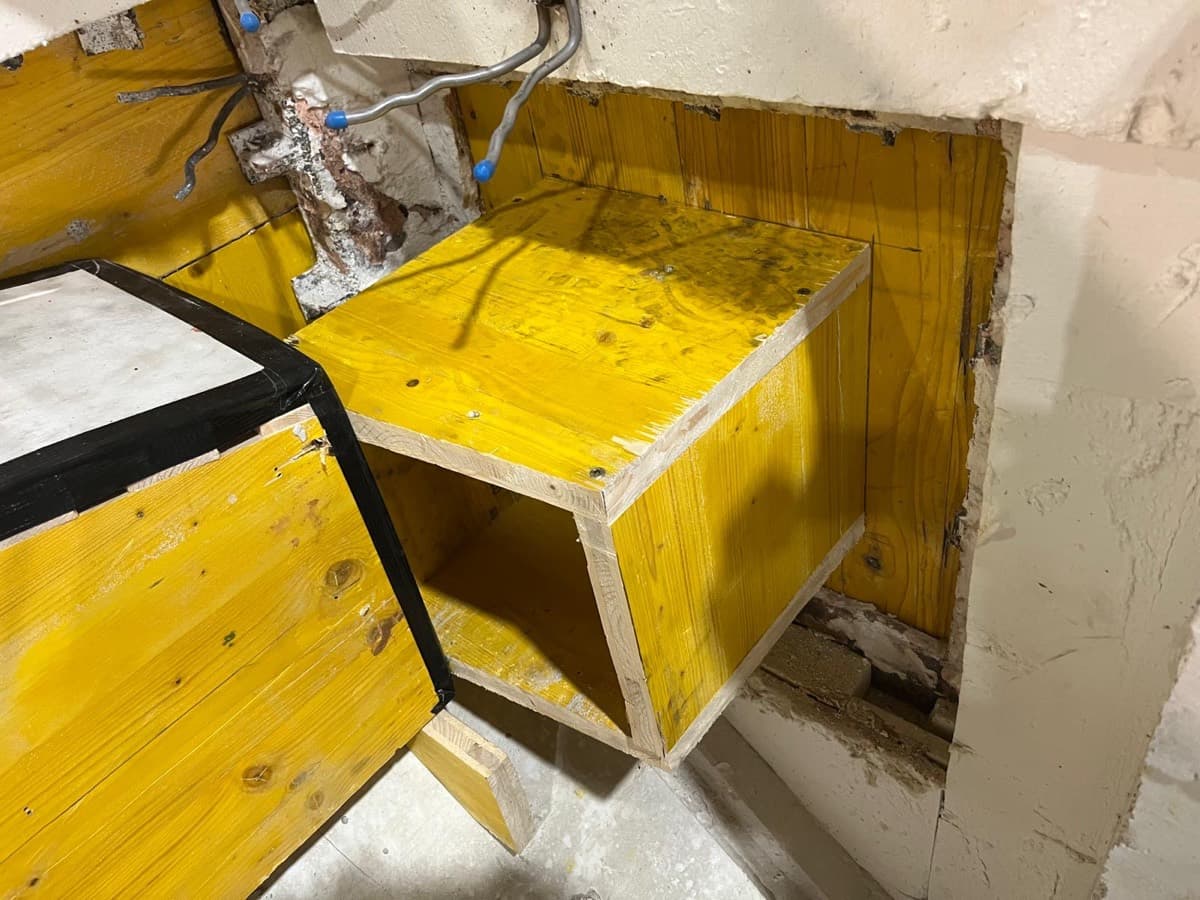

Schalung und Betonage wurden so eingeteilt, dass die tragenden Bereiche — Bad, Rampe, Schmelzbrücke — in zusammenhängenden Abschnitten entstehen. Wo eine Fuge unvermeidbar ist, liegt sie bewusst außerhalb der Zone mit dem stärksten Angriff.
Die Bögen über Chargier- und Übergabeöffnung wurden monolithisch mitgegossen statt gemauert. Sie stehen damit im selben Werkstoff wie die Wand, in die sie einbinden.
Die Ausgussstelle wurde als eigener Körper geschalt und in einem Zug gefüllt. Dort läuft bei jedem Abstich flüssiges Metall über dieselbe Kante — hält die Geometrie nicht, ändert sich der Gießstrahl.
Nach dem Ausschalen wurde die gesamte Innenfläche abgenommen und dokumentiert, bevor der Ofen an das kontrollierte Aufheizen übergeben wurde.
Ein Späneofen, komplett neu zugestellt in Bildern
Die fertige Schmelzkammer: Bad, Rampe und Seitenwände in einem Guss
Schmelzbrücke und Rampe — der Übergang ohne Fuge
Badschwelle und Wandanschluss nach dem Ausschalen
Blick von außen durch die Chargieröffnung in den fertigen Ofen

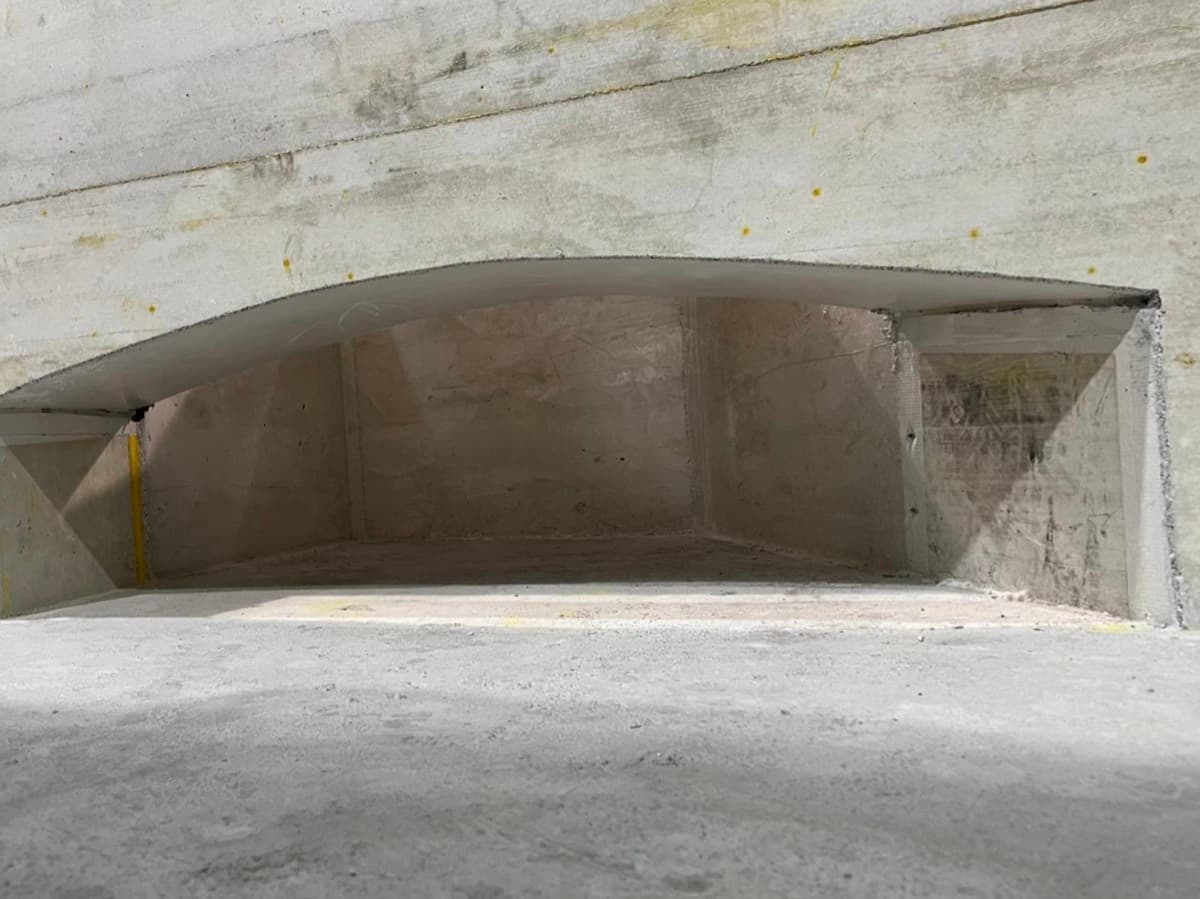

Der Bogen ist mitgegossen, nicht gemauert
Die Ausgussstelle von oben — hier läuft bei jedem Abstich das Metall über dieselbe Kante
Messbare Resultate
Die wichtigsten Kennzahlen des Projekts „Ein Späneofen, komplett neu zugestellt“
