Rundes Ofenfutter in einem Kalkwerk
Der Ring trägt sich selbst — solange er geschlossen ist
Ausgangslage
Ein rundes Ofenfutter trägt sich über den Ring: Jeder Stein stützt die Nachbarn. Das funktioniert nur, solange der Ring geschlossen ist und sauber steht. Im September 2026 hat SBS Refractory Service in einem Kalkwerk das gemauerte Futter eines Schachts ausgeführt.
Leistungsumfang
- Ringmauerwerk
- Steinteilung
- Ringspalt
- Verankerung
- Einmessung
Projektdaten
Die Aufgabenstellung
Ein Ring, der auf Passstücken steht, geht als Erster auf
Das Mauerwerk dehnt sich beim Aufheizen aus — sitzt es satt am Stahl, drückt es sich selbst auf
Kleine Abweichungen im Anfangsring wachsen über die Höhe zu sichtbarem Versatz
Der SBS-Ansatz
Die Steinteilung wurde für jeden Durchmesser gerechnet. Der Ausgleich ist über den Ring verteilt, statt an einer Stelle gesammelt.
Zwischen Mauerwerk und Ofenpanzer bleibt ein Ringspalt. Die Anker am Stahlmantel sind mit Dehnungskappen versehen.
Der Anfangsring wurde eingemessen, nicht einfach angefangen — was unten einen Millimeter schief steht, stünde zwanzig Lagen höher als sichtbarer Versatz.
Kalkwerk · Ofenschacht
Warum ein runder Ring gerechnet wird.
Im Schacht gibt es keine gerade Fläche. Jede Lage hat ihren eigenen Durchmesser und damit ihre eigene Steinzahl. Der Rest, der beim Teilen übrig bleibt, wird über den ganzen Ring verteilt statt als Passstück an einer Stelle gesammelt — ein Ring auf Passstücken geht als Erster auf. Drehen Sie das Modell und zoomen Sie hinein.
- Anfangsring
- dunkel abgesetzt
- Ringspalt zum Panzer
- als Luft sichtbar
- Ofenpanzer
- durchscheinend dargestellt
- Lagenversatz
- halber Stein je Lage
Schematisches Modell mit Beispielmaßen — es zeigt das Prinzip, nicht die Maße dieses Schachts.
Modell wird geladen …
Ziehen zum Drehen · Scrollen zum Hineinschauen
Rundes Ofenfutter in einem Kalkwerk in Bildern

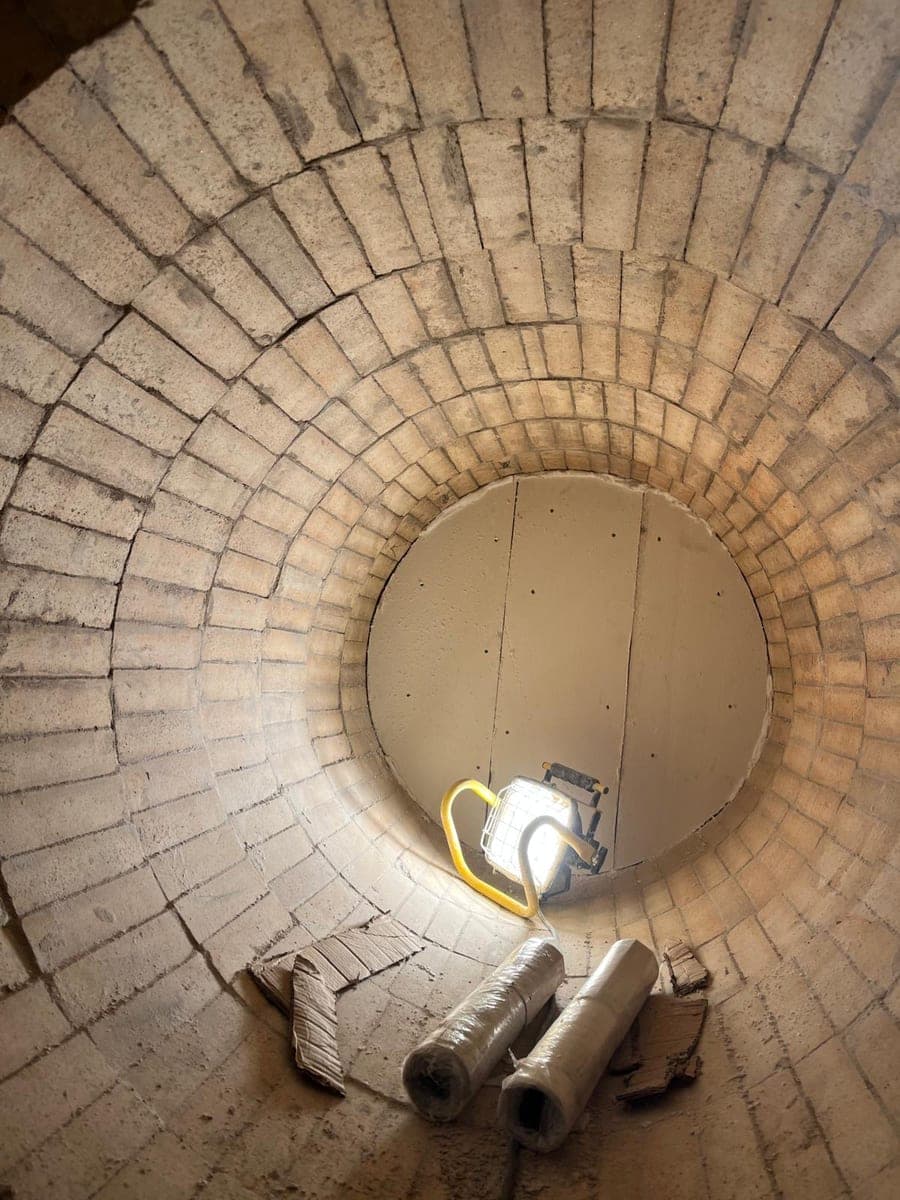

Geschlossene Ringe über die ganze Höhe

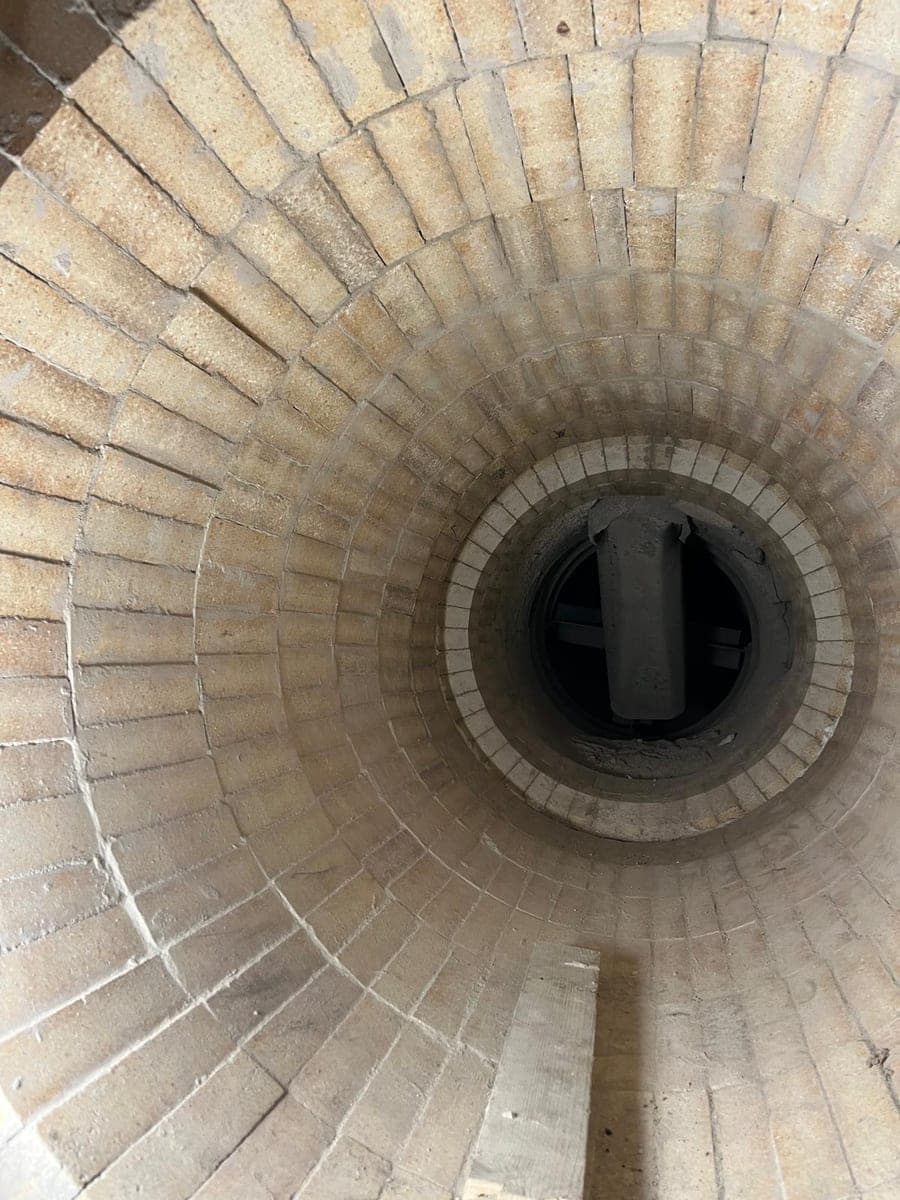

Steinteilung je Durchmesser gerechnet

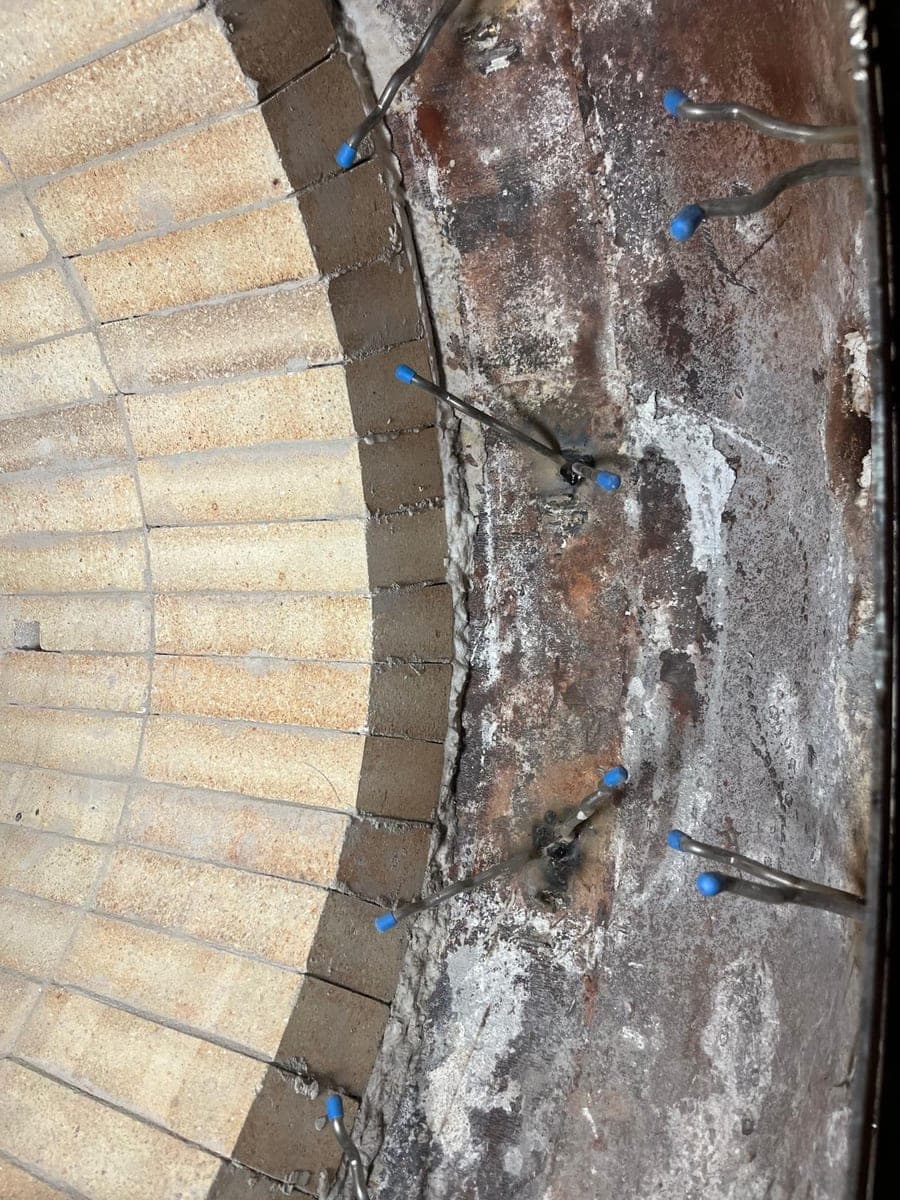

Anker am Stahlmantel mit Dehnungskappen, dazwischen der Ringspalt

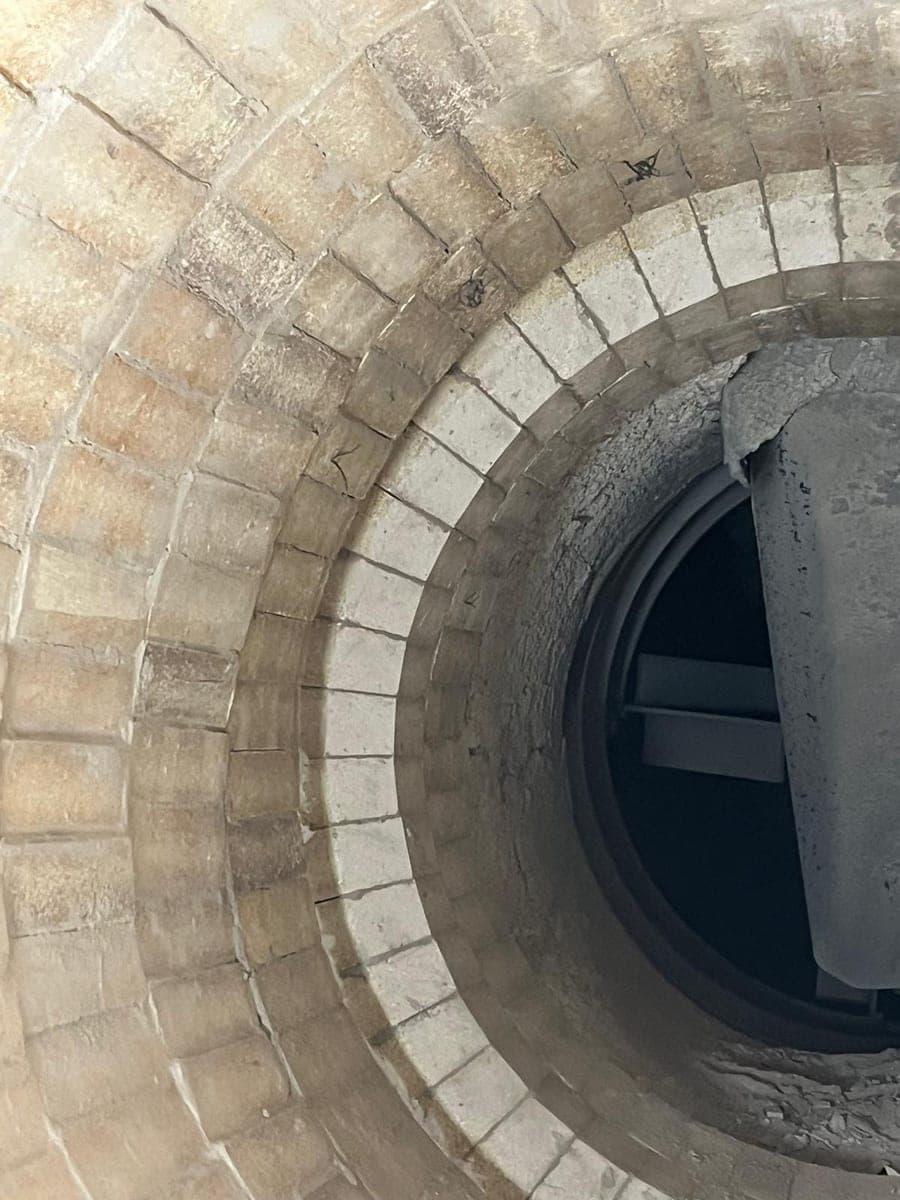

Ringmauerwerk um eine Öffnung mit Einbauten
Messbare Resultate
Die wichtigsten Kennzahlen des Projekts „Rundes Ofenfutter in einem Kalkwerk“
