Praca precyzyjna przy ścianie działowej
Wąski, długi i krytyczny wymiarowo – element bez zapasu tolerancji
Sytuacja wyjściowa
Ściana działowa rozdziela drogi przepływu w palenisku i jest przy tym elementem nietypowym: bardzo długa, bardzo wąska i obciążona termicznie z obu stron. Wyłożenie ogniotrwałe musi zachować wymiary na całej długości, ponieważ każde odchylenie zmienia przepływ – a wraz z nim bezpośrednio dopalenie.
Zakres usług
- Pomiar i budowa szalunku dopasowanego do geometrii elementu
- Monolityczne wyłożenie obu stron
- Kontrolowane zagęszczanie na całej długości
- Rozszalowanie i sprawdzenie dokładności wymiarowej
- Przekazanie do wygrzewania
Dane projektu
Zakres zadania
Geometria jest wąska i wydłużona, tolerancje działają na całej długości
Element jest obciążony termicznie z obu stron, wyłożenie musi być równorzędne po obu stronach
Prace odbywały się w orusztowanym palenisku, osłoniętym przed pyłem
Szalunek i zagęszczenie musiały udać się równomiernie na pełnej długości – poprawki w tym miejscu są pracochłonne
Podejście SBS
Szalunek zbudowaliśmy dokładnie pod geometrię ściany działowej, zamiast pracować z elementami standardowymi. Dzięki temu grubość ścianki pozostaje stała na całej długości.
Wyłożenie wykonano monolitycznie. Na tak wąskim elemencie każda spoina jest potencjalnym słabym punktem – ciągły odlew eliminuje je od początku.
Zagęszczenie i wiązanie kontrolowano odcinkami, aby w wąskim przekroju nie utrzymały się pustki.
Praca precyzyjna przy ścianie działowej w obrazach

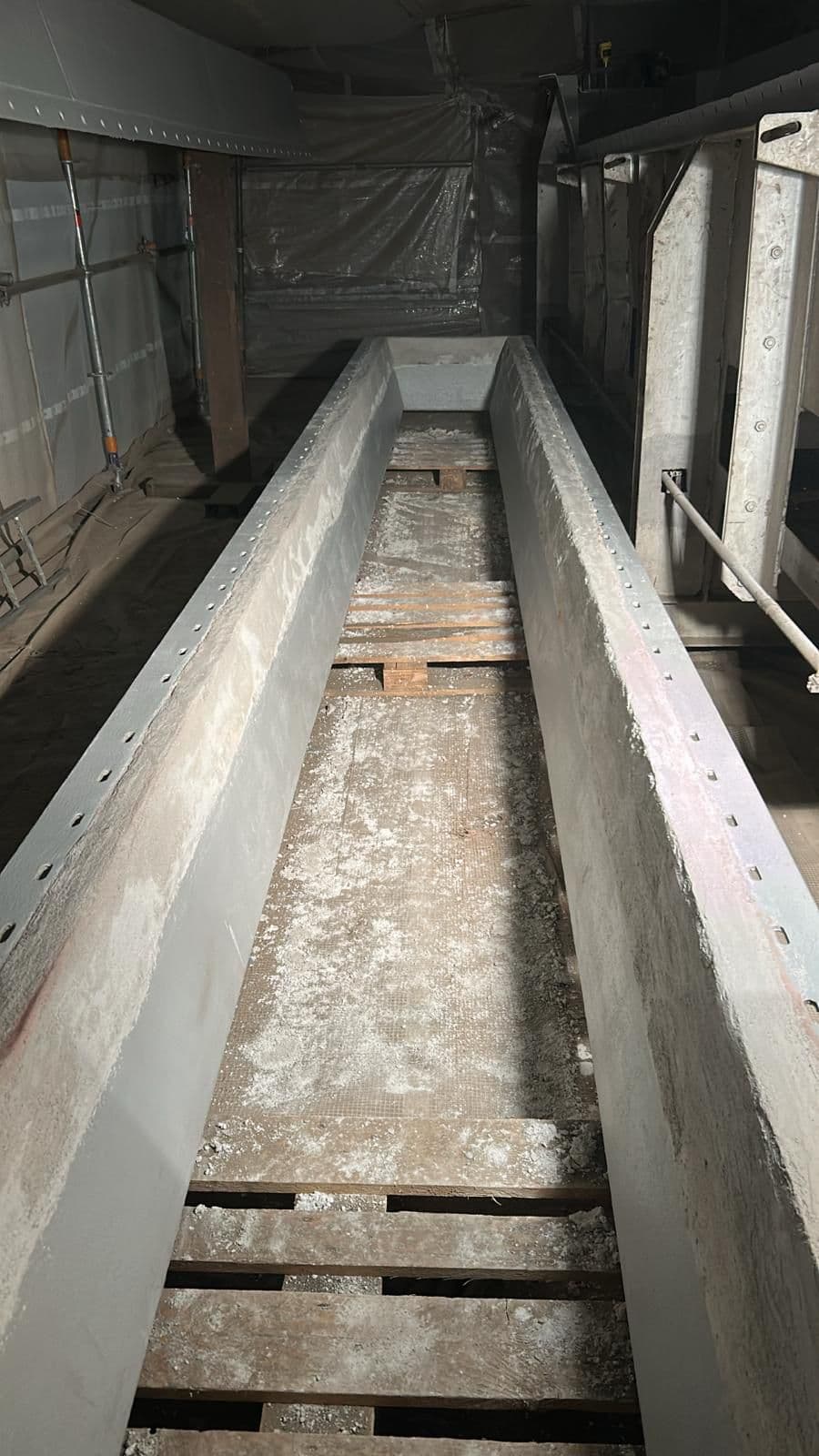

Monolityczne wyłożenie na pełnej długości – stała grubość ścianki bez spoin
Mierzalne rezultaty
Najważniejsze wskaźniki projektu „Praca precyzyjna przy ścianie działowej”
