Ogniotrwałe wyłożenie obudowy
Wyłożenie obudowy to wiązana mineralnie warstwa po wewnętrznej stronie obudowy magazynu energii. Sama nie płonie i w razie awarii ma chronić nośną powłokę zewnętrzną przed bezpośrednim oddziaływaniem ciepła.
Ogniotrwałe wyłożenie obudowy
Typowe sytuacje wyjściowe
Magazyny energii są coraz częściej stawiane tam, gdzie pracują ludzie: w halach produkcyjnych, przy budynkach zakładowych, w gęsto zabudowanych strefach przemysłowych. Rosną tym samym wymagania wobec obudowy. Powłoka stalowa przewodzi ciepło i przy wysokich temperaturach traci wytrzymałość — mineralne wyłożenie wewnętrzne nie robi ani jednego, ani drugiego.
Stosujemy do tego te same materiały, które w naszych projektach piecowych pracują trwale w zakresie wysokich temperatur: masy lane ogniotrwałe wiązane cementem, betony lekkie i ceramiczne izolacje z włókien. Dla obudowy magazynu energii masy te są pod względem temperatury szczytowej wyraźnie przewymiarowane — właśnie dlatego spełniają wymagania niepalności i wytrzymałości mechanicznej z dużym zapasem.
To, co dostarczamy, to wyłożenie wraz z atestem materiałowym i dokumentacją montażu. Za konstrukcję obudowy, jej statykę i certyfikację całego systemu odpowiada producent systemu — my pracujemy na rzecz jego zakresu prac.
W skrócie
- Wymagane dane konstrukcyjne lub wymiary interfejsów obudowy
- Grubość ściany i dopuszczalną masę dodatkową uzgodnić na wczesnym etapie
- Beton jest porowaty — szczelność wobec wilgoci rozwiązać oddzielnie
- Przy posadowieniu zewnętrznym uwzględnić odporność na cykle zamarzania i rozmarzania
- Przepusty na kable, wentylację i odciążenie ciśnieniowe ustalić z wyprzedzeniem
- Certyfikacja systemu pozostaje po stronie producenta obudowy lub systemu
Tak pracujemy przy Ogniotrwałe wyłożenie obudowy
Sprawdzone procedury i specjalistyczny sprzęt dla optymalnych rezultatów.

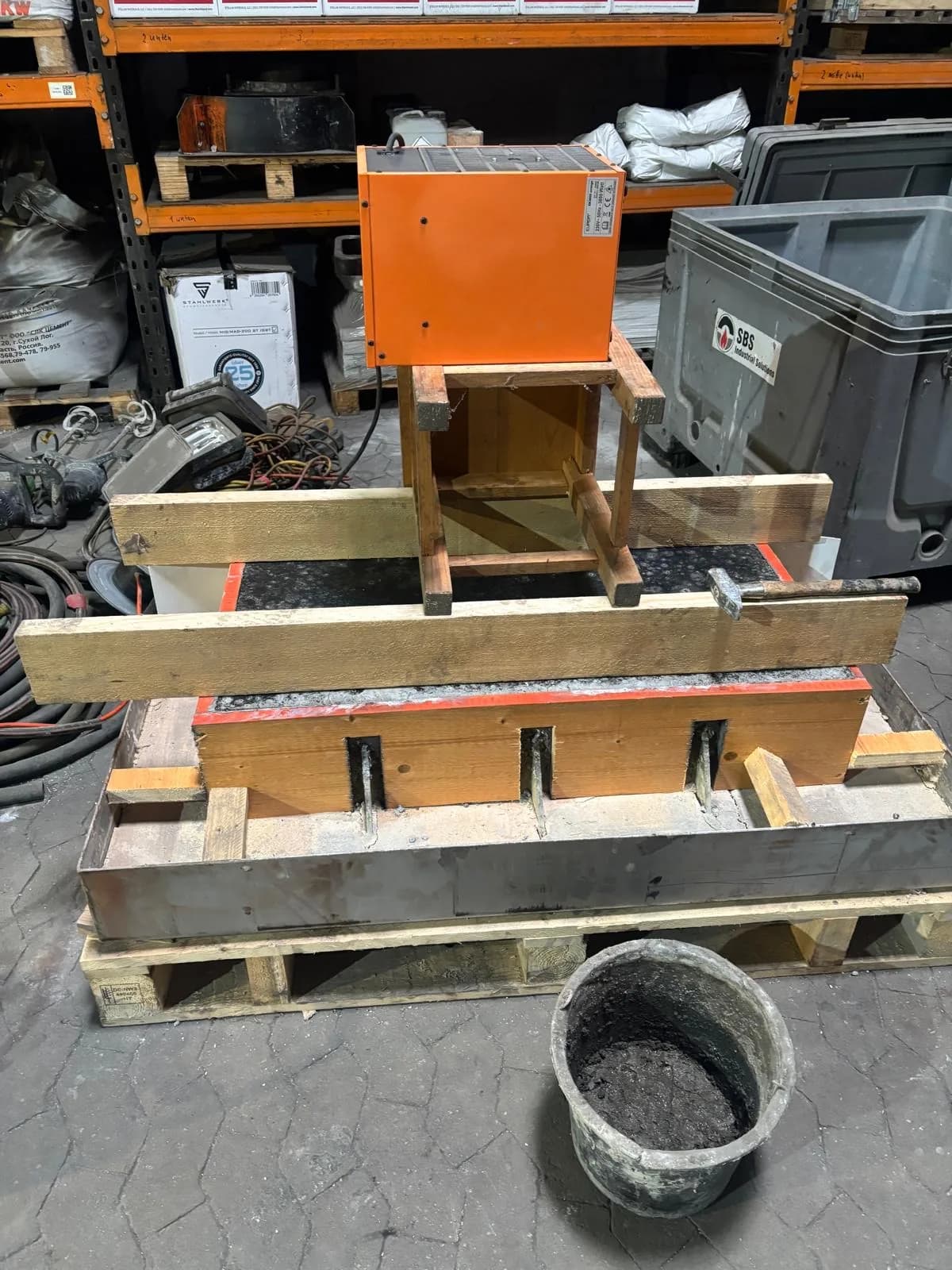

Odlewanie w szalunku
Masa jest wprowadzana do szalunku i zagęszczana. Daje bezspoinową, wymiarowo dokładną warstwę — odpowiednią dla powierzchni płaskich i prefabrykowanych segmentów ściany.
Natrysk
Maszynowe nanoszenie na istniejące powierzchnie wewnętrzne. Uzasadnione przy istniejących obudowach i złożonych geometriach, w których ustawienie szalunku nie jest ekonomiczne.
Prefabrykowane kształtki
Wytwarzanie pojedynczych płyt i elementów przegradzających w naszym warsztacie. Producent systemu montuje je na własnej linii — bez specjalistów od techniki ogniotrwałej na miejscu.
Konstrukcja warstwowa
Połączenie nośnej masy lanej ogniotrwałej i ceramicznej izolacji z włókien, gdy obok niepalności wymagana jest również niska przewodność cieplna w normalnej eksploatacji.
Krok po kroku do rezultatu
Systematycznie, przejrzyście i terminowo — tak pracujemy.
Zebranie wymagań
Ustalenie geometrii, grubości ściany, limitów masy, miejsca posadowienia oraz interfejsów do szaf rack i chłodzenia.
Wynikiem jest zwięzła specyfikacja wymagań, która steruje doborem materiałów. Bez tych warunków brzegowych każda rekomendacja materiałowa pozostaje spekulacją.
Propozycja materiałowa
Dobór odpowiednich mas z naszego asortymentu, wraz z kartami technicznymi i uzasadnioną rekomendacją.
Porównanie kandydatów z Państwa wymaganiami dotyczącymi przewodności cieplnej, masy, obróbki i zachowania wobec wilgoci.
Element wzorcowy
Wykonanie segmentu ściany lub elementu przegradzającego w skali 1:1.
Oceniają Państwo praktycznie powierzchnię, ukształtowanie krawędzi, masę i montaż, zanim zostaną ustalone ilości seryjne i ceny.
Dokumenty potwierdzające
Dostarczenie atestów materiałowych dla Państwa zakresu prac.
Certyfikaty materiałowe, klasyfikacja ogniowa według DIN EN 13501-1 oraz parametry, których potrzebują Państwo do certyfikacji swojego systemu.
Montaż
Wykonanie przez nasze własne zespoły montażowe — w Państwa zakładzie lub prefabrykacja u nas.
Z protokołem montażu i raportem odbiorowym, jak w naszych projektach piecowych.
Strumienie materiałowe przy Ogniotrwałe wyłożenie obudowy
Fachowa segregacja, odzysk i utylizacja wszystkich powstających materiałów.
Masa lana z betonu lekkiego
AVV Masa lana ogniotrwałaLekka masa lana o obniżonej gęstości pozornej. Pierwszy wybór, gdy obok niepalności liczy się także masa i niższa przewodność cieplna.
SOLUT Cast FL
AVV Ochrona przed zużyciemMateriał wiązany cementem, nadający się do szpachlowania, odlewania i natrysku. Odpowiedni dla obszarów obciążonych mechanicznie lub do nanoszenia na istniejące powierzchnie wewnętrzne.
SOLUT CAST FL 85
AVV Low-Cement-CastableNiskocementowa masa lana o wysokiej wytrzymałości. Wchodzi w grę tam, gdzie samo wyłożenie przejmuje zadania strukturalne.
SOLUT Blanket
AVV Izolacja z włókienIzolacja z włókien jako warstwa pośrednia, gdy przewodność cieplna całego układu musi zostać jeszcze bardziej obniżona.
Typowe sytuacje wyjściowe
Typowe sytuacje, w których stosuje się Ogniotrwałe wyłożenie obudowy.
Magazyn ma zostać ustawiony wewnątrz hali produkcyjnej
Koncepcja ochrony przeciwpożarowej w miejscu posadowienia wymaga konstrukcji niepalnej
Posadowienie w pobliżu budynków lub działek sąsiednich
Istniejące obudowy stalowe mają zostać doposażone
Producent systemu poszukuje dostawcy wyłożenia wewnętrznego
Przetarg wymaga atestów materiałowych dla wewnętrznej strony obudowy
