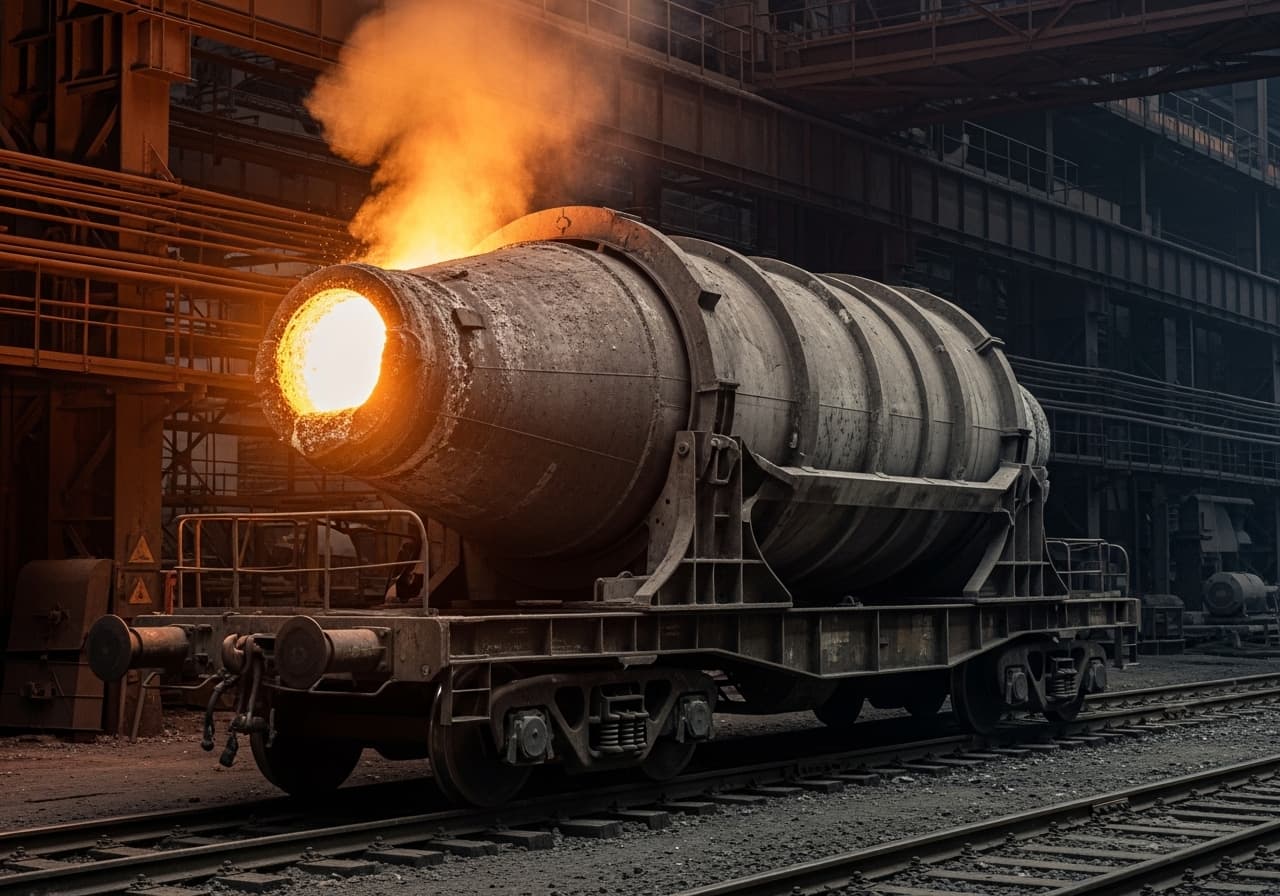

Torpedopfanne
Feuerfeste Auskleidung von Torpedopfannenwagen für den Transport von Roheisen vom Hochofen zum Stahlwerk.
Ofenprofil im Überblick.
Die Torpedopfanne — auch Torpedopfannenwagen oder Torpedo-Car genannt — ist das Rückgrat des Roheisen-Transports in integrierten Hüttenwerken. Diese schienengebundenen Gefäße mit ihrer charakteristischen torpedoförmigen Geometrie transportieren flüssiges Roheisen bei über 1.400 °C vom Hochofen zum Stahlwerk. Die feuerfeste Auskleidung muss dabei nicht nur den extremen Temperaturen standhalten, sondern auch dem chemischen Angriff durch Roheisenbegleitstoffe und den mechanischen Belastungen durch den Schienenverkehr. SBS Refractory Service verfügt über jahrzehntelange Erfahrung in der Zustellung von Torpedopfannenwagen und betreut integrierte Hüttenwerke in ganz Deutschland.
Die Beanspruchung der Feuerfestauskleidung in Torpedopfannen ist einzigartig komplex. Im geschlossenen Torpedokörper steht die Auskleidung in permanentem Kontakt mit flüssigem Roheisen bei Temperaturen von 1.300–1.500 °C. Silizium, Mangan und Schwefel im Roheisen sowie die bei der Entschwefelung entstehenden Schlacken greifen die feuerfeste Auskleidung chemisch an. Gleichzeitig erzeugen die Fahrbewegungen auf dem Schienennetz dynamische Belastungen, und das Schwappen der Schmelze beansprucht die Konus-Bereiche an Ein- und Auslauföffnung besonders stark. Hochtonerde-Steine mit hoher Dichte und Verschleißbeständigkeit haben sich als Standardmaterial für den Torpedokörper bewährt.
Die Neuzustellung einer Torpedopfanne ist ein Großprojekt, das sorgfältige Planung und spezialisiertes Know-how erfordert. Der beengte Zugang über die Einfüllöffnung, die gewölbte Innengeometrie und die enorme Steinmenge von bis zu mehreren hundert Tonnen stellen höchste Anforderungen an Logistik und Arbeitssicherheit. SBS setzt auf erfahrene Montageteams, die mit den besonderen Herausforderungen der Torpedopfannen-Zustellung aus täglicher Praxis vertraut sind.
Zwischen den Großreparaturen verlängern gezielte Spritzmassen-Reparaturen an lokalen Verschleißstellen die Gesamtstandzeit erheblich. SBS bietet sowohl die komplette Neuzustellung als auch planmäßige Zwischenreparaturen an — abgestimmt auf Ihren Produktionszyklus und Ihre Instandhaltungsstrategie.
Typische Probleme beim Torpedopfanne.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Chemischer Angriff durch Roheisenbegleitstoffe
Silizium, Mangan und Schwefel im flüssigen Roheisen sowie die bei der Entschwefelung entstehenden Schlacken greifen die feuerfeste Auskleidung aggressiv an. Insbesondere die Entschwefelungsschlacke auf CaO-Basis ist hochbasisch und erfordert chemisch beständige Zustellungsmaterialien.
Mechanische Belastung durch Schienenverkehr
Die dynamischen Kräfte während der Schienenfahrt — Beschleunigung, Bremsung, Kurvenfahrt und Gleisungenauigkeiten — erzeugen Schwappbewegungen der Schmelze im Torpedokörper. Diese Kräfte wirken auf die gesamte Auskleidung und beanspruchen besonders die Konus-Bereiche an Ein- und Auslauföffnung.
Arbeiten im geschlossenen Gefäß
Der beengte Zugang über die Einfüllöffnung und die gewölbte Innengeometrie machen die Zustellung zu einer logistischen und sicherheitstechnischen Herausforderung. Spezielle Belüftungskonzepte, Rettungspläne und die Einhaltung der Vorschriften für beengte Räume sind zwingend erforderlich.
Verschleiß an den Konus-Bereichen
Die konischen Übergänge an Ein- und Auslauföffnung sind den höchsten Beanspruchungen ausgesetzt — Schlackenkontakt, Thermoschock beim Befüllen und mechanische Erosion durch die Schmelzeströmung. Diese Zonen bestimmen häufig den Zeitpunkt der nächsten Großreparatur.
Werkstoffe & Auskleidung
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Hochtonerde-Steine
Feuerfeste SteineHauptverschleißzone im Torpedokörper
Feuerfeste Spritzmasse
SpritzmasseZwischenreparaturen bei lokalen Verschleißstellen
Typische Arbeiten am Torpedopfanne.
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Von der Begehung bis zur Abnahme.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Befund & Begehung
Laservermessung des Innenraums und Prüfung der Verschleißzonen nach Abkühlung.
Planung
Zustellungskonzept mit zonenweiser Materialauswahl und Terminplanung der Großreparatur.
Ausführung
Maschineller Abbruch über die Einfüllöffnung, Neuzustellung mit Hochtonerde- und Aluminiumoxidsteinen.
Sicherheit
Spezielle Sicherheitsmaßnahmen für Arbeiten im geschlossenen Gefäß, Belüftung und Rettungskonzept.
Befund & Begehung
Nach Beendigung der Kampagne wird der Torpedopfannenwagen abgekühlt und einer umfassenden Zustandsbewertung unterzogen. Mittels 3D-Laservermessung wird das Verschleißprofil des gesamten Innenraums erfasst — Torpedokörper, beide Konus-Bereiche und die Öffnungen. Kritische Verschleißstellen werden fotografisch dokumentiert und die Reststeindicken bestimmt. Zusätzlich wird die Stahlhülle auf Verformungen und Rissbildung untersucht. Der Befundbericht bildet die Grundlage für die Entscheidung über Umfang und Materialkonzept der Großreparatur.
Planung
Die Planung einer Torpedopfannen-Zustellung ist ein komplexes Projekt, das mehrere Wochen Vorlauf erfordert. Das Materialkonzept wird zonenweise festgelegt — hochverschleißfeste Steine für den Hauptkörper, Sonderqualitäten für die Konus-Bereiche und Spezialformsteine für die Öffnungen. Die Materiallogistik wird koordiniert, da mehrere hundert Tonnen Feuerfestmaterial termingerecht angeliefert werden müssen. Der Personalplan berücksichtigt Schichtarbeit über den gesamten Zustellungszeitraum. Die Abstimmung mit der Hüttenwerksplanung stellt sicher, dass ausreichend Ersatz-Torpedos für den laufenden Betrieb verfügbar sind.
Ausführung
Der Ausbruch der Altzustellung erfolgt maschinell über die Einfüllöffnung mit speziellen Abbruchgeräten, die für den beengten Einsatz in Torpedopfannen konstruiert sind. Nach dem vollständigen Ausbruch und der Reinigung des Stahlmantels wird die neue Zustellung von den Öffnungen aus schichtweise aufgebaut. Die Steine werden mit Feuerfestmörtel vermauert und jede Schicht auf Maßhaltigkeit geprüft. Im Hauptkörper werden die Steine ringförmig eingebaut, in den Konus-Bereichen kommen Keilsteine und Spezialformate zum Einsatz. Abschließend werden die Zustellung getrocknet und die Torpedopfanne kontrolliert aufgeheizt.
Sicherheit
Die Zustellung einer Torpedopfanne erfordert die Einhaltung höchster Sicherheitsstandards für Arbeiten in beengten Räumen. Vor Arbeitsbeginn wird ein Freigabeverfahren mit Gasfreimessung, Temperaturkontrolle und Standfestigkeitsprüfung durchgeführt. Permanente Belüftung des Innenraums und eine kontinuierliche Atmosphärenüberwachung sind während der gesamten Arbeiten gewährleistet. Ein Rettungskonzept mit Sicherungsposten an der Einfüllöffnung ist jederzeit aktiv. Alle Mitarbeiter sind für Arbeiten in beengten Räumen geschult und unterwiesen.
Aus unserem Projektportfolio.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Torpedopfanne
